У нас в продажу тільки перевірені і повністю функціональні модулі!
Модуль для автономної швидкої зарядки телефонів Oppo за протоколом SuperVOOC, а також інших телефонів, які підтримують протоколи зарядки Apple, Xiaomi, Qualcomm QC2.0/3.0/4.0, VOOC, DASH, WARP, Huawei FCP і SFCP, Samsung AFC, BC1.2 — загалом 13 протоколів.
Живлення модуля
Модуль може працювати від акумулятора, сонячної панелі, DC-генератора або іншого джерела з напругою від 9 до 35 В.
Корпус виготовлений із алюмінієвого сплаву, а керування зарядкою виконує потужний мікроконтролер.

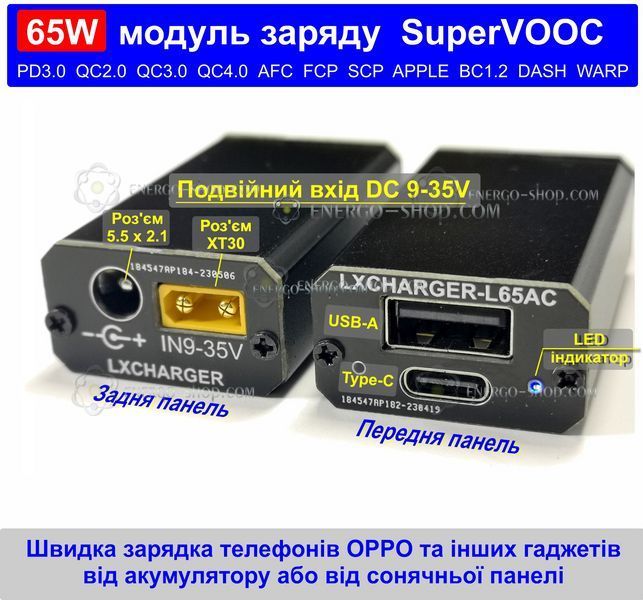

Інтерфейси підключення:
Модуль має два входи для живлення:
- DC-роз'єм 5,5 × 2,1 мм
- Зовнішній діаметр: 5,5 мм
- Внутрішній контакт (плюс): 2,1 мм
- XT30-роз'єм
Робочий принцип:
Підключаєте модуль до автомобільного або іншого акумулятора 12 В (або в межах 9–35 В), і на виході отримуєте стабільну напругу для швидкої зарядки пристроїв із підтримкою основних протоколів.
Важливо!
- Модуль є понижуючим, тому вхідна напруга повинна бути вищою за необхідну вихідну для коректної роботи швидкої зарядки.
Наприклад, якщо вам потрібно заряджати телефон за Power Delivery (PD 3.0) напругою 20 В, то на вході модуля має бути не менше 20 В (наприклад, акумулятор 24 В або сонячна панель відповідної потужності).
⚠ Увага!
Модуль не призначений для роботи при нестабільній вхідній напрузі, яка наближається до максимально допустимої під навантаженням. Це може призвести до виходу з ладу мікросхеми або запобіжника.
Якщо вхідна напруга нестабільна, наприклад, від сонячної панелі, вона не повинна перевищувати 26 В, інакше може вийти з ладу мікросхема модуля.
При необхідності запасну мікросхему можна придбати у нас за вказаним посиланням.
Порт USB-A підтримує наступні протоколи швидкої зарядки.
- APPLE 5V - 2.4A
- SAMSUNG AFC 9V - 2.0A 12V - 1.6A
- ВС1.2 DCP 5V 1.5A
- QC2.0 5V 9V 12V
- QC3.0 14,2V max
- Huawei FCP 5.0V 9.0V 12.0V
- Huawei SCP 3.4-21V 66.0W
- OPPO VOOC / DASH / WARP 3.3V-5.5V
- Super VOOC 10V
Порт Type-C підтримує наступні протоколи швидкої зарядки.
- APPLE 5V - 2.4A
- SAMSUNG AFC 9V - 2.0A 12V - 1.6A
- ВС1.2 DCP 5V 1.5A
- QC2.0 5V 9V 12V
- QC3.0 14,2V max
- QC4.0 5V 9V 12V
- Huawei FCP 5.0V 9.0V 12.0V
- Huawei SCP 3.4-21V 66.0W
- PD3.0 65W
- OPPO VOOC / DASH / WARP 3.3V-5.5V
- Super VOOC 10V
-
Для швидкого заряджання із сильним струмом використовуйте якісний, оригінальний кабель зарядки. Якщо ви хочете виміряти зарядну напругу та струм, ви повинні використовувати USB тестер з низьким опором! В іншому випадку це вплине на зарядний струм! І буде показувати некоректні дані.
-
Вихідний порт TYPE_C використовується для зарядки ваших пристроїв; використовуйте двосторонній кабель даних TYPE_C для зарядки мобільних телефонів або інших гаджетів
-
Коли напруга живлення модуля більше 20 В, протокол PD (Power Delivery) порту TYPE_C підтримує вихід до 20 В 3,3 А. Зверніть увагу! Модуль має малий розмір. Тому при зарядці великою потужністю будь ласка, забезпечте хорошу вентиляцію та розсіювання тепла модуля! Не прикривайте корпус, щоб тепло вільно розсіювалось.
-
Коли порт USB-A та порт TYPE_C підключені до мобільних телефонів одночасно, обидва порти будуть видавати 5 В! Тому для роботи швидкої зарядки використовуйте лише один порт, який вам необхідний.
На вході модуля є отвір з LED-індикатором, який сигналізує про роботу модуля червоним кольором, а коли протоколи швидкої зарядки починають працювати - синім. Синій світиться, коли працює швидка зарядка. Червоний індикатор свідчить про те, що модуль підключений.
Захист
- Є захист від перегріву. Чіп підтримує контроль температури. Коли температура мікросхеми перевищує 120 градусів, чіп починає знижувати потужність заряду. Якщо температура продовжує підвищуватися і досягає 150 градусів, чіп вимикає навантаження. Таким чином, запобігається перегріву і виходу з ладу плати.
Розмір модуля:
- Довжина - 50 мм
- Ширина - 26 мм
- Висота - 17 мм.
