Мікросхема AMS1117-3.3S (SOT-89) — це лінійний стабілізатор напруги (LDO) з низьким падінням напруги від виробника UMW, призначений для забезпечення стабільної вихідної напруги 3.3В. За офіційним даташитом цей компонент розрахований на струм навантаження до 1А, що забезпечує значний запас міцності навіть для вимогливих схем. Мікросхема ідеально підходить для розробки, ремонту та проектування портативної електроніки, зарядних пристроїв, комп'ютерної техніки та систем живлення.
Особливості та переваги компонента
- Низьке падіння напруги (Low Dropout): Типове значення становить лише 1.2В при струмі 1А. Це мінімізує втрати енергії у вигляді тепла та підвищує загальну енергоефективність пристрою.
- Вбудований захист: Мікросхема оснащена системами обмеження струму (Current Limiting) та захисту від перегріву (Thermal Shutdown), що значно знижує ризик виходу з ладу при критичних навантаженнях.
- Висока точність: Відхилення вихідної напруги для фіксованої версії 3.3В становить менше ніж 1.5%.

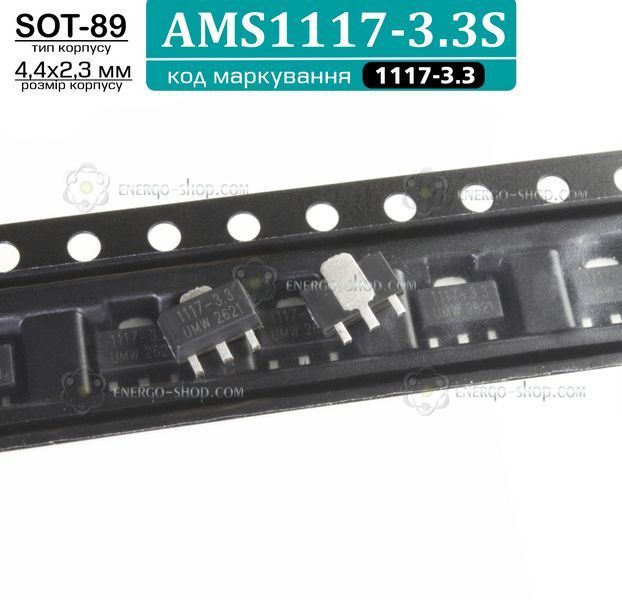

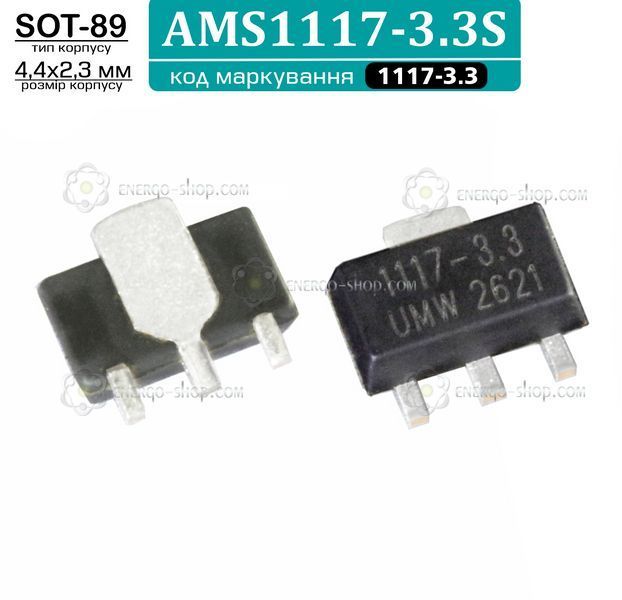

Роз'яснення маркування (за партномером та на корпусі)
Для зручності ідентифікації наводимо розшифровку повного найменування AMS1117-3.3S, а також фактичного маркування (Top Mark), нанесеного безпосередньо на пластиковий корпус мікросхеми:
- AMS1117 (у партномері) або 1117 (на корпусі) — базова назва серії лінійних LDO-стабілізаторів напруги.
- 3.3 — показник фіксованої вихідної напруги, яку видає стабілізатор (3.3 Вольта).
- S (у партномері) — індекс, що вказує на тип корпусу SOT-89-3L (компактний форм-фактор для поверхневого SMD-монтажу). Схожий с корпусом SOT-223 який більший по розмірах. Будьте уважні при виборі мікросхеми.
- UMW (на корпусі) — маркування бренду виробника.
- 2621 (на корпусі) — виробничий код партії (Date Code / Lot Traceability Code). Зазвичай у ньому зашифровані рік та тиждень виготовлення (наприклад, 21-й тиждень 2026 року). Цей код є унікальним для кожної партії і буде відрізнятися на мікросхемах з різних партій.
Розпіновка (Pinout) для корпусу SOT-89-3L
Для коректного підключення мікросхеми до плати використовується наступне призначення виводів (згідно з технічною документацією):
- Pin 1 (GND): Земля (спільний мінус).
- Pin 2 (VOUT): Вихідна стабілізована напруга (цей вивід також фізично з'єднаний з верхньою металевою підкладкою-радіатором).
- Pin 3 (VIN): Вхідна напруга живлення.
Основні технічні характеристики
- Рекомендована вхідна напруга (VIN): до 12В.
- Абсолютна максимальна вхідна напруга: 18В.
- Вихідна напруга (VOUT): 3.3В.
- Максимальний вихідний струм (IOUT): 1А.
- Струм спокою (Quiescent Current): типове значення 5 мА.
- Діапазон робочих температур переходу (TJ): від -40°C до +125°C.
- Тип корпусу: SOT-89-3L.
Порівняльна таблиця модифікацій мікросхеми AMS1117 у різних корпусах
| Тип корпусу |
Суфікс у найменуванні |
Розміри корпусу (Д×Ш×В), мм* |
Тепловий опір (Rja), °C/W |
Розташування виводів |
| SOT-223-3L |
Відсутній (напр., AMS1117-3.3) |
~6.5 × 3.5 × 1.6 |
88 |
1-GND, 2-VOUT, 3-VIN |
| TO-252-2L (DPAK) |
CD (напр., AMS1117CD-3.3) |
~6.5 × 6.1 × 2.3 |
86 |
1-GND, 2-VOUT, 3-VIN |
| SOT-89-3L |
S (напр., AMS1117-3.3S) |
~4.4 × 2.3 × 1.5 |
102 |
1-GND, 2-VOUT, 3-VIN |
* Розміри вказані для основного пластикового корпусу (без урахування довжини контактних виводів). Чим менший показник теплового опору (Rja), тим ефективніше мікросхема відводить тепло від кристалу. Корпус TO-252-2L має найбільші габарити та є найефективнішим для тривалих високих навантажень. У всіх наведених типах корпусів центральний вивід (VOUT) фізично з'єднаний з металевою підкладкою (термопадом) для поліпшеного тепловідведення.
