AON7432 — це N-канальний MOSFET від виробника Alpha & Omega Semiconductor, розрахований на робочу напругу стік-витік до 30 В. Транзистор має низький опір відкритого каналу та добре підходить для силових ключів, захисту акумуляторів, комутації навантаження й низьковольтних DC-DC схем.
Завдяки низькому RDS(on) AON7432 менше нагрівається при проходженні струму, а корпус DFN 3×3 EP забезпечує компактне встановлення на плату з хорошим тепловідведенням через нижню теплову площадку.
Ключові параметри
| Модель |
AON7432 |
| Тип транзистора |
N-канальний MOSFET |
| Корпус |
DFN 3×3 EP |
| Напруга стік-витік, VDS |
30 В |
| Максимальна напруга затвор-витік, VGS |
±12 В |
| Струм стоку, ID |
до 18 А при VGS=10 В та TC=25°C |
| Імпульсний струм стоку, IDM |
до 60 А |
| Опір відкритого каналу, RDS(on) |
до 15 міліом при VGS=10 В, ID=10.5 А |
| RDS(on) при VGS=4.5 В |
до 18 міліом при ID=8 А |
| RDS(on) при VGS=2.5 В |
до 24 міліом при ID=4 А |
| Порогова напруга затвора, VGS(th) |
0.6–1.5 В, типово 1.07 В |
| Заряд затвора, Qg |
типово 18 нКл при VGS=10 В; типово 8 нКл при VGS=4.5 В |
| Вхідна ємність, Ciss |
типово 813 пФ |
| Діапазон робочої температури переходу |
від -55°C до +150°C |
Пояснення параметрів
- VDS 30 В — максимальна напруга між стоком і витоком. Транзистор призначений для низьковольтних схем, наприклад акумуляторних пристроїв, USB-живлення, DC-DC перетворювачів та керування навантаженням.
- RDS(on) — опір каналу у відкритому стані. Чим менше це значення, тим менше втрати потужності та нагрів транзистора під навантаженням.
- VGS(th) — це лише поріг початку відкривання транзистора, а не напруга для повноцінної роботи під великим струмом. Для нормальної силової комутації потрібно орієнтуватися на RDS(on) при VGS=2.5 В, 4.5 В або 10 В.
- DFN 3×3 EP — компактний SMD-корпус з нижньою тепловою площадкою. Якість тепловідведення сильно залежить від розводки плати та площі мідних полігонів.
Призначення виводів
| Виводи 1, 2, 3 |
Source / витік |
| Вивід 4 |
Gate / затвор |
| Виводи 5, 6, 7, 8 |
Drain / стік |
Типові застосування
- захист акумуляторних батарей;
- силові ключі у низьковольтних пристроях;
- комутація живлення навантаження;
- DC-DC перетворювачі;
- портативна електроніка;
- плати керування живленням.

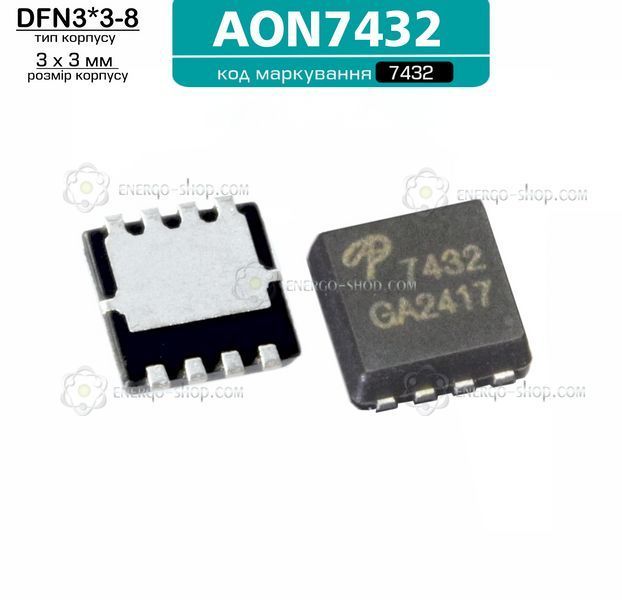

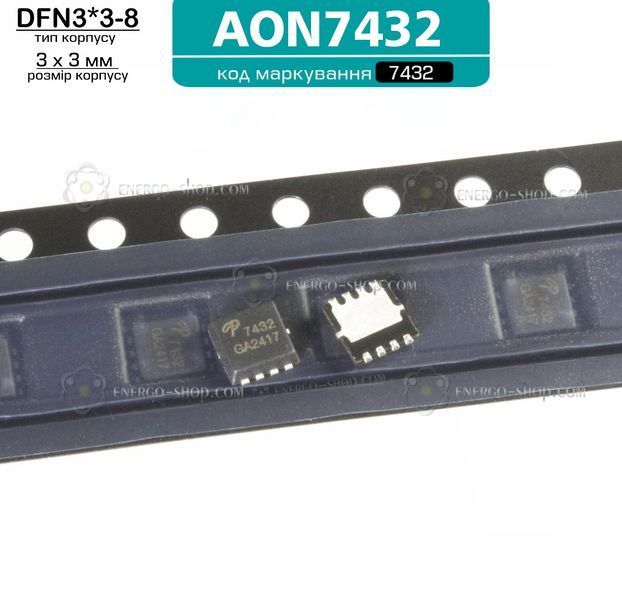

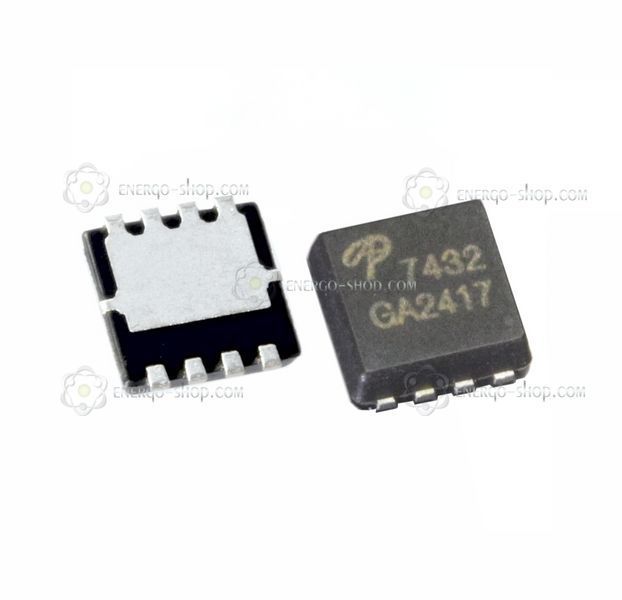

Маркування та пошук компонента
Основна модель транзистора — AON7432. код маркування 7432. У ремонті та підборі аналога важливо враховувати не тільки назву моделі, а й корпус DFN 3×3 EP, напругу 30 В, низький RDS(on) та можливість роботи від керування 2.5–4.5 В. Змінні коди на корпусі можуть належати до виробничої партії та не є окремою моделлю транзистора.
Другий рядок маркування є виробничим кодом який завжди в кожній партії є різний і на параметри транзистора не впливає.
Важливо при заміні
AON7432 не варто підбирати тільки за напругою 30 В і струмом. Для коректної заміни потрібно порівнювати корпус, розташування виводів, RDS(on) при потрібній напрузі керування затвором, допустиму напругу VGS та теплові умови на платі.
