BM3451TNDC-T28A, TSSOP-28, мікросхема BMS

BM3451TNDC-T28A — мікросхема захисту батарей на 3–5 послідовно з’єднаних Li-ion/Li-polymer елемента, від виробника BYD Microelectronics Co., Ltd. (серія BM3451). Забезпечує повний захист пакета: від перезаряду, глибокого розрядження, перевантаження за струмом у два пороги, короткого замикання, перевантаження при заряджанні, перегріву, а також має вузол балансування комірок.

Варіант TNDC-T28A налаштований на «високі» літій-іонні пороги: перезарядження 4.25 В → відновлення 4.19 В і захист від розряду 2.80 В → відновлення 3.00 В. Підійде для АКБ електроінструменту, e-bike, UPS та інших батарейних блоків, де потрібні саме такі напруги. Корпус — TSSOP-28 (версія з балансуванням).

Що робить

• Безперервно вимірює напругу кожної з 3/4/5 комірок та загальний струм.
• Вимикає транзистор розряду при КЗ або надто великому струмі навантаження.
• Вимикає заряд, якщо одна з комірок досягла 4.25 В.
• Дозволяє виставити затримки спрацювання (через зовнішні конденсатори).
• Має виходи для керування балансними резисторами, щоб «підтягувати» завищені комірки.

Ключові параметри саме для BM3451TNDC-T28A

• Захист від перезарядження (V_DET1): 4.250 В
• Відновлення після перезарядження (V_REL1): 4.190 В
• Захист від глибокого розряду (V_DET2): 2.800 В
• Відновлення після розряду (V_REL2): 3.000 В
• Перший поріг перевантаження по струму (V_OC1): 0.100 В
• Другий поріг перевантаження / майже КЗ (V_OC2): 0.400 В
• Виявлення короткого замикання (V_SHORT): 0.800 В
• Перевантаження при заряді (V_OVCC): –0.050 В
• Початок балансування (V_BAL): 4.190 В
• Кількість елементів: 3 / 4 / 5 (задається виводом SET)
• Робоча напруга мікросхеми: 5…30 В
• Споживання в роботі: ≈15–25 µA тип.

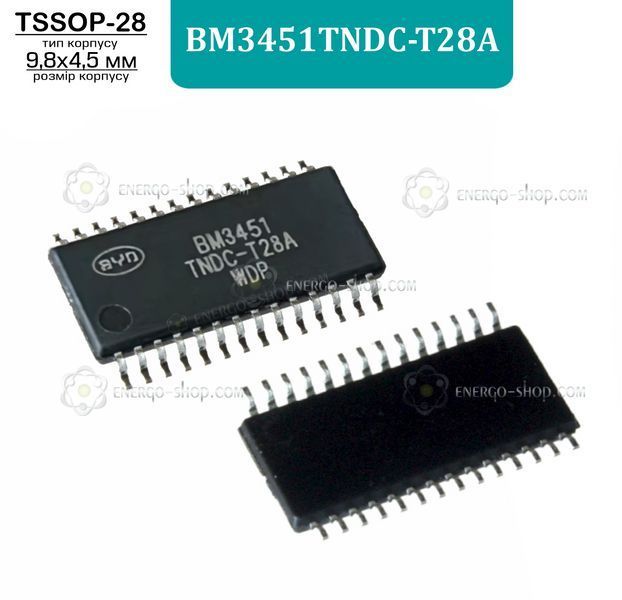

Роз’яснення маркування (TSSOP-28)

• Перший рядок — BM3451 або близьке до цього написання: визначає серію й виробника, саме за ним підбирають заміну.
• Другий рядок — TNDC-T28A у скороченому фабричному вигляді + дрібні символи дати/партії. Ці дрібні символи можуть відрізнятися з кожною поставкою й на параметри не впливають.
• Якщо на стрічці всі мікросхеми мають однаковий верхній рядок і відрізняються лише дрібним кодом — це нормальна ситуація для BYD.

Типові застосування: 5S пакети електровелосипедів, 4S-інструмент, невеликі акумуляторні блоки з необхідністю балансування, батареї з двоступеневим захистом по струму.

Порівняння близьких модифікацій BM3451 (TSSOP-28, з балансом)

Таблиця модифікацій
