DTC143ZET1G, SOT-417FL, цифровий NPN-транзистор (Onsemi), маркування: 8K

DTC143ZET1G — цифровий NPN-транзистор (BRT, Bias-Resistor Transistor) від виробника ON-Semiconductor з вбудованими резисторами бази R1 = 4.7 kΩ і R2 = 47 kΩ. Дозволяє підключати вхід напряму до мікроконтролера/логіки без зовнішніх резисторів. Корпус: SOT-416FL (SC-89), габарит ≈ 1.55 × 0.80 мм.

Ключові характеристики (DTC143ZET1G)

• Тип/полярність: цифровий NPN із вбудованими R1/R2 (інвертор)
• Макс. напруги: V_CBO=50 В; V_CEO=50 В
• Макс. струм колектора: I_C=100 мА
• Насичення виходу: V_CE(sat) ≤ 0.25 В (I_C=10 мА)
• Рівні логіки: VO(ON) (низький) ≤ 0.2 В @ V_CC=5 В; VO(OFF) (високий) ≈ 4.9 В
• DC-підсилення: h_FE ≥ 80 (тип. ≈ 200)
• Розсіювана потужність: P_D до 200 мВт (FR-4, мін. площадка)
• Діапазон температур: −55…+150 °C

Призначення виводів (SOT-416FL)

• 1 — IN (Base): вхід керування через R1
• 2 — GND (Emitter): загальний; до нього підключено R2
• 3 — OUT (Collector): вихід/колектор

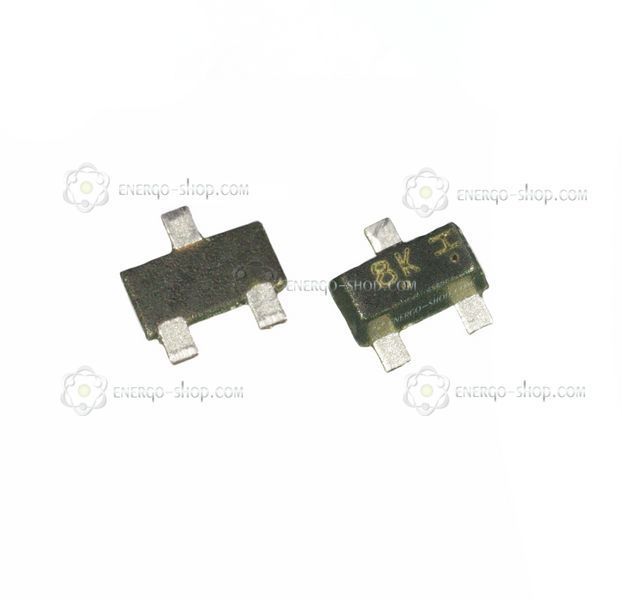

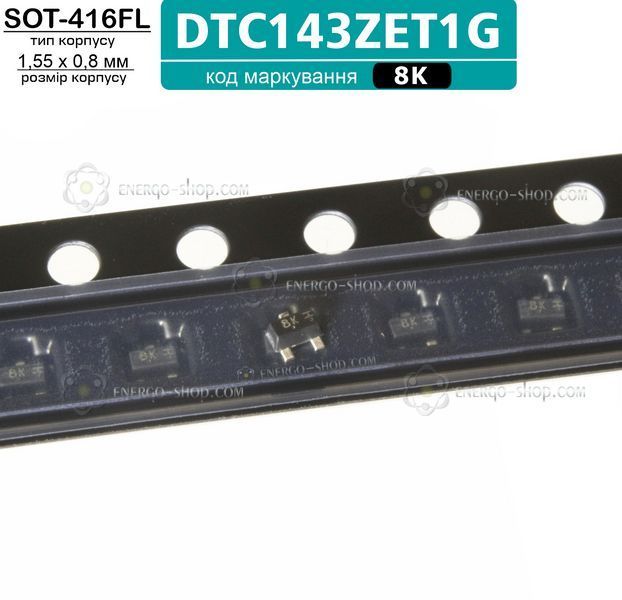

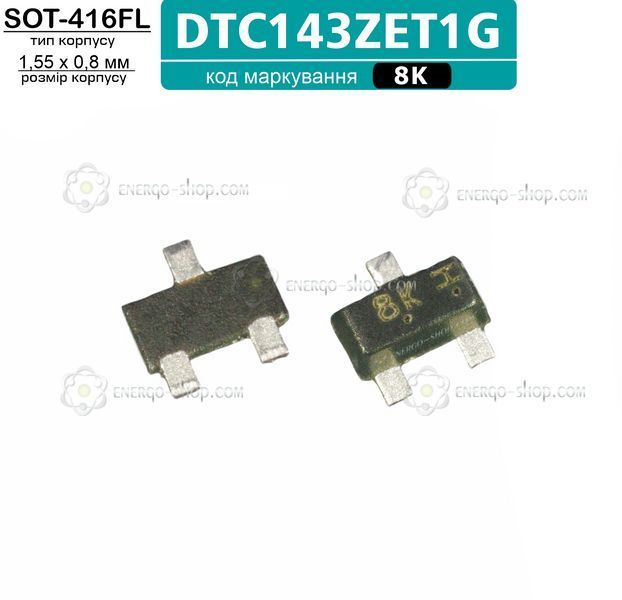

Маркування на корпусі

• Верхній код: 8K — код моделі саме для DTC143ZET1G.
• Поруч може друкуватися маленький date-code (літера/символ) — службовий, завжди відрізняється між партіями та на характеристики не впливає.

Модифікації цієї серії (усі — SOT-416/SC-89; V_CEO=50 В, I_C=100 мА)
