ETA9742 – це високоінтегрована мікросхема від виробника ETA-Semiconductor, що поєднує в собі потужний імпульсний зарядний пристрій для Li-Ion акумуляторів та синхронний підвищувальний перетворювач напруги (Boost-конвертер). Цей контролер створений для організації двонаправленої передачі енергії, використовуючи лише одну спільну котушку індуктивності, що значно економить місце на друкованій платі та знижує вартість готового виробу.
Говорячи простою мовою, ETA9742 — це готове "серце" для Power Bank або системи живлення портативної електроніки. Мікросхема самостійно визначає, коли потрібно заряджати внутрішню батарею пристрою від підключеного адаптера (зі струмом до 3А), а коли — віддавати накопичену енергію назовні у вигляді стабільних 5В (зі струмом до 2.4А) для живлення зовнішніх гаджетів. Завдяки високому ККД (до 96%) мікросхема працює стабільно і не перегрівається. Крім того, в неї вже вбудовано логіку керування трьома світлодіодами, які показують поточний рівень заряду акумулятора та статус роботи.

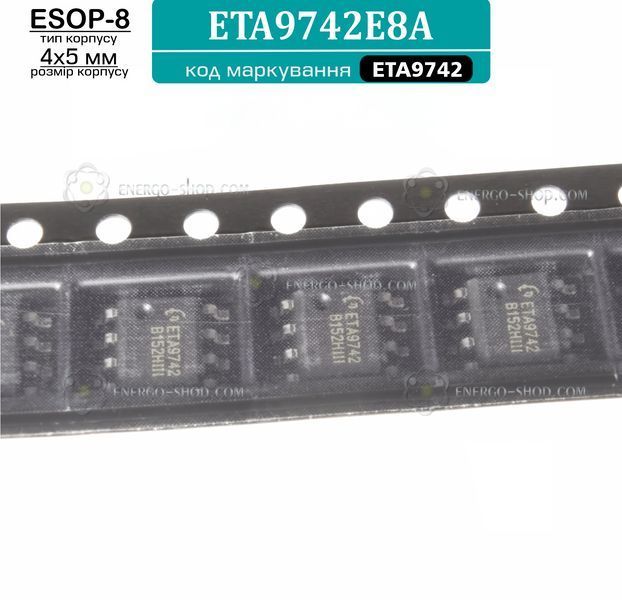

Пояснення щодо маркування на корпусі:

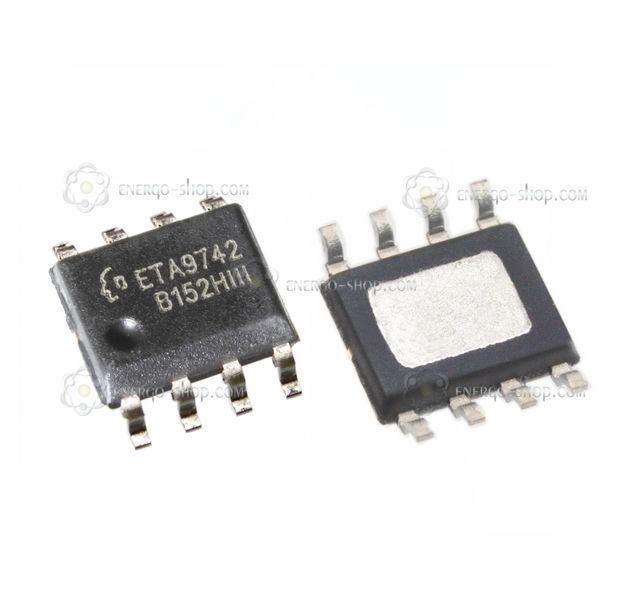

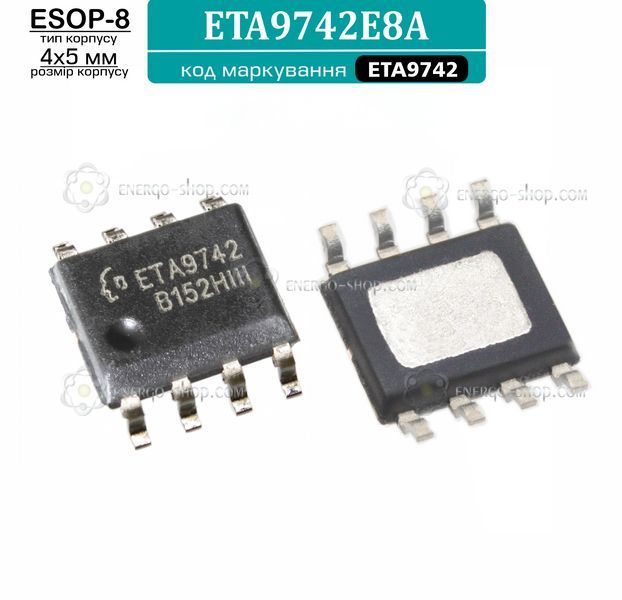

На верхній частині мікросхеми нанесено два рядки тексту. Перший рядок — це базова назва моделі (ETA9742), яка вказує на тип мікросхеми. Другий рядок (наприклад, 9032IIJI, як можна побачити на фотографіях) — це виключно службова інформація заводу-виробника: код партії (Batch Code), дата виробництва та номер конвеєра. Цей другий рядок завжди різний у кожній новій партії товару. Тому при пошуку заміни для згорілої деталі не потрібно шукати повного збігу обох рядків. Для того, щоб мікросхема підійшла та працювала коректно, достатньо збігу лише першого рядка з назвою ETA9742.
Призначення виводів (Розпіновка):
- 1 (SW): Підключення дроселя (котушки індуктивності). Основний силовий вузол.
- 2 (LED): Вивід для підключення світлодіодів індикації рівня заряду батареї.
- 3 (STAT): Індикація статусу заряджання (активний низький рівень під час заряду, високий імпеданс по завершенню).
- 4 (BST): Індикація режиму роботи Boost (віддачі енергії).
- 5 (ISET): Налаштування максимального струму заряду. Здійснюється шляхом підбору зовнішнього резистора до "землі".
- 6 (BAT): Підключення позитивного контакту Li-Ion акумулятора.
- 7 (OUT): Вихідна напруга 5V (живлення системи або вихід на USB-порт).
- 8 (PGND): Силова земля (мінусовий контакт).
- 9 (AGND / Exposed Pad): Аналогова земля. Це металевий майданчик на "черевці" мікросхеми, який обов'язково має бути припаяний до плати для коректного тепловідведення.
Основні технічні характеристики:
- Максимальний струм заряду: до 3.0 А (налаштовується резистором).
- Струм розряду (Boost): до 2.4 А при напрузі 5.0 В.
- Тип корпусу: ESOP-8 (з тепловідвідною підкладкою).
- Ефективність (ККД): до 96%.
- Підтримка акумуляторів: Li-Ion з напругою 4.2V.
- Частота перемикання: 650 KHz.
- Захист: вбудована терморегуляція (при 85°C), теплове відключення (при 150°C), захист від короткого замикання та відсутність зовнішнього вимірювального резистора струму.
