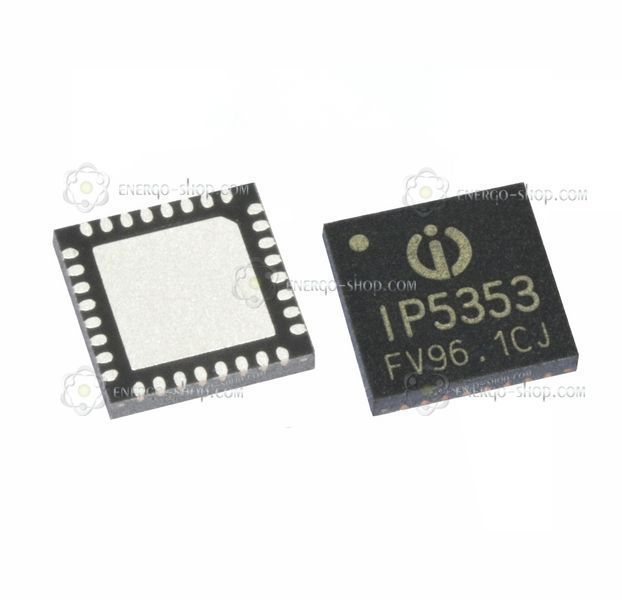

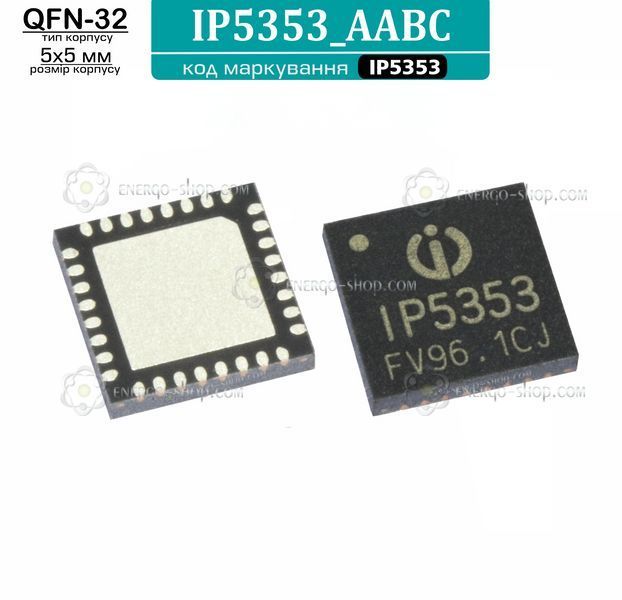

IP5353_AABC, QFN-32, модифікація мікросхеми IP5353 (Injoinic)

IP5353_AABC – це мікросхема від виробника Injoinic Technology для керування мобільними джерелами живлення (Power Bank), яка підтримує всі основні швидкісні зарядні протоколи. Вона дозволяє заряджати та розряджати акумулятори через кілька портів USB-A, USB-C та mісroUSB.

Конфігурації портів (кодування AABC, AACL, ABCL)

IP5353 випускається у різних конфігураціях, які визначають кількість та типи портів, що підтримуються.

Кодування портів:

Кожна буква в коді позначає конкретний тип порту:

• A – USB-A (Звичайний USB порт для зарядки пристроїв)
• B – USB-B (порт microUSB для вхідного живлення)
• C – USB-C (універсальний порт Type-C для вхідного та вихідного живлення)
• L – Lightning (порт для зарядки через роз’єм Apple)

Розглянемо детальніше, що означає кожна з доступних конфігурацій:

✅ AABC – підтримує 4 порти:

• 1× USB-C (швидка зарядка, вхід/вихід)
• 2× USB-A (швидкий вихідний заряд)
• 1× USB-B (вхідний заряд)

✅ AACL – підтримує 4 порти:

• 1× USB-C (швидка зарядка, вхід/вихід)
• 1× USB-A (швидкий вихідний заряд)
• 1× USB-B (вхідний заряд)
• 1× Lightning (вхідний заряд)

✅ ABCL – підтримує 4 порти:

• 1× USB-C (швидка зарядка, вхід/вихід)
• 1× USB-A (швидкий вихідний заряд)
• 1× USB-B (вхідний заряд)
• 1× Lightning (вхідний заряд)

Основні характеристики:

• Підтримка швидкісної зарядки: QC2.0, QC3.0, SCP, FCP/AFC, PD2.0/PD3.0 (включаючи PPS).
• Робочі напруги зарядки: 5В, 9В, 12В.
• Максимальна потужність зарядки: до 22.5 Вт (10В@2.25А).
• Максимальний струм заряду акумулятора: до 5.0А.
• Інтелектуальне керування живленням: автоматичне розпізнавання пристроїв та оптимізація режиму зарядки.
• Захисти: від перевантаження, короткого замикання, перегріву, перевищення напруги/струму.
• Підтримка інтерфейсу I²C для налаштування параметрів роботи.
• Компактний корпус: QFN32 (5×5 мм, крок 0.5 мм).

Застосування:

IP5353 використовується в:

• мобільних повербанках,
• портативних зарядних пристроях,
• смартфонах, планшетах та інших мобільних гаджетах.

Характеристики:

• Синхронний заряд/розряд:
  • Синхронний підвищувальний перетворювач 3А
  • Синхронний заряд 3А
  • ККД підвищувального перетворювача до 93%
  • ККД заряду до 92%
  • Вбудований менеджер живлення, що підтримує зарядку та розрядку одночасно
  • Підтримка компенсації втрат на кабелі
• Зарядка:
  • Автоматичне регулювання зарядного струму відповідно до можливостей адаптера
  • Підтримка зарядки 3A через порт TYPE-C, 2A через порт MICRO B
  • Підтримка акумуляторів 4.20V, 4.30V, 4.35V та 4.4V
• Індикація заряду:
  • Вбудований 14-бітний АЦП та точний алгоритм розрахунку заряду
  • Підтримка цифрового індикатора, розпізнавання вихідних портів 1A/2A
  • Підтримка вибору початкової ємності акумулятора за допомогою зовнішнього виводу
  • Автоматичне калібрування ємності акумулятора
• Багатофункціональність:
  • Вбудований драйвер освітлення
  • Підтримка NTC
  • Автоматичне визначення підключення/відключення навантаження
  • Інтегрований протокол TYPE-C DRP, що підтримує один вхід/вихід
  • Інтегрований двоканальний інтелектуальний розпізнавач зарядного струму для мобільних телефонів DCP
• Низьке споживання енергії:
  • Автоматичне визначення відключення навантаження, автоматичний перехід в режим очікування
  • Споживання в режимі очікування менше 150 мкА
• Мінімальний список компонентів:
  • Вбудовані силові МОП-транзистори, реалізація заряду/розряду за допомогою однієї індуктивності 1uH
  • Вбудовані різні схеми керування цифровими індикаторами
• Багаторівневий захист, висока надійність:
  • Захист від перевантаження струмом, перенапруги, короткого замикання на виході
  • Захист від перенапруги, перезаряду, розряду, перевантаження струму на вході
  • Захист від перегріву пристрою
  • Стійкість до імпульсів напруги Vin до 16V
• Гнучкість налаштування:
  • Можливість гнучкого та економічного налаштування
• Тип корпусу QFN32 5mm*5mm

Застосування:

• Портативні зарядні пристрої/Power Bank
• Мобільні телефони, планшети та інші портативні пристрої
• Зволожувачі/зігріваючі подушки
