КУ208Г — потужний симетричний тиристор (симістор), призначений для комутації та регулювання навантаження в колах змінного струму. Завдяки симетричній структурі він може проводити струм в обох напрямках, тому підходить для роботи в мережах змінної напруги, зокрема 220 В.
Симістор виконаний у металоскляному штирьовому корпусі з різьбовим кріпленням М6. Монтаж здійснюється безпосередньо до радіатора або іншої металевої поверхні для відведення тепла.
Важливо: симістор КУ208Г постачається без гайки. Гайка для кріплення до радіатора в комплект не входить.
Основні характеристики
- Тип: симістор (симетричний тиристор)
- Модель: КУ208Г
- Максимальна напруга: 400 В
- Максимальний середній струм у відкритому стані: 5 А
- Максимальний імпульсний струм: 10 А
- Напруга між силовими електродами у відкритому стані: 2 В
- Імпульсний струм керування: від 160 мА
- Напруга відкривання (керуюча напруга): 5 В
- Час увімкнення: не більше 10 мкс
- Час вимкнення: не більше 150 мкс
- Критична швидкість наростання напруги: 10 В/мкс
- Критична швидкість наростання струму: 3 А/мкс
- Діапазон робочих температур: −60…+85 °C
- Корпус: металоскляний, штирьовий
- Спосіб монтажу: різьбове кріплення
- Різьба кріплення: М6
Застосування
КУ208Г використовується як силовий електронний ключ у схемах керування та комутації змінного струму. Може застосовуватися в регуляторах потужності, пристроях керування нагрівальними елементами, електродвигунами, освітленням та іншому обладнанні, де потрібна комутація змінної напруги.
Симістор керується імпульсом на управляючому електроді та після відкривання залишається у відкритому стані до зниження струму через нього нижче струму утримання.
Конструкція та монтаж

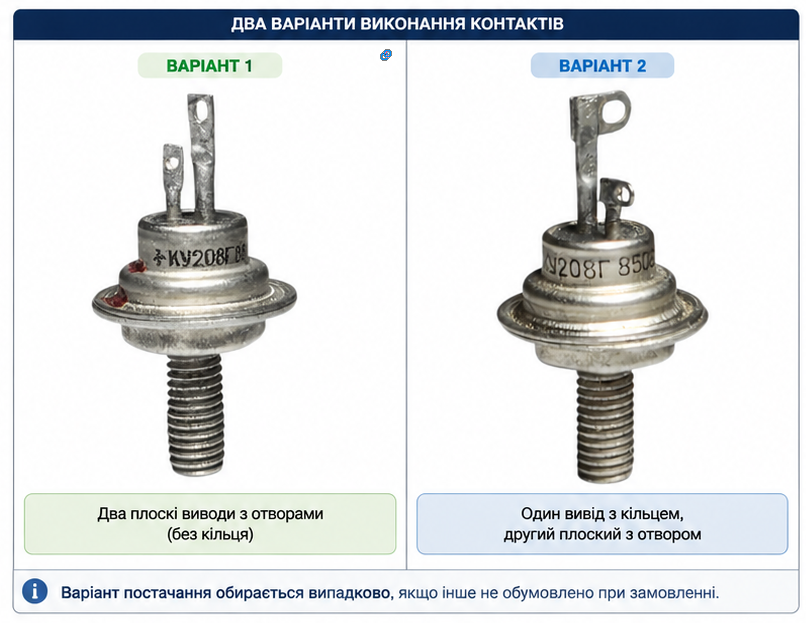

КУ208Г має три жорсткі металеві виводи: два силові електроди та управляючий електрод. Корпус оснащений різьбовою частиною для механічного кріплення.
При роботі зі значним навантаженням симістор необхідно встановлювати на відповідний тепловідвід (радіатор). Максимальні струмові параметри залежать від умов охолодження та режиму роботи.
Комплектація
- Симістор КУ208Г — 1 шт.
- Гайка для кріплення — не входить у комплект.
Зверніть увагу: значення 10 А для КУ208Г характеризує максимальний імпульсний струм. Максимальний середній струм у відкритому стані становить 5 А, тому при виборі симістора для постійного навантаження необхідно враховувати режим роботи та охолодження.
