LM321MF — це малоспоживальний одинарний операційний підсилювач в корпусі SOT23-5 від виробника UMW. Мікросхема є компактною SMD-версією операційного підсилювача для схем обробки аналогових сигналів, джерел живлення, зарядних пристроїв та вузлів керування.
LM321MF може працювати як від однополярного, так і від двополярного живлення. Вхідний діапазон включає рівень землі, тому мікросхему зручно використовувати в схемах з однополярним живленням, де сигнал починається від 0 В.
Ключові параметри
| Модель |
LM321MF |
| Виробник |
UMW |
| Тип мікросхеми |
одинарний операційний підсилювач |
| Корпус |
SOT23-5 |
| Напруга живлення |
3–30 В |
| Струм споживання |
430 мкА тип. при 5 В |
| Смуга одиничного підсилення |
1 МГц |
| Швидкість наростання вихідного сигналу |
0,4 В/мкс |
| Вхідний струм зміщення |
45 нА тип. |
| Напруга зміщення входу |
2 мВ тип., до 7 мВ при 25 °C |
| Вхідний синфазний діапазон |
від 0 В до V+ - 1,5 В |
| Вихідний струм |
до 20 мА тип. source / sink |
| Робоча температура |
-40…+85 °C |
Призначення виводів
| Вивід |
Позначення |
Призначення |
| 1 |
OUT |
вихід операційного підсилювача |
| 2 |
V- |
мінус живлення або загальний провід при однополярному живленні |
| 3 |
IN+ |
неінвертуючий вхід |
| 4 |
IN- |
інвертуючий вхід |
| 5 |
V+ |
плюс живлення |

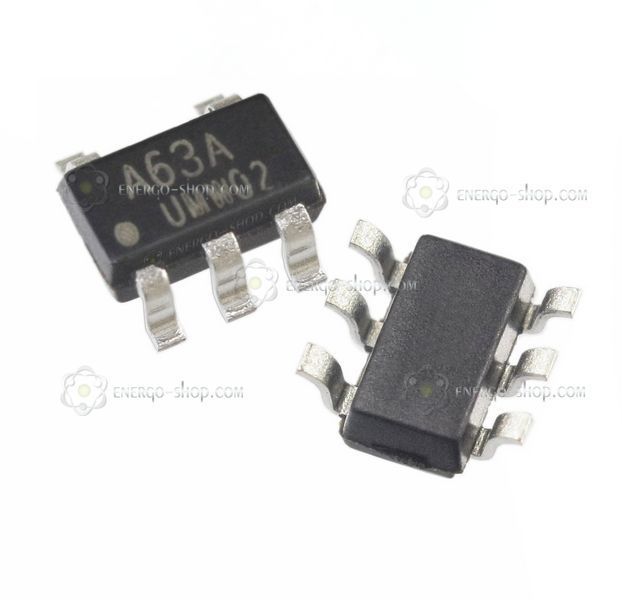

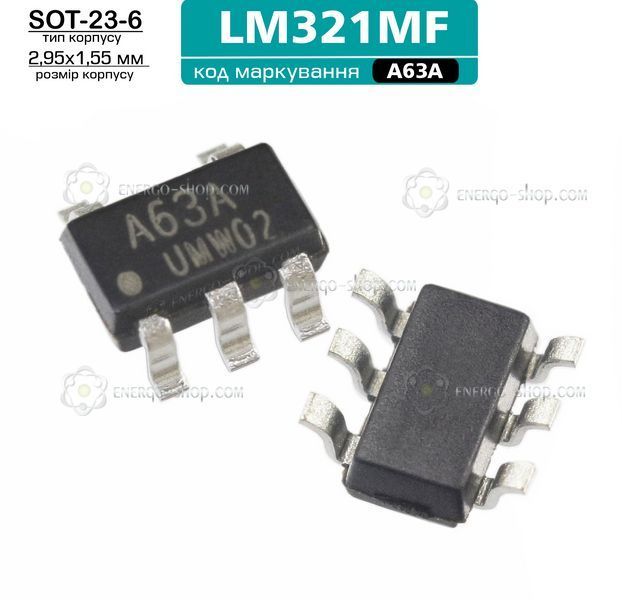

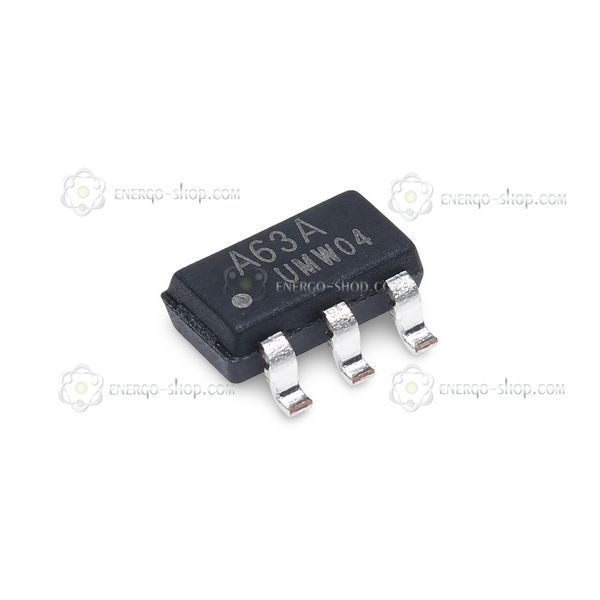

Маркування на корпусі
На корпусі мікросхеми повне найменування LM321MF зазвичай не наноситься. Для пошуку під час ремонту важливо орієнтуватися на коротке маркування.
Згідно з даташитом, корпусне маркування для LM321MF: A63A.
Для пошуку та ідентифікації компонента можуть бути корисні такі варіанти запиту: A63A, LM321, LM321MF, LM321MFX
Типові застосування
- зарядні пристрої;
- джерела живлення;
- схеми зворотного зв’язку та контролю напруги;
- підсилення та обробка аналогових сигналів;
- промислові контролери та вимірювальні прилади;
- комунікаційне обладнання та комп’ютерна техніка.
Існуючі модифікації LM321 у корпусі SOT23-5
| Модель |
Корпус |
Маркування |
Постачання |
| LM321MF |
SOT23-5 |
A63A |
стрічка на котушці, 1000 шт. |
| LM321MFX |
SOT23-5 |
A63A |
стрічка на котушці, 3000 шт. |
