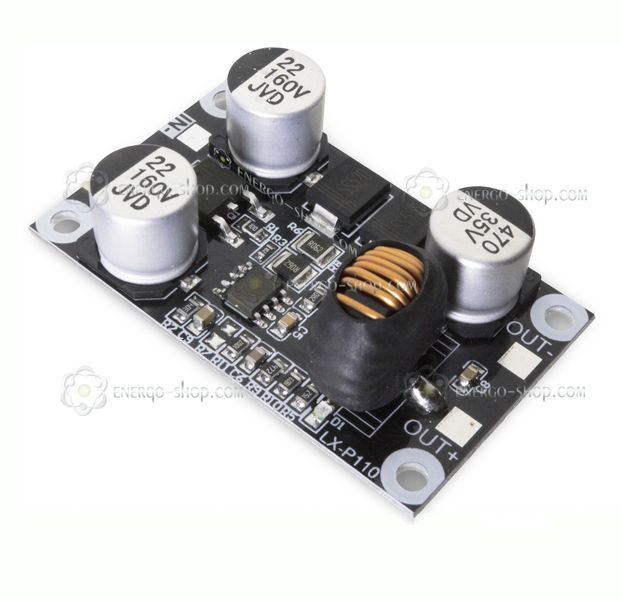

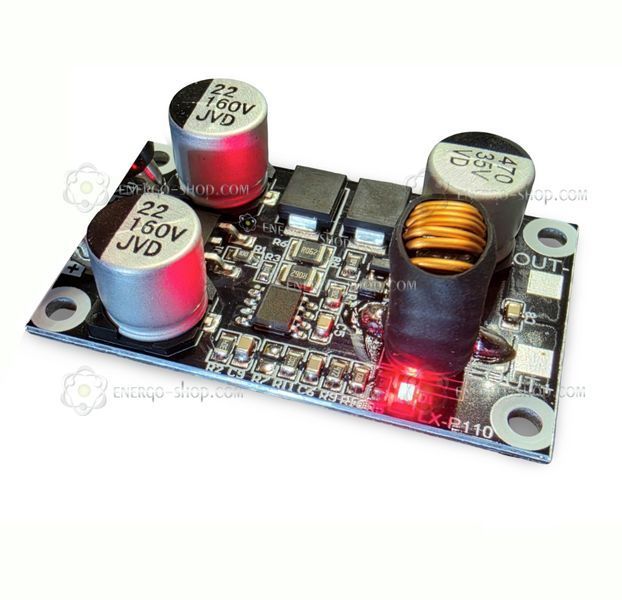

Потужний понижуючий DC-DC модуль стабілізованої напруги LX-P110 призначений для перетворення високої постійної напруги у стабільні 24В DC. Модуль працює в діапазоні вхідної напруги 28–110В та розрахований на вихідний струм до 5А.
Важливо враховувати, що заявлена максимальна потужність модуля становить до 100Вт. Тому при вихідній напрузі 24В тривале навантаження бажано обмежувати приблизно 4А, а струм 5А розглядати як граничний режим, який потребує хорошого охолодження.

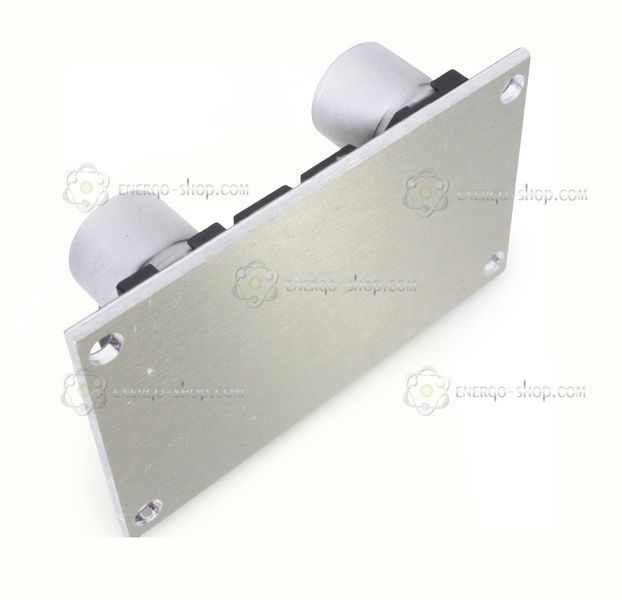

Плата виконана на алюмінієвій основі, що покращує відведення тепла порівняно зі звичайною склотекстолітовою платою. Чим нижча робоча температура модуля, тим стабільніша його робота і довший ресурс.
Застосування:
Модуль підходить для електротранспорту, промислових систем живлення, систем керування, сонячних систем, перетворювачів живлення, освітлення та інших пристроїв, де потрібно отримати стабільні 24В від джерела з вищою постійною напругою.
Також модуль можна використовувати в моноколесах, електровелосипедах, електросамокатах та іншому електротранспорті, якщо напруга акумулятора знаходиться в межах допустимого діапазону 28–110В.
Основні характеристики:
- Тип модуля: понижуючий DC-DC перетворювач
- Модель: LX-P110
- Вхідна напруга: 28–110В DC
- Вихідна напруга: фіксовані 24В DC ± 0.8%
- Максимальний вихідний струм: до 5А
- Максимальна вихідна потужність: до 100Вт
- ККД: до 95% (чим менший перепад між вхідною та вихідною напругою, тим вища ефективність)
- Струм холостого ходу: 5–10мА
- Робоча температура: -40°C ... +85°C
- Розміри: 50 × 30 × 17 мм
- Монтажні отвори: 4 отвори діаметром 3 мм
- Охолодження: алюмінієва плата з природним відведенням тепла, потребує монтаж на радіатор
Захист модуля:
- захист від перевищення напруги;
- захист від перевищення струму;
- захист від короткого замикання;
- захист від зниженої напруги;
- захист від перегріву.
Наявність захистів не означає, що модуль можна постійно експлуатувати на межі можливостей. Тривала робота при максимальному навантаженні підвищує температуру, знижує стабільність і скорочує ресурс модуля.
Рекомендації щодо навантаження:
Потужність, температура та строк служби модуля напряму пов’язані між собою. Якщо навантаженню потрібно близько 2А, модуль працюватиме з хорошим запасом і меншим нагріванням. Якщо навантаження наближається до 4–5А, потрібно обов’язково подбати про охолодження.
- Для тривалої роботи бажано, щоб реальне навантаження становило приблизно 30–75% від максимальної потужності модуля.
- При виході 24В потужність 100Вт відповідає струму приблизно 4,2А.
- Струм 5А є граничним режимом і не повинен сприйматися як рекомендований для постійної роботи без додаткового охолодження.
- Для довгого ресурсу бажано використовувати модуль із запасом по струму та потужності.
- При тривалому навантаженні понад 4А бажано забезпечити додаткове відведення тепла з нижньої сторони плати.
Підключення модуля:

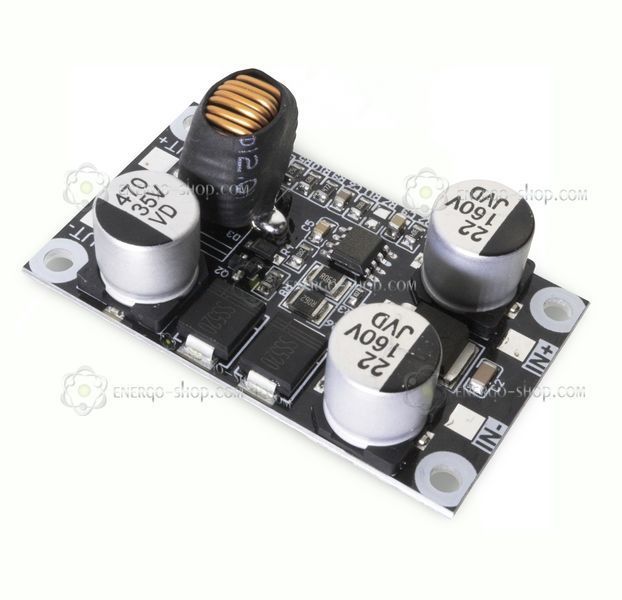

- Контакти підключення:
- IN+ – вхідний "плюс" джерела живлення
- IN- – вхідний "мінус" джерела живлення
- OUT+ – вихідний "плюс" 24В
- OUT- – вихідний "мінус" для навантаження
- Рекомендована послідовність підключення:
- Спочатку підключіть дроти між модулем і джерелом живлення, не подаючи напругу.
- Переконайтеся, що полярність входу та виходу підключена правильно.
- Подайте живлення на вхід модуля.
- Перевірте вихідну напругу мультиметром або вольтметром.
- Після перевірки підключіть навантаження, яке працює від 24В.
Застереження:
- Не переплутуйте полярність входу та виходу. Неправильне підключення може пошкодити модуль.
- Не підключайте навантаження до модуля під напругою, особливо при високій вхідній напрузі. Це може спричинити іскру та пошкодження контактів або самого модуля.
- На вхід модуля бажано встановити запобіжник, особливо при роботі з акумуляторами або потужними джерелами живлення.
- Не допускайте короткого замикання на виході.
- Не використовуйте модуль тривалий час на повному навантаженні без додаткового охолодження.
- Не перевищуйте допустиму вхідну напругу 110В DC.
Охолодження:

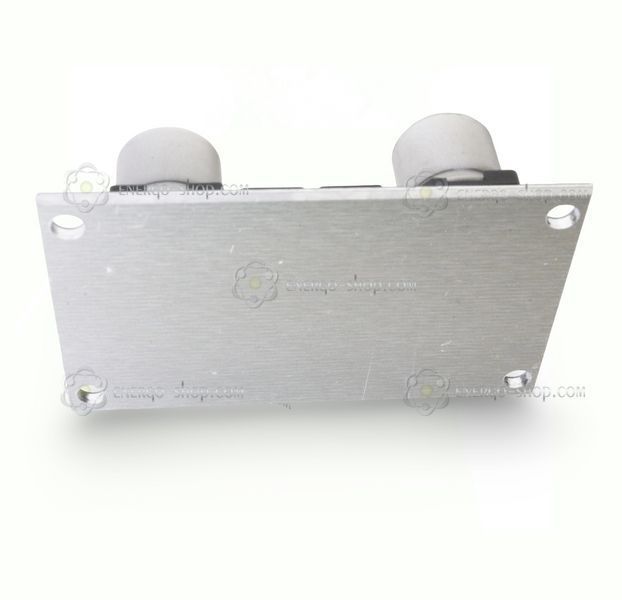

Модуль має алюмінієву основу, яка відводить тепло від силових елементів. Для кращого охолодження плату можна закріпити на металевій поверхні або радіаторі через монтажні отвори по кутах.
Якщо модуль встановлюється в металевий корпус або притискається до металевої частини конструкції з нормальним тепловим контактом, це може суттєво знизити температуру під час роботи та збільшити ресурс модуля.
Важливо щодо безпеки:
Цей модуль є неізольованим DC-DC перетворювачем. Якщо живлення подається від небезпечної високої напруги, у складному промисловому середовищі або в дорогому обладнанні, краще використовувати ізольоване джерело живлення з трансформаторною розв’язкою.
Модуль підходить для компактного понижуючого живлення 24В від джерела 28–110В DC. Для довгої та стабільної роботи важливо правильно підібрати запас по потужності, забезпечити охолодження та дотримуватися правильної послідовності підключення.
