OJ-SH-112LM, реле DC 12V, AC-3А/250V, DC-3А/30V /TE/

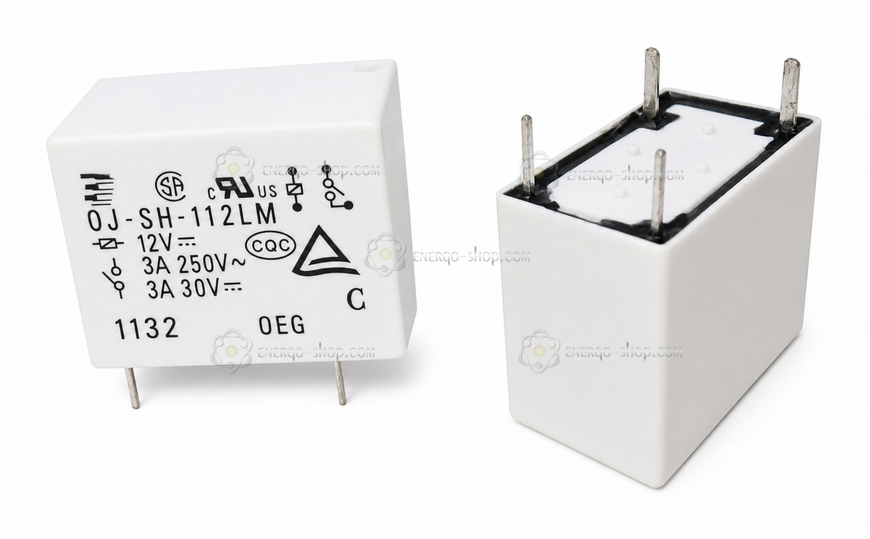

OJ-SH-112LM — це мініатюрне силове реле для монтажу на друковану плату від виробника TE Connectivity. Модель має котушку керування на 12 В DC, нормально розімкнений контакт 1 Form A та розрахована на комутацію навантаження до 3 А при 250 В AC або до 3 А при 30 В DC.

Реле підходить для побутової техніки, невеликих електроприладів, HVAC-систем, блоків керування та промислової автоматики, де потрібне компактне реле з невеликим споживанням котушки та виконанням корпусу, придатним для технологічного очищення плати після пайки.

Функціонал

• 1 група контактів, нормально розімкнений контакт — 1 Form A / NO
• Комутація навантаження до 3 А при 250 В AC або до 3 А при 30 В DC
• Котушка керування на 12 В DC
• Знижене споживання котушки — 200 мВт
• Контакти з матеріалу AgNi — срібло-нікель
• Виконання SH / Wash tight — підвищений захист від потрапляння мийної рідини під час очищення плати після пайки

Котушка керування

OJ-SH-112LM належить до версій LM, тобто має котушку зі зниженим споживанням 200 мВт. Для 12-вольтової версії опір котушки становить приблизно 720 Ом, напруга спрацювання — до 9 В DC, а напруга відпускання — близько 1,2 В DC.

Контакти та навантаження

• Номінальне навантаження для цієї LM-версії: до 3 А при 250 В AC або до 3 А при 30 В DC
• Максимальна комутована напруга: 30 В DC / 277 В AC
• Початковий опір контактів: до 100 мОм
• Мінімальне рекомендоване навантаження: 100 мА, 5 В DC
• Час спрацювання для LM-версії: до 15 мс
• Час відпускання: до 4 мс

Ізоляція та виконання

Серія OJ має підвищену електричну міцність між котушкою та контактами — до 4000 Vrms. Виконання SH означає Wash tight — корпус має підвищений захист від потрапляння мийної рідини під час технологічного очищення плати після пайки. Це не означає, що реле призначене для роботи у воді, занурення або постійного контакту з вологою.

Ключові параметри

Призначення виводів

Реле має 4 виводи для монтажу в отвори друкованої плати: два виводи котушки керування та два виводи нормально розімкненого силового контакту. Для правильного розведення плати потрібно орієнтуватися на вигляд знизу, тобто зі сторони виводів.

Роз’яснення маркування

• OJ — серія реле з електричною міцністю між котушкою та контактами до 4000 Vrms
• SH — Wash tight, підвищений захист від потрапляння мийної рідини під час очищення плати після пайки
• 1 — однополюсне реле
• 12 — котушка на 12 В DC
• LM — версія на 3 А з котушкою 200 мВт

Повний каталожний код цієї модифікації в документації TE Connectivity: OJ-SH-112LM,000. Для пошуку або підбору заміни також можна використовувати внутрішній номер виробника 1461404-6.

Тлумачення виконання корпусу:

SH / Wash tight

У маркуванні OJ-SH-112LM частина SH означає виконання Wash tight. Це виконання має підвищений захист від потрапляння мийної рідини всередину реле під час технологічного очищення плати після пайки.

Таке реле краще підходить для виробничого монтажу, де після пайки плата може проходити очищення від залишків флюсу. При цьому Wash tight не слід сприймати як повністю герметичне виконання для занурення у воду, ультразвукового очищення без обмежень або роботи у вологому середовищі.

SS / Flux proof

У маркуванні, наприклад OJ-SS-112LM, частина SS означає виконання Flux proof. Це захист від потрапляння флюсу всередину корпусу під час пайки через виводи та монтажні отвори.

Версія SS / Flux proof підходить для звичайного монтажу на друковану плату, але не призначена для повного миття плати після пайки, занурення в мийні рідини або ультразвукового очищення.

Типові застосування

• побутова техніка та кухонні електроприлади
• модулі керування живленням
• HVAC-системи
• промислова автоматика
• комутація невеликих AC/DC навантажень через плату керування
• плати, які після пайки можуть проходити технологічне очищення
