S60N18R, TO-220, Потужний польовий транзистор (N-Channel, 60V, 180A, 2.8 mOhm) /Si-Tech/

S60N18R — це високоефективний N-канальний силовий MOSFET-транзистор нового покоління від компанії Si-Tech Semiconductor. Завдяки наднизькому внутрішньому опору у відкритому стані та колосальному запасу по струму, цей транзистор створений для роботи у важких режимах комутації, де ключовими вимогами є мінімальний нагрів та максимальна надійність.

Транзистор випускається у класичному вивідному корпусі TO-220 (індекс R у кінці маркування), що забезпечує зручний монтаж на радіатор за допомогою гвинта або притискної кліпси.

Практична сфера застосування:

• BMS-плати (БМС): Ідеально підходить для ремонту та збірки потужних акумуляторів (електровелосипеди, самокати, інвертори, системи резервного живлення, шурупокрути). Завдяки струму до 180А та низькому опору, плата керування захистом буде значно менше грітися під навантаженням.
• Контролери електродвигунів (DC Motor Control): ШІМ-регулятори швидкості потужних двигунів постійного струму, човнові мотори, дитячі електромобілі.
• DC-DC Перетворювачі: Потужні понижувальні чи підвищувальні модулі живлення.
• SMPS / Блоки живлення: Імпульсні джерела живлення, інвертори 12V/24V в 220V на етапі низьковольтного високовольтного перетворення.
• Автомобільна електроніка: Системи комутації автомобільної бортової мережі (12В–24В), підігріви, лебідки, керування вентиляторами.

Головні переваги та розбір параметрів:

1. Екстремальний струм (180А при Tc = 25°C): Транзистор має величезну щільність струму. Навіть при нагріванні корпусу до 100°C, він здатний довготривало пропускати через себе 114 Ампер. У пікових імпульсних режимах (наприклад, пускові струми двигунів) він витримує до 720А.
2. Наднизький опір Rds(on) — всього 2.8 мОм (міліом): Внутрішній опір відкритого каналу — один із найголовніших параметрів. Чим він менший, тим менше падіння напруги на транзисторі, і відповідно — транзистор майже не виділяє «паразитного» тепла при проходженні великих струмів. Це економить місце на радіаторах та підвищує ККД пристрою.
3. Запас по лавинній енергії (100% Avalanche Tested — 900 мJ): При комутації індуктивного навантаження (трансформатори, електродвигуни, реле) виникають потужні сплески зворотної напруги (самоіндукція). S60N18R протестований на стійкість до таких ударів і легко витримує викиди енергії до 900 мДж без пробою.

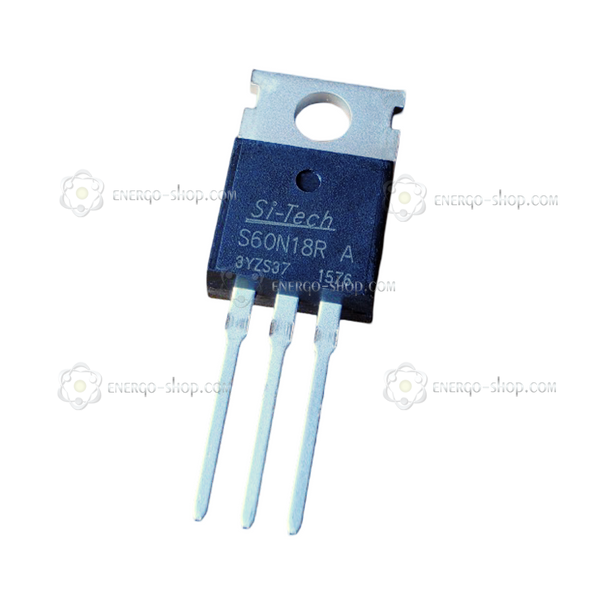

Розшифровка маркування з корпусу (згідно з фото):

На оригінальному транзисторі нанесено чітке лазерне гравіювання:

• Si-Tech — бренд виробника (SI-TECH SEMICONDUCTOR).
• S60N18R — модель транзистора, де:
  • S — фірмова серія силових MOSFET.
  • 60 — максимальна напруга стік-витік (Vds = 60V).
  • N — тип каналу (N-Channel).
  • 18 — номінальний струм (код 18 означає 180 Ампер).
  • R — тип корпусу (літера R вказує на стандартний пластиковий TO-220 з металевим «вушком»).

Технічні характеристики в цифрах:

Поради майстру щодо монтажу та експлуатації:

• Керування затвором: Попри те, що транзистор починає відкриватися вже при 3В, для досягнення мінімального опору в 2.8 мОм на затвор необхідно подавати повноцінні 10В – 12В. Не рекомендується підключати затвор напряму до 5В чи 3.3В логіки мікроконтролерів (Arduino/ESP32) без проміжного драйвера — транзистор буде «недовідкритий», перейде в лінійний режим і миттєво згорить від перегріву під навантаженням.
• Охолодження: Попри низький опір, при струмах понад 15-20А обов'язково використовуйте радіатор. Оскільки задня металева підкладка корпусу TO-220 з'єднана з середнім виводом Drain (Стік), при кріпленні на загальний радіатор обов'язково використовуйте слюдяну або силіконову термопрокладку та ізоляційну шайбу-втулку під гвинт.
• Захист затвору: Рекомендується встановити резистор номіналом 4.7 – 22 Ом послідовно із затвором для усунення високочастотного дзвону при комутації, а також підтягувальний резистор 10 кОм між затвором (Gate) та витоком (Source), щоб транзистор самовільно не відкривався від випадкових наведень, коли лінія керування знеструмлена.
