SC8934QFER, QFN-32 мікросхема (Southchip)

Мікросхема SC8934QFER від компанії SOUTHCHIP SEMICONDUCTOR TECHNOLOGY є універсальним рішенням для створення Power Bank пристроїв. Вона не лише забезпечує заряджання батареї, а й дозволяє використовувати її для живлення інших пристроїв.

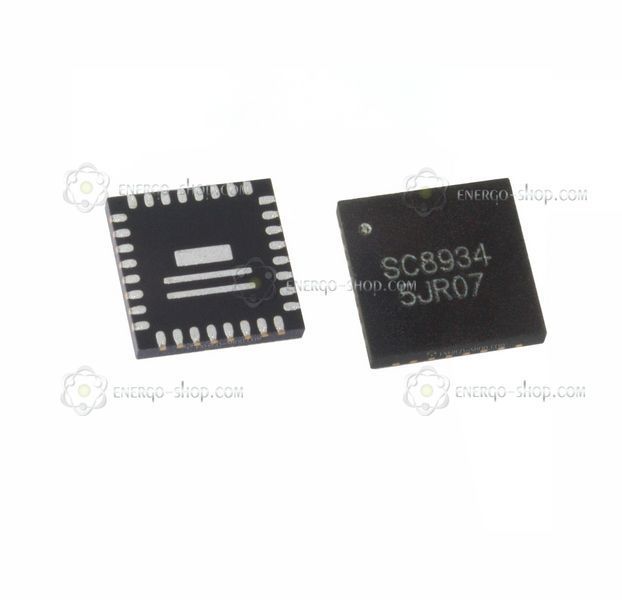

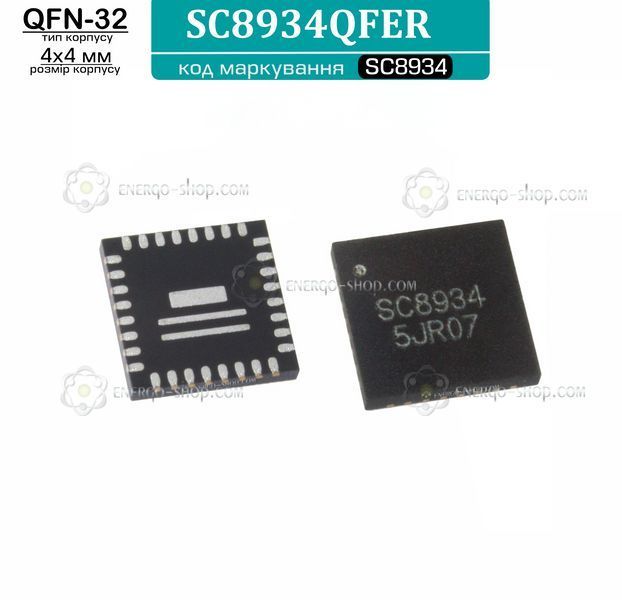

Маркування мікросхеми скорочене кодом SC8934.
Другий рядок маркування містить серійний номер, який не впливає на технічні характеристики мікросхеми. Серійний номер може змінюватися в кожній новій партії. Основне маркування, яке визначає модель, розташоване у першому рядку.

SC8934 підтримує функції синхронного понижувального заряджання та реверсивного підвищувального розряджання. Інтегровані MOSFET із низьким опором (RDS_ON) забезпечують високу ефективність роботи при напрузі до 12 В. У режимі заряджання мікросхема підтримує автоматичне керування трикроковим заряджанням (відновлювальне заряджання, заряджання із постійним струмом та постійною напругою). У режимі розряджання SC8934 забезпечує до 95% ефективності при живленні 9В/2А навантаження від акумулятора з напругою 3,7В.

Особливості:

• Підтримка заряджання та живлення через три USB порти з незалежним керуванням.

• Інтегрований інтерфейс I2C для налаштування режимів роботи та моніторингу параметрів (струму, напруги, температури).

• Функція швидкого заряджання через DP/DM інтерфейс.

• Високий рівень безпеки: захист від перенапруги, перевантаження, короткого замикання та перегріву.

• Підтримка функції температурного моніторингу (NTC).

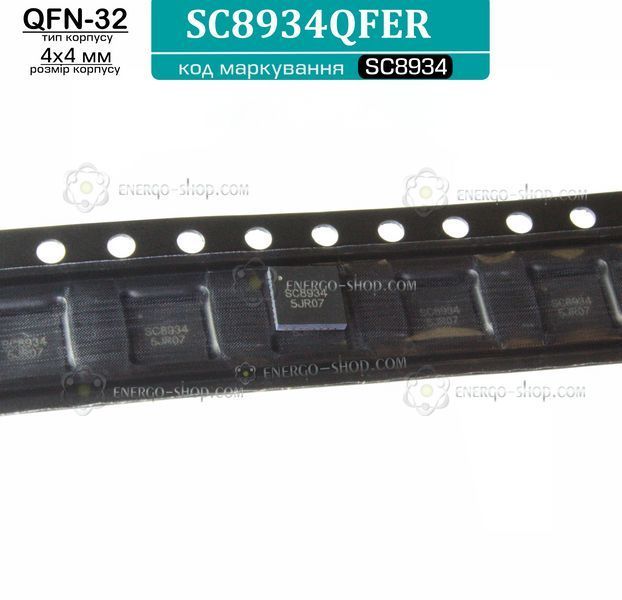

Мікросхема виготовлена у компактному корпусі QFN-32 (4x4 мм), що спрощує інтеграцію в пристрої.

SC8934 є оптимальним вибором для створення сучасних Power Bank з підтримкою швидкого заряджання, моніторингу стану акумулятора та можливістю живлення зовнішніх пристрої

Сфери застосування:

• Павербанки.
• Зарядні пристрої для літій-іонних батарей.
• Пристрої швидкого заряджання.
• Смарт-розетки USB.
