Мікросхема VPS8504B від виробника VESC (Very Power Incorporated) — це надійний спеціалізований драйвер двотактного трансформатора, який широко застосовується для ремонту та відновлення роботи малогабаритних ізольованих джерел живлення. Цей компонент забезпечує якісну гальванічну розв'язку та захист інтерфейсів передачі даних (CAN, RS-485, RS-232, SPI, I2C), відрізняючись при цьому мінімальним енергоспоживанням у режимі очікування.

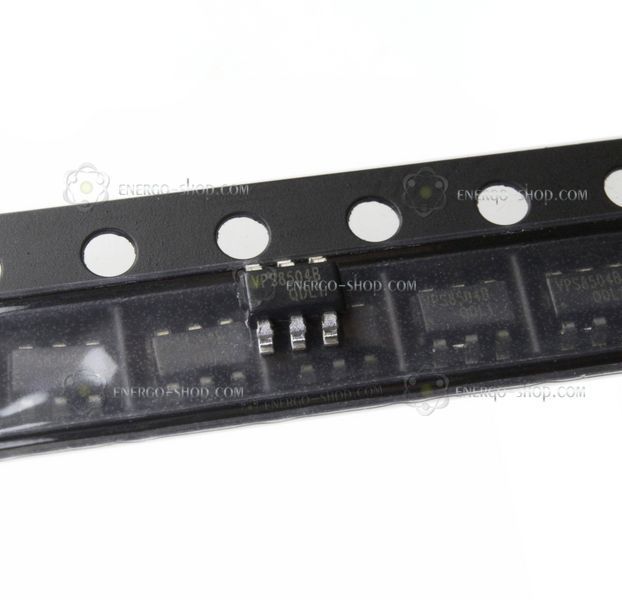

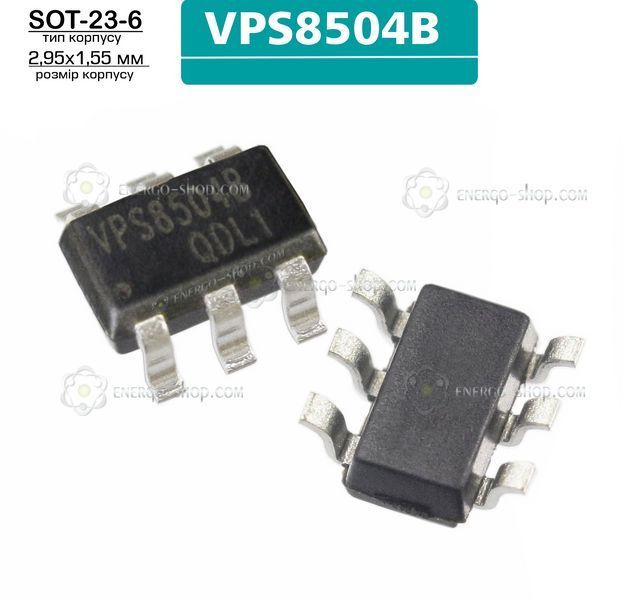

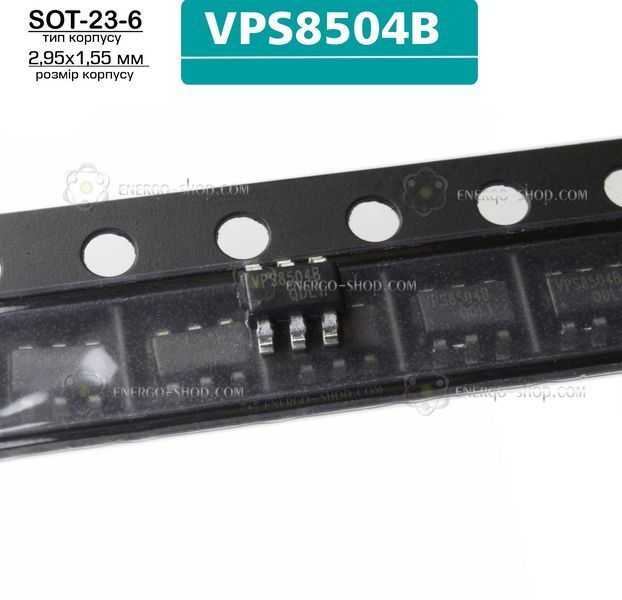

Розшифровка маркування на корпусі
Для впевненості у правильному підборі деталі наводимо розшифровку заводського маркування:
- VPS8504B (перший рядок) — cерія драйвера.
- Буква "B" в кінці маркввання означає наявність вбудованого силового транзистора LDMOS (24В / 0.12 Ом), розширений діапазон вхідної напруги (2.8В – 6В) та внутрішній обмежувач струму до 1.7А для захисту відновленої плати від перевантажень.
- Нижній рядок (алфавітно-цифровий код) — номер партії та дата виготовлення (внутрішня службова інформація заводу).
Головні робочі характеристики VPS8504B
- Живлення: стабільна робота при вхідній напрузі від 2.8В до 6В.
- Потужність: розрахована на вихідну потужність від 1 до 3 Вт (дозволяє отримати напругу від 3.3В до 24В залежно від параметрів трансформатора).
- Захист: вбудований захист від перегріву та тривалого короткого замикання із функцією автоматичного самовідновлення після усунення проблеми.
- Температурний режим: безперебійна робота в умовах від -40°C до +125°C.
- Енергоефективність: наявність виводу Enable (EN) дозволяє системі переводити драйвер у сплячий режим.
Призначення контактів (Розпіновка VPS8504B):
- Pin 1 (D1) — Вихід першого силового ключа (стік LDMOS): Підключається до першого виводу первинної обмотки силового трансформатора.
- Pin 2 (VCC) — Вхід живлення мікросхеми: Робочий діапазон напруги становить від 2.8В до 6В. Обов'язково потребує шунтування керамічним конденсатором для придушення завад.
- Pin 3 (D2) — Вихід другого силового ключа (стік LDMOS): Підключається до другого виводу первинної обмотки силового трансформатора.
- Pin 4 (EN) — Вхід керування роботою (Enable): Високий логічний рівень активує драйвер, а низький — миттєво переводить мікросхему в ультраекономний режим сну (Sleep mode).
- Pin 5 (GND) — Спільний вивід (Заземлення): Основний мінус живлення, який також електрично з'єднаний із внутрішньою підкладкою кристала для відведення тепла.
- Pin 6 (CLK) — Вхід зовнішньої синхронізації частоти: Опціональний вивід для підключення зовнішнього генератора тактових імпульсів, що дозволяє уникнути паразитних гармонійних завад у чутливих схемах.
У якій техніці найчастіше потребує заміни?
Ця мікросхема є типовим компонентом при ремонті наступного обладнання:
- Промислові системи управління, контролери та плати автоматики.
- Точне вимірювальне та медичне обладнання.
- Ланцюги живлення для драйверів затворів IGBT.
- Ізольовані лінії USB.
- Різноманітне телекомунікаційне обладнання.
Замовляйте якісні електронні компоненти для ремонту техніки в інтернет-магазині Energo-Shop.com — ми забезпечимо швидку доставку та надійний сервіс!
