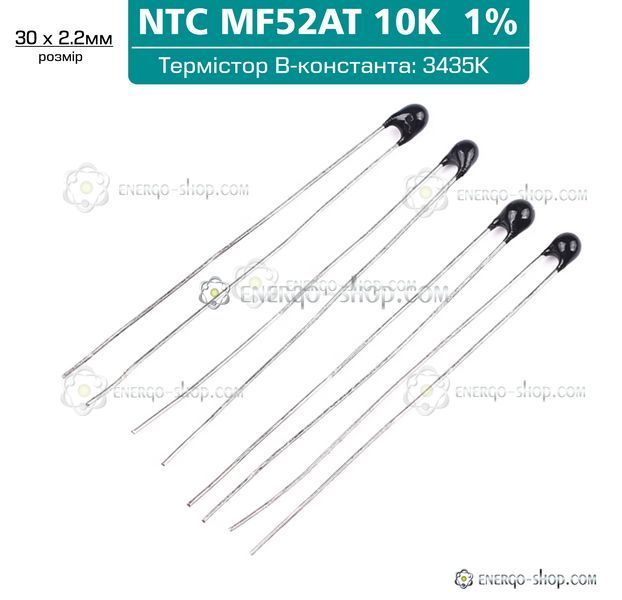

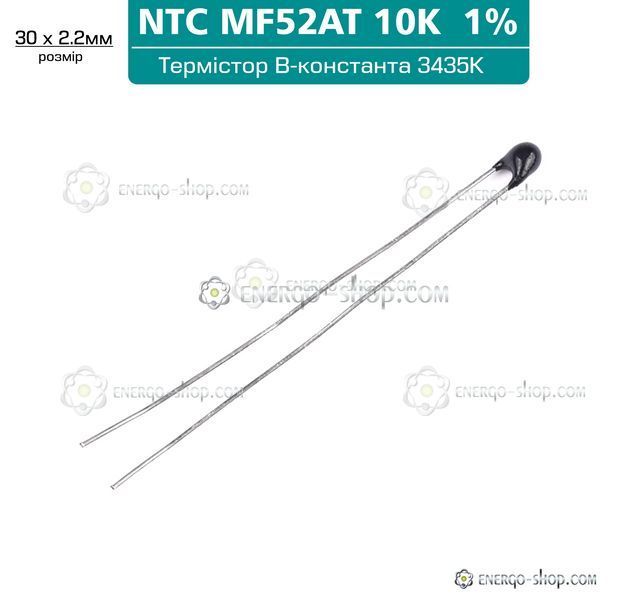

Прецизійний краплеподібний NTC-термістор MF52AT-103 призначений для високоточного вимірювання температури в електронних схемах. Це класичний датчик з негативним температурним коефіцієнтом: при нагріванні його опір прогнозовано знижується. Деталь універсальна і чудово підходить для ремонту та проектування BMS-плат, систем розумного дому, термостатів, блоків живлення, побутової техніки та кліматичного обладнання, де потрібна еталонна стабільність показників.
- Номінальний опір (при 25°C): 10 кОм
- Допуск опору: ±1%
- B-константа (B25/50): 3435K
- Діапазон робочих температур: від -55 °C до +125 °C
- Коефіцієнт розсіювання (δ): ≥ 2 мВт/°C
- Теплова постійна часу (τ): ≤ 7 сек у нерухомому повітрі
- Опір ізоляції: ≥ 100 МОм (при 100V DC)

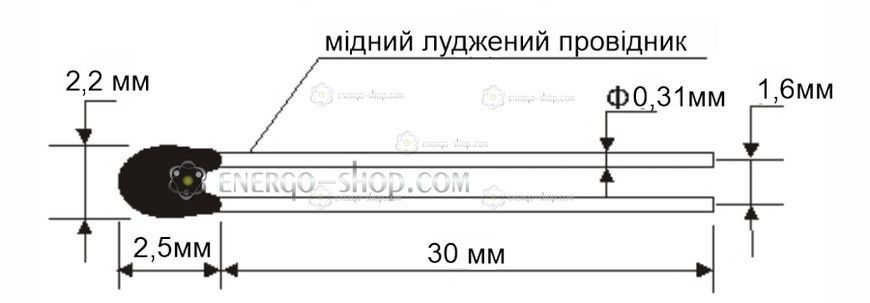

- Максимальний діаметр епоксидної краплі: 2.5 мм
- Максимальна довжина головки: 3.0 мм
- Мінімальна довжина виводів: 25 мм
- Діаметр виводів: 0.3 ±0.05 мм (луджений сталевий дріт)
- Крок між виводами: 1.7 ±0.5 мм
На корпусі краплеподібних термісторів серії MF52 зазвичай відсутнє повноцінне текстове маркування через мініатюрні розміри. Параметр 103 у назві, цео розшифровується як 10 × 10³ Ом (10 кОм). Жодних додаткових символів, кодів партії чи дати виготовлення на самій деталі не друкується — всю технічну інформацію виробники зазначають виключно на пакуванні. Тому для верифікації деталі перед монтажем завжди використовуйте мультиметр.
Розпіновка та підключення
NTC-термістор є пасивним резистивним компонентом і не має полярності. Обидва виводи є абсолютно рівнозначними. Ви можете впаювати термістор у плату будь-якою стороною, не побоюючись переполюсовки. Датчик широко використовується як у простих аналогових схемах (наприклад, у зв'язці з компараторами, реле чи операційними підсилювачами), так і в мікроконтролерних системах (Arduino, ESP, STM32) або безпосередньо як замінний компонент на платах управління побутової техніки (холодильники, бойлери, кондиціонери).
Що означає B-константа та параметр (B25/50)?
B-константа (B-коефіцієнт) визначає крутизну кривої падіння опору при зміні температури. Позначка (B25/50) означає, що цей коефіцієнт був розрахований виробником на основі вимірювання опору в двох еталонних температурних точках: при +25°C та при +50°C. Це стандартний фізичний показник, який дозволяє інженерам і майстрам точно підбирати аналог для заміни згорілого датчика.
Правильний вибір між профілями 3435K та 3950K є критично важливим для ремонту будь-якої техніки. Якщо встановити датчик з іншим коефіцієнтом, аналогова схема чи мікропроцесор приладу почнуть неправильно розраховувати температуру: чим сильніше нагріватиметься деталь, тим більшою ставатиме похибка.
- Профіль 3435K: Має більш пологу криву зміни опору. Забезпечує високу точність у середньому діапазоні (від кімнатної температури до помірного нагріву). Саме ця константа є галузевим стандартом для датчиків захисту акумуляторних збірок, побутових термостатів та кліматичної техніки.
- Профіль 3950K: Має крутіший графік (опір падає різкіше). Оптимально підходить для приладів з високими робочими температурами або різкими їх перепадами.
Порівняння модифікацій серії MF52/58
| Модель |
Опір / Точність |
B-константа |
Матеріал корпусу |
Переваги та призначення |
| MF52AT-103 (Поточна) |
10 кОм / ±1% |
3435K |
Епоксидна смола (крапля) |
Висока прецизійність (1%). Ідеально для точних BMS-плат та кліматичних систем з вузьким діапазоном. |
| MF52AT-103 (3950K) |
10 кОм / ±5% |
3950K |
Епоксидна смола (крапля) |
Масовий стандарт (5%) для широких перепадів температур, часто застосовується у недорогій електроніці. |
| MF58-103 |
10 кОм / ±5% |
3950K |
Скляна колба (DO-35) |
Захист від агресивного середовища. Витримує нагрівання до +250 °C (підходить для 3D-принтерів). |
