20*14.5*13мм Алюмінієвий радіатор з клейким термоінтерфейсом

Алюмінієвий радіатор 20×14.5×13 мм з клейким термоінтерфейсом: ідеальне охолодження для SOP18/DIP18

Це компактний алюмінієвий радіатор з габаритами 20×14.5×13, створений спеціально для точкового відведення тепла від мікросхем, драйверів та інших гарячих компонентів.

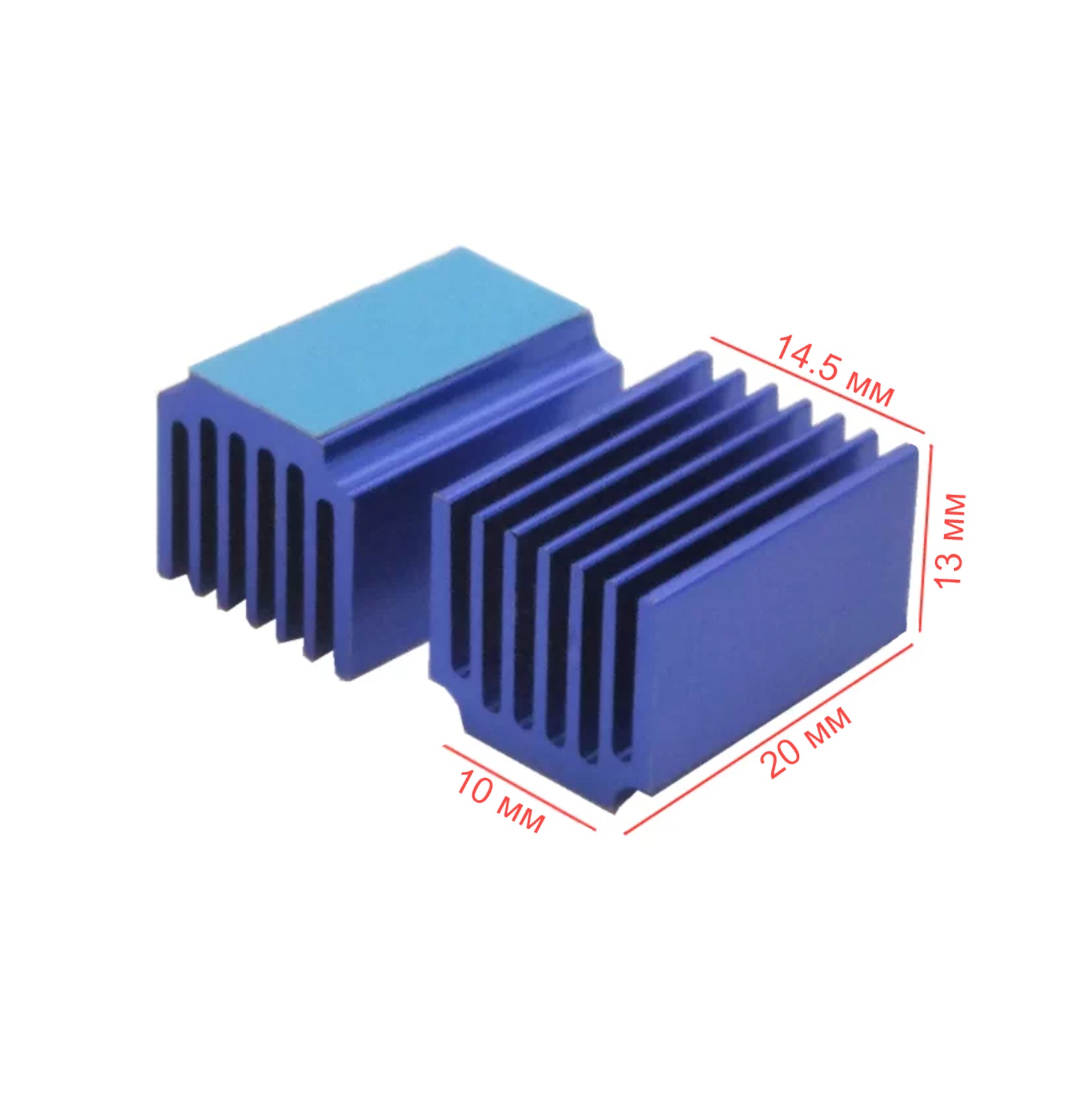

Головна фішка цієї моделі — продумана геометрія: верхня частина з ребрами має розмір 20×14.5 мм для максимальної площі розсіювання, а от контактна основа (підошва) плавно звужується до 20×10 мм.

Завдяки цьому радіатор ідеально стає на корпуси мікросхем типу SOP18 та DIP18 а також SOP16 та DIP16 Він накриває корпус мікросхеми, але не занадто звисає над виводами мікросхеми, що повністю виключає ризик короткого замикання сусідніх SMD-елементів.

Вам не доведеться гратися з термопастою чи термоклеєм — на підошву вже нанесено якісний клейкий термоінтерфейс. Просто знежирте поверхню мікросхеми, зніміть захисну плівку та міцно притисніть радіатор на пару секунд.

Характеристики:

• Матеріал: Анодований алюміній синього кольору (висока тепловіддача, захист від окислення).
• Габарити по ребрах (максимальні): 20×14.5 мм.
• Висота: 13 мм.
• Розмір контактної основи (підошви): 20×10 мм (спеціальне звуження для сумісності з SOP18/DIP18).
• Тип монтажу: Самоклейний (через термопровідну пластину).
• Колір: Синій.

Розпіновка та монтаж:

Електричних виводів (розпіновки) немає, оскільки деталь пасивна. Монтується виключно на пластикову або металеву частину корпусу компонента. Під час встановлення слідкуйте, щоб алюмінієві краї радіатора не торкалися струмопровідних ніжок мікросхеми.

Переваги для майстрів:

• Ювелірна точність: Звужена база 20×10 мм мм гарантує відсутність КЗ на контактах мікросхеми.
• Чистий монтаж: Жодної розмазаної термопасти по платі, монтаж займає 5 секунд.
• Ефективність у тісноті: Висота 13 мм забезпечує велику площу для розсіювання тепла навіть у щільних корпусах приладів.

Застосування:

Ідеально підходить для охолодження чипів на платах Arduino та Raspberry Pi, драйверів крокових двигунів,  лінійних стабілізаторів напруги, та мережевих контролерів.
