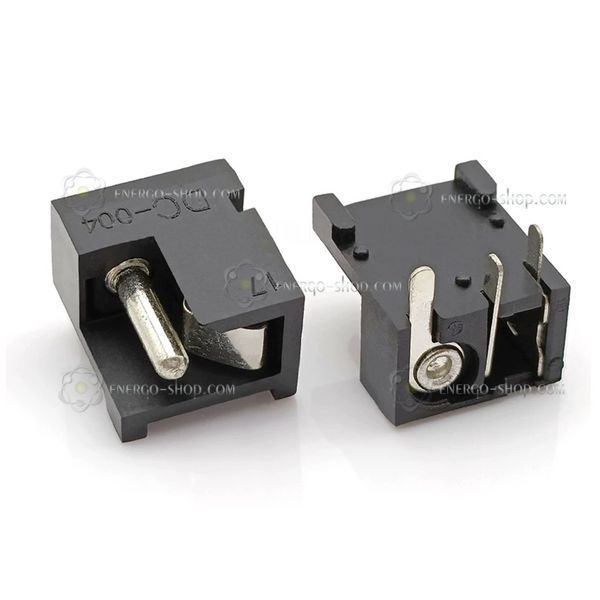

Гніздо роз'єму живлення (модифікація DC-004) для монтажу на друковану плату. Призначене для підключення малопотужних побутових приладів, ремонту електроніки та DIY-проєктів. Обладнане додатковим вимикаючим контактом, який автоматично спрацьовує при під'єднанні штекера (третій контакт розмикає ланцюг внутрішнього живлення від батареї або іншого джерела).
Особливості модифікацій (вибір у характеристиках)
Товар доступний у двох варіантах виконання корпусу та матеріалу центрального штифта. Будь ласка, оберіть потрібну опцію перед замовленням:
- Корпус з ABS-пластику (Базова версія):
- Центральний штифт: сталевий (металевий) з нікелевим покриттям.
- Температурний режим: робоча температура до 80°C, деформація пластику починається при 95–105°C.
- Нюанси монтажу: підходить виключно для акуратної ручної пайки паяльником. Потребує швидкого нанесення припою, щоб тепло по контактах не розплавило посадкові місця в корпусі. Не підходить для термофенів чи паяльних печей.
- Корпус із термостійкого пластику (PRO-версія):
- Центральний штифт: латунний з нікелевим покриттям (забезпечує кращу провідність та стійкість до окислення).
- Температурний режим: витримує пікові короткочасні навантаження під час пайки до 240–260°C.
- Нюанси монтажу: ідеальний вибір для будь-якого типу монтажу, включаючи професійне паяння хвилею припою. Корпус зберігає геометрію та жорсткість навіть при тривалішому прогріві масивних контактів.
Основні технічні параметри

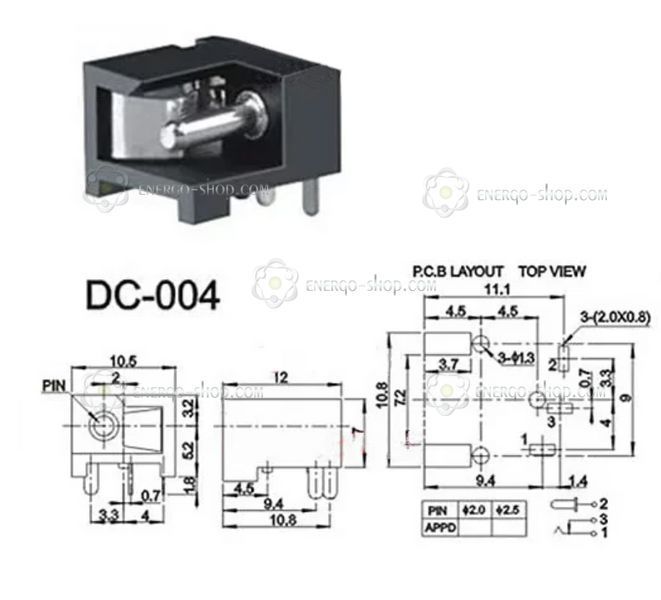

- Розміри гнізда: зовнішній діаметр — 5.5 мм, внутрішній штифт — 2.1 мм.
- Тип монтажу: вивідний (пайка в отвори на друкованій платі / THT).
- Контакти: сталеві, вкриті нікелем для захисту від корозії.
- Номінальне навантаження: 12V / 1A
- Контактний опір: ≤ 0.03 Ом
- Опір ізоляції: ≥ 100 МОм
- Випробувальна напруга: не менше AC 250V (50 Гц)
- Зусилля вставлення та витягування: 3–15 N
- Ресурс роботи: до 5 000 циклів підключення.
Сфера застосування
Заміна роз'ємів у блоках живлення. Модернізація застарілої апаратури, побутова техніка, конструювання систем автоматизації, макетування та розробка прототипів електронних пристроїв.
від 80 грн.
від 50 грн.
