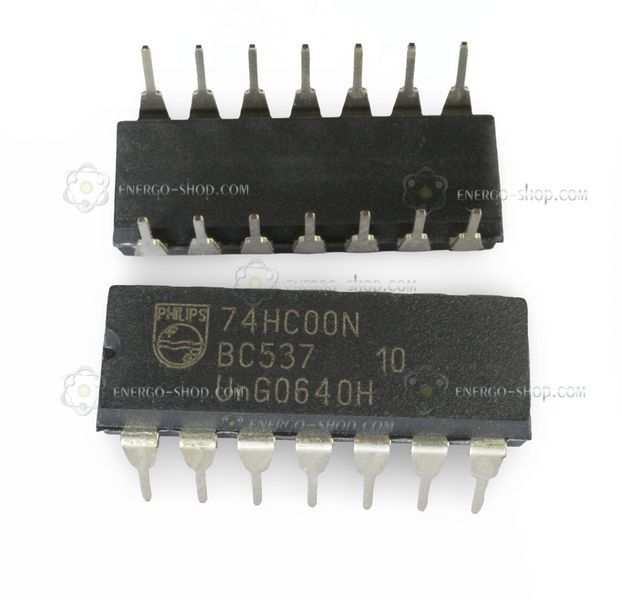

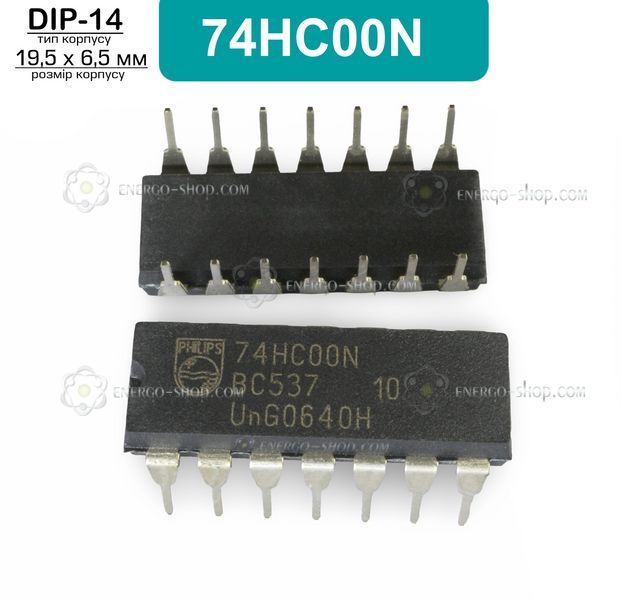

74HC00N — це високошвидкісна КМОП-мікросхема (CMOS) від виробника Philips Semiconductors , яка містить чотири незалежні логічні елементи 2-І-НЕ (NAND). Вона є повним функціональним аналогом, сумісним за виводами (pin-to-pin) з мікросхемами низькопотужної логіки Шотткі (LSTTL). Відрізняється значно нижчим енергоспоживанням та широким діапазоном робочої напруги.
Основні технічні характеристики:
| Параметр |
Значення |
| Тип логіки |
2-І-НЕ (NAND) |
| Кількість логічних елементів |
4 |
| Кількість входів на один елемент |
2 |
| Діапазон напруги живлення (Vcc) |
2.0 В – 6.0 В |
| Тип корпусу |
DIP-14 |
| Вихідний струм (при Vcc = 4.5 В) |
5.2 мА |
| Час затримки поширення сигналу |
7 нс (типове значення) |
| Робочий діапазон температур |
від -40°C до +125°C |
| Захист від статичної напруги (ESD) |
HBM > 2000 В; MM > 200 В |
Особливості та переваги:
- Енергоефективність: Завдяки КМОП-технології споживання струму зведено до мінімуму.
- Сумісність: Стандартне цоколювання дозволяє легко замінювати старіші компоненти серії 74LS00.
- Надійність: Вбудована схема захисту від електростатичного розряду.
- Зручний монтаж: Корпус DIP-14 ідеально підходить для вивідного паяння на друковані плати та швидкого прототипування на безпайкових макетних платах (breadboard).
Сфери застосування:
- Побудова цифрових схем та базової логіки.
- Інвертування сигналів та узгодження рівнів.
- Проєктування генераторів імпульсів, тригерів і лічильників.
- DIY-проєкти та узгодження периферії для мікроконтролерів.
