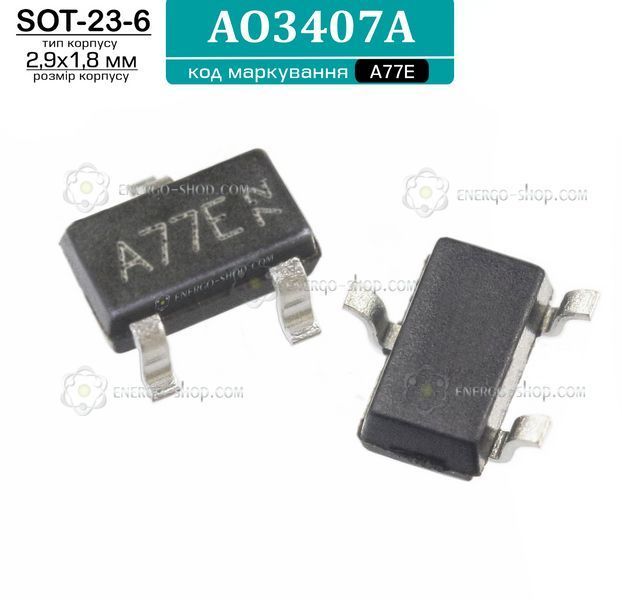

AO3407A, SOT23, P-канальний польовий транзистор, код-A77E, 4.2A/30V /Alpha & Omega/

AO3407A — це P-канальний MOSFET-транзистор від виробника Alpha & Omega Semiconductor у компактному корпусі SOT-23. Транзистор розрахований на напругу до -30 В і підходить для комутації живлення, роботи як електронний ключ, захисту від переполюсовки, а також для використання у PWM-схемах.

Завдяки низькому опору відкритого каналу AO3407A добре підходить для компактних пристроїв, де важливі малі втрати потужності та невеликий нагрів при комутації навантаження.

Основні характеристики:

• Тип транзистора: P-Channel MOSFET
• Максимальна напруга стік-витік VDS: -30 В
• Струм стоку ID: до -4.3 А при VGS=-10 В
• Імпульсний струм стоку IDM: до -25 А
• Опір відкритого каналу RDS(ON): до 48 мОм при VGS=-10 В
• RDS(ON) при керуванні від логічного рівня: до 78 мОм при VGS=-4.5 В
• Порогова напруга затвора VGS(th): від -1.4 до -2.4 В
• Максимальна напруга затвор-витік VGS: ±20 В
• Розсіювана потужність: до 1.4 Вт при 25°C
• Діапазон робочої температури переходу: від -55 до +150°C
• Корпус: SOT-23

Призначення:

• комутація живлення в портативній електроніці;
• використання як P-канальний ключ у DC-схемах;
• схеми захисту від переполюсовки живлення;
• PWM-керування навантаженням;
• ремонт плат живлення, зарядних пристроїв, контролерів і модулів електроніки;
• заміна аналогічних P-канальних MOSFET у корпусі SOT-23 з відповідними параметрами.

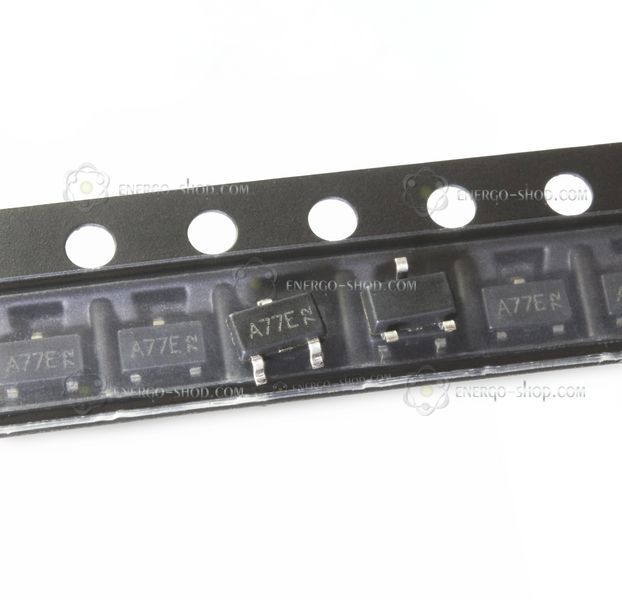

Маркування на корпусі:

На корпусі транзистора може бути нанесене скорочене SMD-маркування A77E. Це не повна назва моделі, а код на корпусі, за яким компонент можна ідентифікувати на платі або під час ремонту.

Повна модель компонента: AO3407A.

Розташування виводів SOT-23:

Коротко про вибір:

AO3407A варто обирати, коли потрібен компактний P-канальний MOSFET на -30 В із малим опором каналу та можливістю керування від напруги затвора -4.5 В. Для заміни на платі важливо перевіряти не тільки маркування на корпусі, а й тип транзистора, розташування виводів, допустиму напругу, струм і RDS(ON).
