Біполярний NPN-транзистор BC817-25 виробництва компанії JSCJ (Jiangsu-Changjing) — це компонент загального призначення для поверхневого монтажу. Він розроблений для використання у низькочастотних підсилювальних каскадах (AF-додатках) та в якості ефективного електронного ключа для керування навантаженнями. Завдяки високому колекторному струму та низькій напрузі насичення, цей транзистор у компактному пластиковому SMD-корпусі SOT-23 чудово підходить для ремонту плат керування побутової техніки, автомобільної електроніки та різноманітних драйверів. Є комплементарною парою до PNP-транзисторів серії BC807.
Маркування

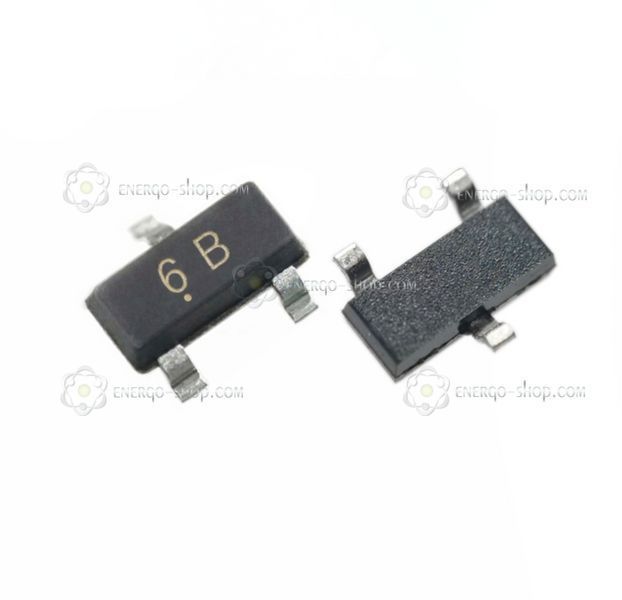

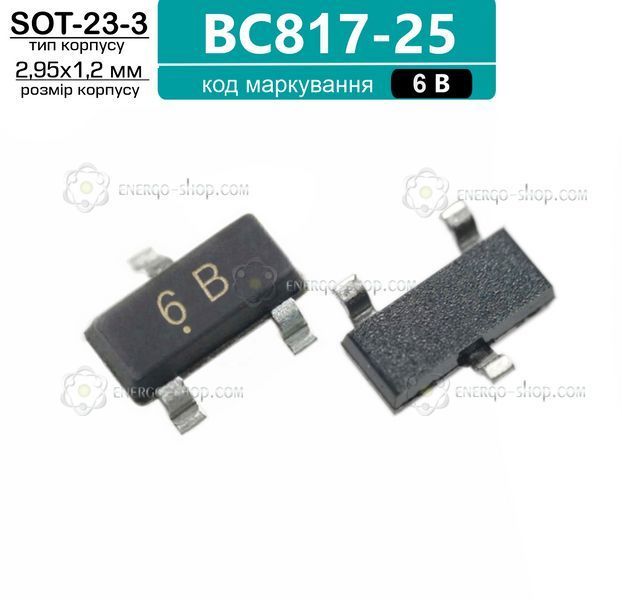

На лицьовій стороні компонента нанесене точне заводське маркування 6B. Поруч із цим основним кодом на корпусі інших виробників можуть бути вигравіювані додаткові крапки, дрібні літери або символи — це змінний код виробничої партії або дата випуску конкретної лінії. Під час підбору деталі для ремонту ці додаткові символи слід повністю ігнорувати, оскільки вони відрізняються в кожній новій поставці. Головний і єдиний ідентифікатор саме для цієї моделі — код 6B.
Основні технічні характеристики

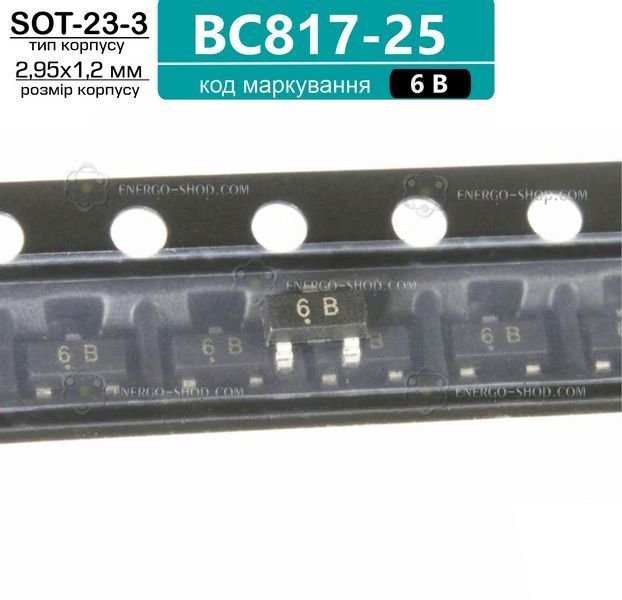

Для збереження ідеального стану контактів під час транспортування, при замовленні дрібних партій транзистори постачаються у вигляді акуратних відрізків оригінальної заводської стрічки (cut tape), а не розсипом.
- Тип провідності: NPN
- Тип корпусу: SOT-23 (SMD)
- Максимальна напруга колектор-емітер (VCEO): 45 В
- Максимальна напруга колектор-база (VCBO): 50 В
- Максимальний струм колектора (IC): 500 мА
- Максимальна розсіювана потужність (PC): 300 мВт
- Гранична частота (fT): 100 МГц
Розпіновка (корпус SOT-23)
Щоб уникнути помилок під час монтажу, використовуйте наступну конфігурацію виводів (вигляд зверху, маркуванням до себе, два контакти знизу, один зверху):
- Вивід 1 (Base / База): Керуючий контакт, куди подається базовий струм для відкриття транзистора.
- Вивід 2 (Emitter / Емітер): У транзисторах NPN-структури цей вивід зазвичай підключається до загального мінуса (GND).
- Вивід 3 (Collector / Колектор): Основний вихід для підключення керованого навантаження.
Порівняння модифікацій серії BC817
Лінійка транзисторів BC817 поділяється на кілька класів, які відрізняються лише діапазоном коефіцієнта підсилення по постійному струму (hFE). Наведена таблиця допоможе перевірити, чи підходить вам саме 25-та версія:
| Модель (Клас) |
Маркування |
Коефіцієнт підсилення (hFE) |
Характеристика |
| BC817-16 |
6A |
100 – 250 |
Базова версія з найменшим підсиленням. Використовується у простих схемах, де цей параметр не є критичним. |
| BC817-25 (Поточна модель) |
6B |
160 – 400 |
Оптимальний баланс характеристик. Найбільш поширена модифікація, яка перекриває вимоги абсолютної більшості ремонтних завдань. |
| BC817-40 |
6C |
250 – 600 |
Високочутлива версія, призначена для каскадів, що працюють із дуже слабкими струмами керування. |
