CS8509E — це монофонічна мікросхема підсилювача потужності звуку від виробника Chipstar. Вона підтримує перемикання режимів Class D / Class AB і призначена для портативної акустики, мультимедійних колонок, гучномовців та іншої електроніки, де потрібен компактний підсилювач із живленням від акумулятора або зовнішнього джерела.
Мікросхема працює в широкому діапазоні живлення, має високу ефективність у режимі Class D, низький рівень EMI та вбудовані захисти від короткого замикання, перевантаження по струму й перегріву.
Функціонал
- монофонічний підсилювач потужності звуку
- перемикання між режимами Class D та Class AB
- вихідна потужність до 8.5 Вт у режимі Class D
- підтримка роботи з навантаженням 4 Ом та 8 Ом
- диференційний аудіовхід IN+ / IN-
- диференційний вихід на динамік VO+ / VO-
- вхід керування вимкненням SD
- вхід вибору режиму роботи ABD
Інтеграція
CS8509E виконана в корпусі ESOP-8L, тому добре підходить для компактних плат. У режимі Class D мікросхема може працювати без зовнішнього LC-фільтра на виході, що спрощує схему, зменшує кількість деталей і економить місце на платі.
Для керування передбачено два службові виводи: SD для увімкнення / вимкнення мікросхеми та ABD для вибору режиму Class AB або Class D.
Ефективність
- ККД у режимі Class D — до 90%
- низький рівень електромагнітних завад EMI
- високий коефіцієнт пригнічення пульсацій живлення PSRR — до -80 дБ при 217 Гц
- швидкий запуск — близько 200 мс
- низький рівень шуму під час увімкнення та вимкнення
Енергозбереження
- робоча напруга живлення: 2.5–9.2 В
- струм спокою: близько 4.6 мА при 7.5 В
- струм спокою: близько 2.5 мА при 3.6 В
- струм у режимі вимкнення: близько 0.1 мкА
Ключові параметри
| Модель |
CS8509E |
| Тип мікросхеми |
монофонічний аудіопідсилювач потужності |
| Режими роботи |
Class D / Class AB |
| Напруга живлення |
2.5–9.2 В |
| Вихідна потужність Class D |
до 8.5 Вт при VDD = 8.5 В, RL = 4 Ом, THD+N = 10% |
| Вихідна потужність Class AB |
до 8.0 Вт при VDD = 8.5 В, RL = 4 Ом, THD+N = 10% |
| ККД |
до 90% у режимі Class D |
| PSRR |
до -80 дБ при 217 Гц |
| Частота перемикання |
750 кГц |
| Час запуску |
близько 200 мс |
| Корпус |
ESOP-8L |
Приклади вихідної потужності
| Режим |
Умови |
Потужність |
| Class D |
VDD = 8.5 В, RL = 4 Ом, THD+N = 10% |
8.5 Вт |
| Class D |
VDD = 7.4 В, RL = 4 Ом, THD+N = 10% |
7.0 Вт |
| Class D |
VDD = 5.0 В, RL = 4 Ом, THD+N = 1% |
2.65 Вт |
| Class AB |
VDD = 8.5 В, RL = 4 Ом, THD+N = 10% |
8.0 Вт |
| Class AB |
VDD = 7.4 В, RL = 4 Ом, THD+N = 10% |
6.9 Вт |
| Class AB |
VDD = 5.0 В, RL = 4 Ом, THD+N = 10% |
3.0 Вт |
Призначення виводів
| Вивід |
Позначення |
Призначення |
| 1 |
SD |
керування вимкненням: низький рівень — вимкнено, високий рівень — увімкнено |
| 2 |
ABD |
вибір режиму роботи: Class AB або Class D |
| 3 |
IN+ |
позитивний аудіовхід |
| 4 |
IN- |
негативний аудіовхід |
| 5 |
VDD |
живлення |
| 6 |
VO+ |
позитивний вихід на динамік |
| 7 |
VO- |
негативний вихід на динамік |
| 8 |
GND |
земля |

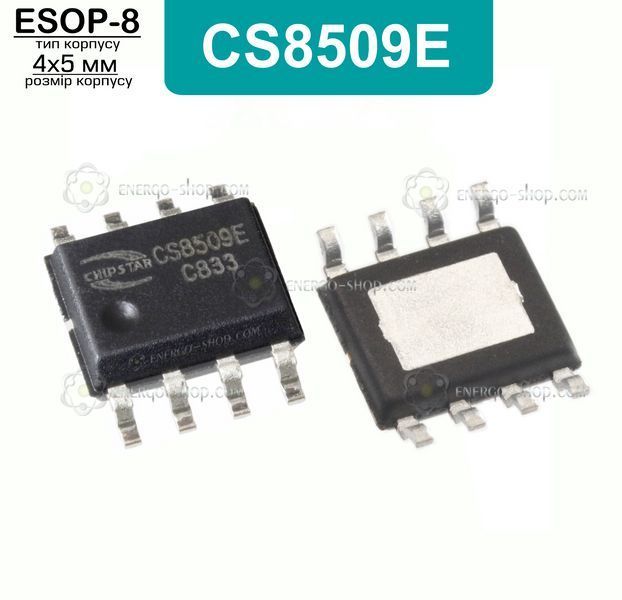

Роз’яснення маркування
Основне маркування мікросхеми — CS8509E. Саме за цим позначенням потрібно підбирати компонент для ремонту або заміни.
На корпусі також є додатковий код нижче. Це код партії / виробничого випуску, тому він може відрізнятися на мікросхемах з різних поставок і не є окремою моделлю.
Типові застосування
- портативні колонки
- мультимедійна акустика
- гучномовці
- акумуляторні аудіопристрої
- плати ремонту та заміни аудіопідсилювачів
