CYPD3171-24LQXQ, QFN-24 мікросхема, код маркування CYPD3171-C

СYPD3171-24LQXQ є високоінтегрованим контролером порту USB Type-C з сімейства EZ-PD™ CCG3PA від компанії Infineon. Ця мікросхема відповідає останнім стандартам USB Type-C та USB Power Delivery (PD). Вона спеціально розроблена для застосувань у павербанках.

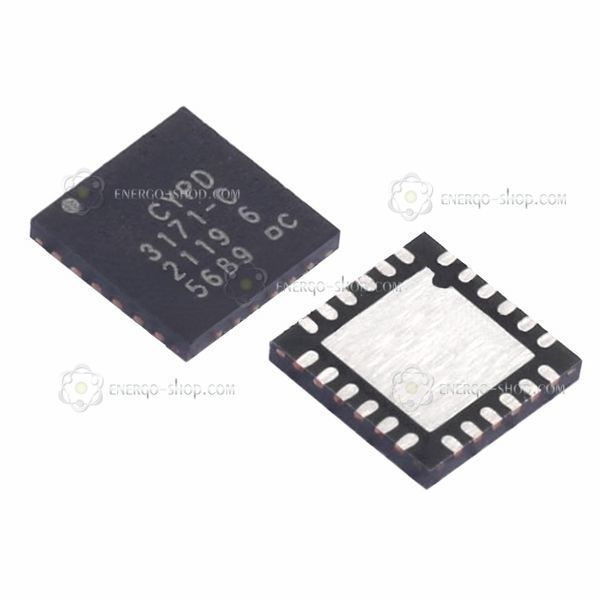

Маркування мікросхеми вказане в першому та другому рядках — це єдине ціле: CYPD3171-C. Саме воно визначає модель мікросхеми CYPD3171-24LQXQ.
Третій і четвертий рядки маркування — це лише серійний номер, який змінюється від партії до партії. Їх можна не враховувати при ідентифікації мікросхеми.

Опис:

Це комплексне рішення, що інтегрує 32-розрядний процесор Arm® Cortex®-M0, 64 КБ флеш-пам'яті та 8 КБ SRAM. Мікросхема включає повний трансивер Type-C USB PD, всі необхідні кінцеві резистори для порту Type-C, вбудовані схеми зворотного зв'язку для регулювання напруги (VBUS) та захист від електростатичного розряду (ESD) системного рівня. CYPD3171-24LQXQ підтримує стандарт USB PD ревізії 3.1, включаючи режим програмованого джерела живлення (PPS). Вона також підтримує різні протоколи заряджання, такі як QC 4.0, Apple charging 2.4A, AFC та BC 1.2.

Технічні характеристики:

• Серія: EZ-PD™ CCG3PA
• Номер компонента: CYPD3171-24LQXQ
• Застосування: Павербанки
• Підтримка USB Type-C та USB PD: Так, включаючи USB PD 3.1 та PPS
• Підтримка протоколів заряджання: QC 4.0, Apple charging 2.4A, AFC, BC 1.2
• Процесор: 32-розрядний Arm® Cortex®-M0
• Пам'ять: 64 КБ Flash, 8 КБ SRAM
• Напруга живлення (VBUS_IN_DISCHARGE): від 3.0 В до 24.5 В (витримує до 30 В)
• Напруга живлення (VDDD): від 2.7 В до 5.5 В
• Захист: Захист від короткого замикання VBUS до CC, OVP, OCP, UVP, SCP (захист від короткого замикання), захист від ESD системного рівня
• Діапазон робочих температур: Розширений промисловий від -40°C до +105°C
• Корпус: 24-контактний QFN (Quad Flat No-Lead)
• Бутлоадер: Присутній, підтримка оновлення прошивки через CC або SWD

⚠️ Важлива інформація для ремонту павербанків:

Мікросхема CYPD3171-24LQXQ вже містить апаратну підтримку протоколів швидкої зарядки, таких як PD 3.1, QC 4.0, Apple 2.4A, AFC, BC 1.2 — вони реалізовані всередині чипа ще на заводі.
Проте сам чип не має прошивки, яка керує роботою цих протоколів у конкретному павербанку.

Без відповідної прошивки, записаної виробником пристрою або вручну після заміни,
контролер не зможе забезпечити зарядку — навіть якщо електронно він справний.

🔧 Після заміни мікросхеми обов’язково потрібно записати прошивку, яка відповідає саме вашій моделі павербанка. Це можна зробити через порт USB-C (CC) або через інтерфейс SWD, використовуючи спеціальне програмувальне обладнання (наприклад, MiniProg3 або CCG3PA EVK (CY4532))

Для програмування скористатесь утілітами та ознайомтесь з керівництвом.

EZ-PD™ Configuration Utility допомагає налаштувати та програмувати

EZ-PD™ Configuration Utility — це графічний інтерфейс на базі додатку для Microsoft Windows, розроблений компанією Infineon, який допомагає користувачам CCGx/PAG1S пройти процес налаштування та програмування чіпа. Цей інструмент дозволяє користувачам:

• Вибирати та налаштовувати параметри, які потрібно змінити.

• Програмувати отриману конфігурацію на цільовий пристрій CCGx/PAG1S.
