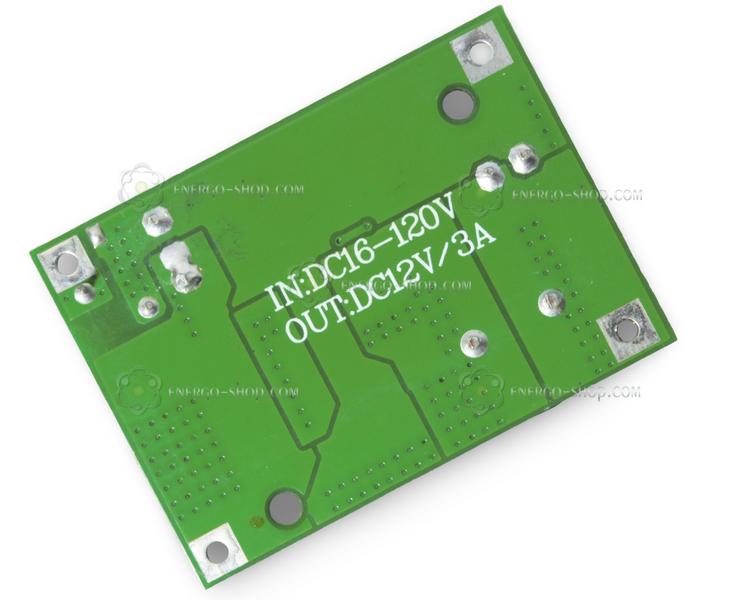

DC-DC Понижуючий модуль живлення 12В 3А (вхід 16-120V)

У нас представлені два варіанти понижуючих модулів стабілізованої напруги:

• Модуль 12В 3А – працює у діапазоні вхідної напруги 16-120В та забезпечує стабільні 12В постійного струму.
• Модуль 24В 2А – працює у діапазоні вхідної напруги 30-120В та забезпечує стабільні 24В постійного струму.

Обидва модулі дозволяють отримати надійне живлення для вашої техніки від широкого діапазону джерел постійного струму.

Застосування:

Модуль чудово підходить для використання в електротранспорті, такому як моноколеса, електровелосипеди, електросамокати та інші. Він дозволяє отримати стабільні 12В або 24В від штатного акумулятора, незалежно від зміни вхідної напруги в межах, зазначених у характеристиках.

Основні характеристики:

• Вхідна напруга:
  • для 12В 3А — 16-120В DC
  • для 24В 2А — 30-120В DC
• Вихідна напруга: 12В DC або 24В DC (стабілізована, залежно від модифікації)
• Максимальний вихідний струм: 3А (12В) / 2А (24В)
• Максимальна потужність: 36Вт (12В) / 48Вт (24В)
• ККД: до 95% (чим менший перепад напруги, тим вища ефективність)
• Захист: від перегріву, перевантаження, короткого замикання
• Робоча температура: -40°C ... +85°C
• Розміри: 42 × 30 × 17 мм
• Частота роботи: 140 кГц

Для стабільної роботи різниця між вхідною та вихідною напругою повинна бути не менше 4 В.

Підключення модуля:

1. Правильне підключення проводів:
   • IN+ – вхідний "плюс" (підключається до джерела живлення)
   • IN- – вхідний "мінус" (підключається до джерела живлення)
   • OUT+ – вихідний "плюс" (підключається до пристрою, що потребує живлення 12В або 24В)
   • OUT- – вихідний "мінус" (загальний провід для навантаження)
2. Послідовність підключення:
   1. Спочатку підключіть дроти модуля до джерела живлення (НЕ ПОДАЮЧИ ЖИВЛЕННЯ!)
   2. Підключіть навантаження (пристрій, який працює від 12В або 24В).
   3. Переконайтеся у правильності з'єднань.
   4. Після цього подайте напругу на вхід.

Застереження:

Не підключайте навантаження до модуля коли на модулі є живлення, інакше він може вийти з ладу.

Охолодження:

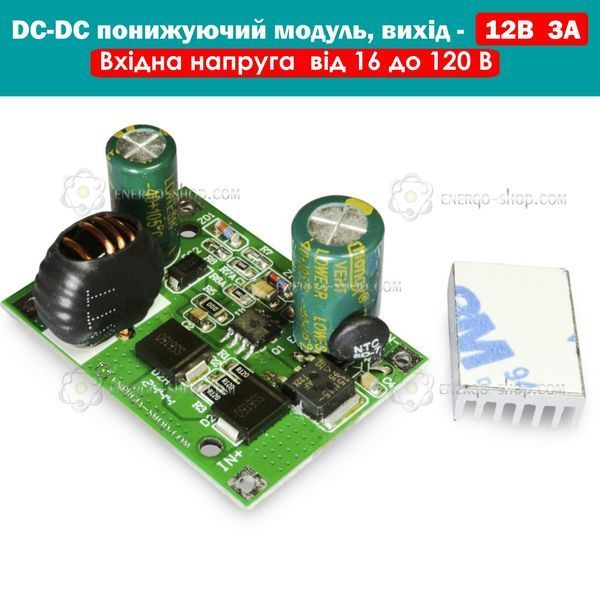

В комплекті з модулем постачається алюмінієвий радіатор з клейкою теплопровідною основою, достатньо зняти захисну плівку і приклеїти його до силових елементів (діоди та транзистор), як показано на фото.

Також опціонально ви можете обрати модуль із вже вклеєним радіатором на теплопровідний герметик. Радіатор в такому модулі без зусиль зняти вже не вийде.

Тепловізійне фото:

Найсвітлійші компоненти найбільше нагріваються — орієнтуйтеся на них при встановленні радіатора.

Додаткові рекомендації:

• Не допускайте короткого замикання на виході.
• Якщо споживана потужність вашого пристрою перевищує 30Вт (для 12В) або 40Вт (для 24В), варто забезпечити додаткове охолодження модуля.
• Уникайте підключення проводів під напругою, щоб уникнути іскор та пошкодження контактів.

Цей модуль є надійним рішенням для стабільного живлення 12В або 24В від широкого діапазону вхідних напруг. Підходить для автомобільних, промислових та побутових застосувань.
