EG1163 — це високовольтна мікросхема керування живленням постійного струму (DC-DC) з понижуючим перетворенням та високим струмом, розроблена компанією Electronic Giant (EG micro). Завдяки інтегрованому еталонному джерелу живлення, осцилятору, підсилювачу помилок, обмеженню струму, захисту від короткого замикання та напівмостовому драйверу, вона ідеально підходить для високовольтних застосувань з великими струмами. Мікросхема підтримує вхідну напругу живлення до 600 В при використанні зовнішніх високовольтних MOSFET-транзисторів.
Ключові характеристики:
- Тип мікросхеми: Високовольтна понижуюча мікросхема керування живленням DC-DC

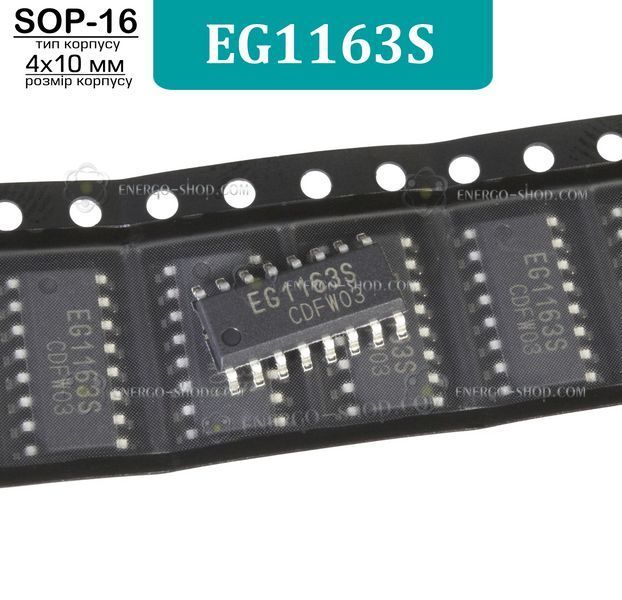

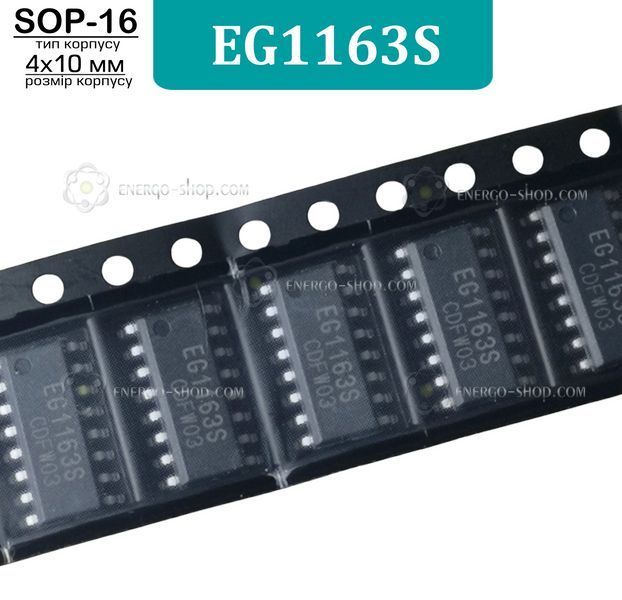

- Корпус: SOP16
- Вхідна напруга (VB): 10 В до 600 В
- Напруга живлення VCC: 10 В до 20 В
- Напруга увімкнення VCC (EG1163): Типово 15 В (діапазон 14 В - 17 В)
- Напруга вимкнення VCC (EG1163): Типово 9 В (діапазон 8 В - 10 В)
- Напруга увімкнення VCC (EG1163S): Типово 8.5 В (діапазон 7.5 В - 9.3 В)
- Напруга вимкнення VCC (EG1163S): Типово 7.5 В (діапазон 6.7 В - 8.3 В)
- Вихід 5В опорної напруги (REF5V): 4.8 В - 5.0 В (типово 4.9 В), струм до 50 мА
- Частота перемикання: Регулюється зовнішнім конденсатором (0-300 кГц). Формула для розрахунку: $f=(14.4 \times 10^6) / Cp$ (Cp в пФ)
- Максимальний коефіцієнт заповнення: 95%
- Захист: Захист від зниженої напруги (UVLO), обмеження струму MOSFET за циклом, захист від короткого замикання на виході
- Діапазон робочих температур: -45 °C до 125 °C
Особливості:
- Схема синхронного випрямлення для високовольтних застосувань з великим струмом
- Можливість встановлення робочої частоти за допомогою зовнішнього конденсатора
- Вбудована функція блокування при зниженій напрузі (UVLO)
- Контроль обмеження струму MOSFET за циклом
- Підтримка зарядки акумуляторних батарей
- Захист від короткого замикання на виході
Важливі відмінності між EG1163 та EG1163S:
Модифікації EG1163 та EG1163S відрізняються параметрами напруги увімкнення та вимкнення VCC, що важливо враховувати при виборі мікросхеми для конкретного застосування.
- **EG1163** має вищі порогові значення VCC для увімкнення (14-17В, типово 15В) та вимкнення (8-10В, типово 9В).
- **EG1163S** має нижчі порогові значення VCC для увімкнення (7.5-9.3В, типово 8.5В) та вимкнення (6.7-8.3В, типово 7.5В).
Типові застосування:
- Перетворювачі для електричних мотоциклів
- Перетворювачі для електричних велосипедів
- Високовольтні аналогові/цифрові системи
- Промислові системи керування
- Телекомунікаційні системи живлення
- Power over Ethernet (PoE)
- Портативні мобільні пристрої
- Інверторні системи
