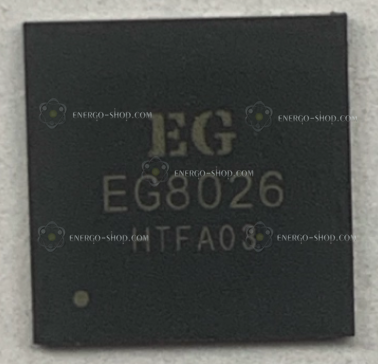

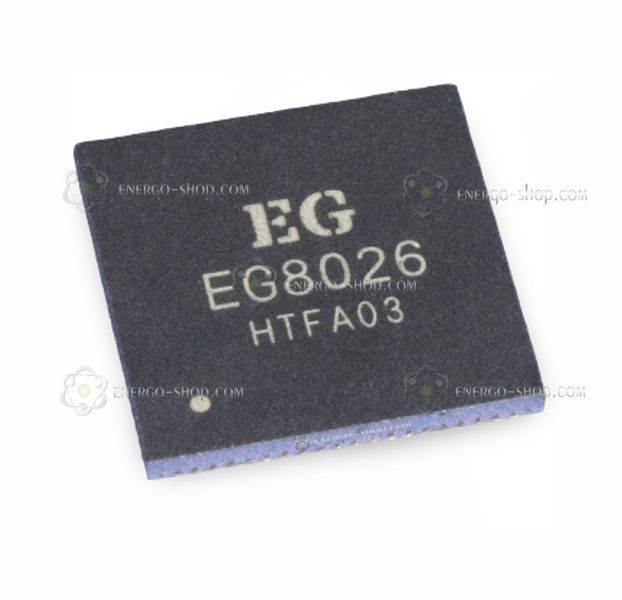

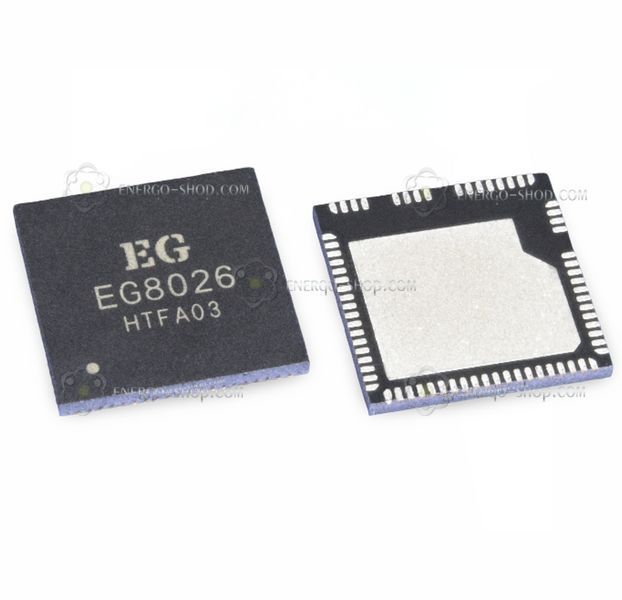

EG8026, QFN-70, PFC+SPWM мікросхема контролер інвертора /EGmicro/

EG8026 — керуюча мікросхема від виробника EGmicro, спеціально розроблена для DC/AC інвертора  (перетворення постійної напруги в змінну) та PFC Boost (підвищуючий коректор коефіцієнта потужності) у системах заряд / інвертор. Інтегрує 2× високовольтні half-bridge драйвери (драйвери напівмостових силових ключів) з робочою напругою до 600V, призначені для керування MOSFET або IGBT у силовому інверторному каскаді. Підтримує кілька режимів модуляції, функції захисту, UPS-логіку роботи, а також серійний інтерфейс (UART) для задання та зчитування параметрів (функції APP та CFG).

Функціонал

• Керування DC/AC інвертором (SPWM) та PFC Boost
• Кілька режимів модуляції та набір функцій захисту
• Підтримка UPS-функції
• Серійний інтерфейс (UART): можливість задавати та зчитувати параметри
• Підтримка функцій APP та CFG
• Коропус: QFN70

Інтеграція

• UART для налаштувань і читання параметрів системи
• Індикація станів: LEDG (робота) / LEDR (аварія)
• Охолодження: FAN_PWM (керування) та FAN_RPM_IN (контроль обертів)
• PCHG_RLY — керування реле попереднього заряду DC-шини (Precharge Relay)

Ключові особливості

• Інтегровані 2× 600V half-bridge HV драйвери, керуюча здатність ±2A
• SPWM керування інвертором (типово несуча 20 кГц)
• Вибір частоти синусоїди: 50 Гц / 60 Гц
• Налаштування Dead-Time через DT1/DT0 (4 варіанти)
• Вбудовані входи захисту пікового струму ключів: SDHIN* (high-side) / SDLIN* (low-side)
• Захисти: перенапруга, перевантаження/перевищення струму, перегрів, коротке замикання (залежить від реалізації плати)

Ключові параметри

• HV драйвери: 2× 600V half-bridge
• Струм керування драйвера: ±2A
• SPWM несуча: 20 кГц
• Частота синусоїди: 50/60 Гц

Призначення виводів (корисне на практиці)

• FRQSEL — вибір 50/60 Гц
• SST — керування Soft-Start
• DT0/DT1 — вибір Dead-Time
• VDC_IN — контроль / зворотний зв’язок DC-шини
• VAC_FB — зворотний зв’язок по AC (петля стабілізації інвертора)
• SD1/SD2 — швидке відключення драйверів (захист)
• SDHIN1/SDHIN2 — захист пікового струму high-side
• SDLIN1/SDLIN2 — захист пікового струму low-side
• PCHG_RLY — керування реле попереднього заряду
• TFB1/TFB2 — контроль температури (перегрів)

Роз’яснення маркування

• Основне позначення: EG8026

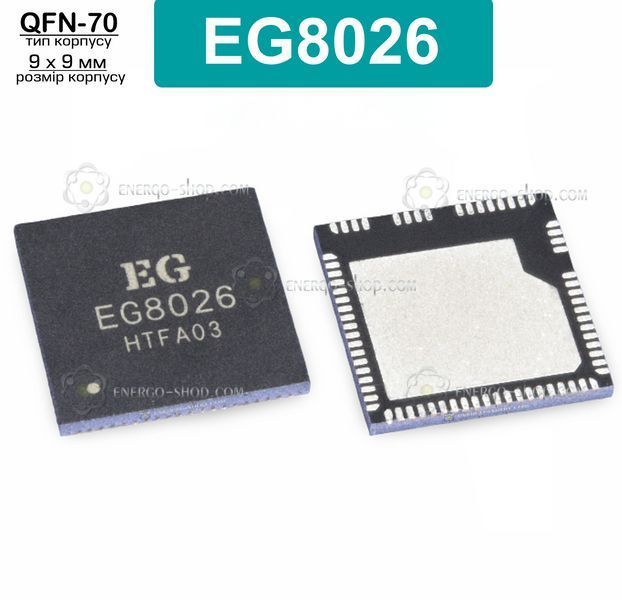

• Корпус у цій картці: QFN70 (перевіряйте сумісність із посадковим місцем плати)

Типові застосування

• Інвертори та UPS у системах заряд/інвертор (DC/AC + PFC Boost)
• Силові рішення на MOSFET/IGBT із синусоїдальним виходом
