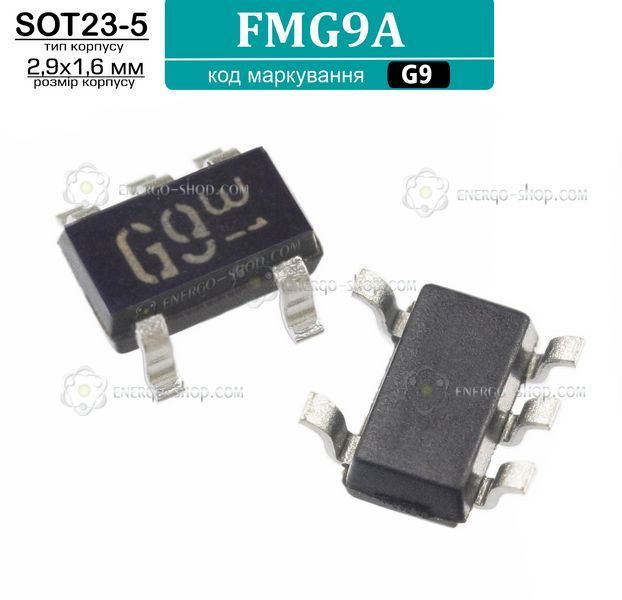

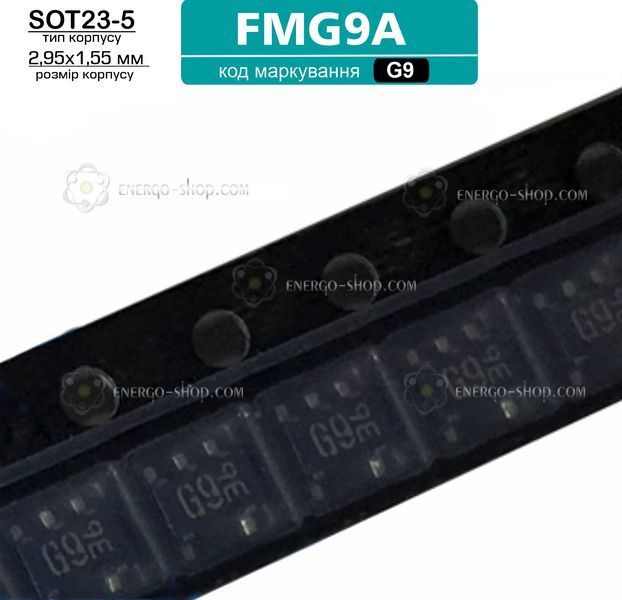

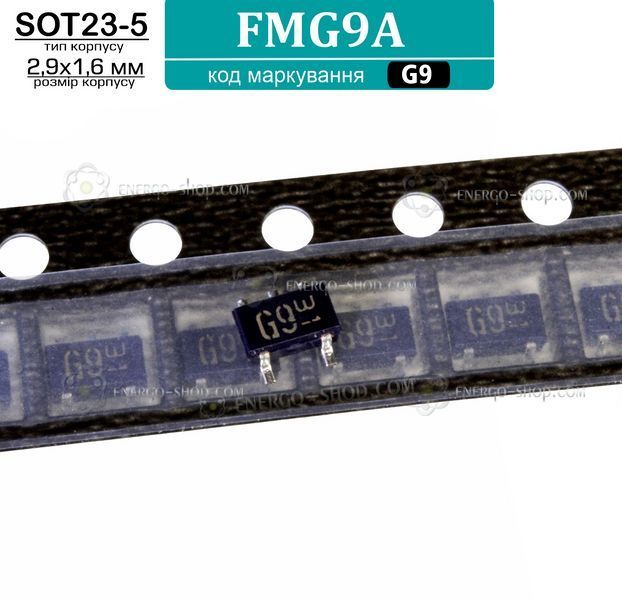

G9, SOT23-5, двоканальний біполярний NPN транзистор FMG9A

FMG9A — двоканальний біполярний NPN транзистор із вбудованими резисторами (тип цифровий)

FMG9A — це двоканальний біполярний транзистор NPN типу від японського виробника Rohm Semiconductor зі вбудованими базовими резисторами, призначений для роботи в цифрових схемах керування, де потрібне просте та компактне рішення для комутації або інвертування сигналу. Такий транзистор часто називають цифровим транзистором, оскільки він оптимізований для прямого керування від мікроконтролерів або логіки без необхідності додаткових зовнішніх резисторів.

Що таке цифровий транзистор?

Цифровий транзистор — це звичайний біполярний транзистор із уже вбудованими в корпус резисторами між базою та емітером, а також між входом і базою. Це дозволяє напряму підключати його до цифрових виходів логічних схем або мікроконтролерів без зовнішніх компонентів.

Поняття «цифровий» не означає, що це логічна мікросхема чи щось програмоване — це звичайний аналоговий транзистор із додатковою зручністю для використання в цифрових схемах.

Ключові характеристики:

• Тип: NPN, двоканальний
• Максимальна напруга колектора (V_CC): 50 В
• Максимальний струм колектора (I_C): 100 мА
• Максимальна потужність розсіювання: 300 мВт
• Вбудовані резистори: R1 = 10 кОм, R2 = 10 кОм
• Частота переходу f_T: 250 МГц (тип.)
• Температура кристалу: до 150 °C

Корпус:

• SOT23-5 (UMT5): 5-вивідний компактний корпус
• Візуально схожий на SOT-353, але більше за розмірами

Застосування:

• Інвертори
• Інтерфейси логіки
• Мікроконтролерні керування
• Драйвери навантаження малого струму
• Цифрові буфери або перемикачі

Порівняння з іншими моделями серії:

💡 Якщо вам потрібен транзистор для цифрових схем у компактному корпусі — FMG9A є ідеальним вибором. Головне — переконайтесь, що ви обираєте саме SOT-23 (5 виводів), а не схожий SOT-25 , або SOT-353 оскільки їх легко сплутати візуально по фото.
