GL3520 (QFN-88) — це USB 3.0 хаб-контролер від виробника Genesys Logic для багатопортових USB пристроїв.
GL3520 — функціональна мікросхема, яка використовується як контролер USB-хаба (розгалужувача). Дозволяє реалізувати повноцінний USB 3.0 HUB на 4 порти з підтримкою високої швидкості передачі даних та швидкої зарядки пристроїв.
Версія в корпусі QFN-88 є максимально функціональною: підтримує індивідуальне керування портами, двоколірні LED-індикатори та розширене керування живленням.
Функціонал
- Контролер USB 3.0 HUB (4 downstream порти)
- Підтримка USB 3.0 / 2.0 / 1.1
- Вбудований PHY (USB 3.0 + USB 2.0)
- Вбудований 8-бітний контролер (MCU)
- Підтримка SPI Flash для прошивки
- Multi-TT архітектура (окремий транслятор на кожен порт)
Інтеграція
- Корпус QFN-88 (10×10 мм)
- Підключення до 4 USB портів
- Підтримка зовнішньої SPI Flash
- Мінімальна обв’язка (кварц 25 МГц + живлення)
- Вбудований стабілізатор 5V → 3.3V
Ефективність
- Підтримка SuperSpeed (USB 3.0)
- Стабільна робота при великому навантаженні
- Оптимізована передача даних між портами
- Зниження EMI завдяки керуванню сигналами
Енергозбереження
- Підтримка режимів USB 3.0 U0 / U1 / U2 / U3
- Автоматичний перехід у режими зниженого споживання
- Підтримка self-powered та bus-powered режимів
Ключові параметри
- Модель: GL3520
- Тип: USB 3.0 Hub Controller
- Кількість портів: 4
- Інтерфейс: USB 3.0 / 2.0 / 1.1
- Живлення: 5V / 3.3V / 1.2V
- Корпус: QFN-88 (10×10 мм)
- Кварц: 25 МГц
Особливості саме версії QFN-88
- Індивідуальне керування живленням кожного порту
- Підтримка режиму individual / gang
- Двоколірні LED (Green / Amber) для кожного порту
- Більш гнучка конфігурація порівняно з QFN-64

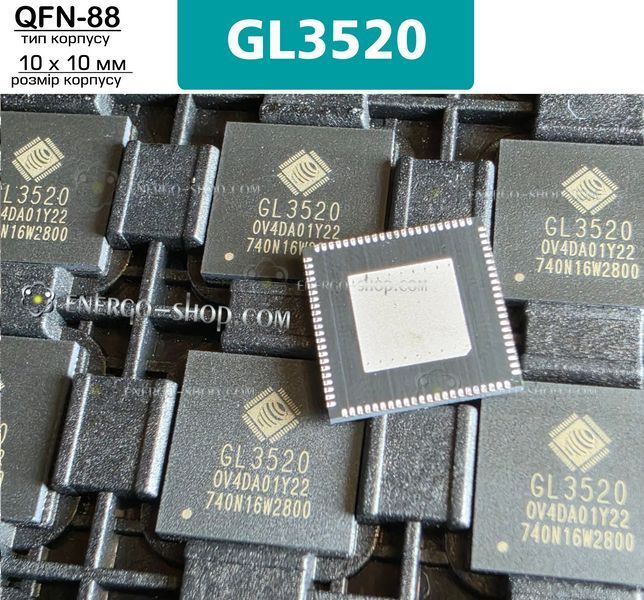

Роз’яснення маркування
На корпусі мікросхеми використовується скорочене маркування. Наприклад:
GL3520
OV4DA01Y22
740N16W2800
GL3520 — основне позначення моделі (незмінне)
Нижні рядки — це виробничий код, ревізія, дата та партія.
При пошуку або ремонті орієнтуватися потрібно саме на перший рядок GL3520.
Типові застосування
- USB HUB (розгалужувачі)
- Док-станції
- Материнські плати
- Монітори з USB-хабом
- Телевізори та мультимедійні пристрої
- Промислові USB системи
🛠 Особливості програмування та запуску
При ремонті (заміна чіпа):
- У 90% випадків прошивка зберігається у зовнішній мікросхемі пам'яті SPI Flash, яка розташована поруч на платі.
- Після заміни старого контролера GL3520 на новий, він автоматично зчитає конфігурацію з наявної пам'яті.
- Додаткове програмування самого чіпа не потрібне — працює за принципом "впаяв і готово".
При розробці нових пристроїв:
- Чіп підтримує конфігурування через зовнішню SPI Flash або за допомогою налаштування логічних рівнів на виводах (strapping pins).
- Для активації SuperSpeed та специфічних функцій швидкої зарядки в нових проектах знадобиться запис відповідного коду у зовнішню пам'ять.
Коротко про функціональність
GL3520 об’єднує в одному корпусі USB-контролер, PHY, процесор та логіку керування портами, що дозволяє будувати повноцінні USB-хаби без складної схемотехніки.
Модифікації GL3520
| Модель |
Корпус |
Особливості |
| GL3520 (QFN-88) |
QFN-88 (10×10 мм) |
Індивідуальне керування портами, LED Green/Amber, максимальний функціонал |
| GL3520 (QFN-64) |
QFN-64 (8×8 мм) |
Спрощена версія, gang-керування, менше можливостей |
