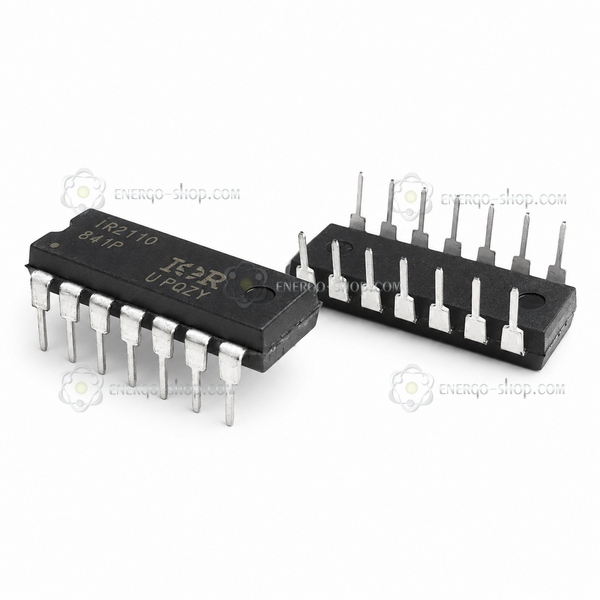

IR2110 - це високовольтний, високошвидкісний драйвер для силових MOSFET та IGBT з незалежними вихідними каналами з високою та низькою сторонами.
Повна назва мікросхеми IR2110PB
Запатентовані технології HVIC та CMOS із захистом від защелкування забезпечують монолітну конструкцію підвищеної міцності.
Логічні входи сумісні зі стандартними виходами CMOS або LSTTL, аж до 3,3-вольтової логіки.
Вихідні драйвери оснащені буферним каскадом з високим імпульсним струмом, призначеним для мінімізації перехресної провідності драйвера. Затримки поширення узгоджені для спрощення використання в високочастотних пристроях.
Плаваючий канал може використовуватися для керування N-канальним MOSFET або IGBT у конфігурації з високою стороною, що працює при напрузі до 500 або 600 вольт.
- VOFFSET (IR2110): 500 В макс. (IR2113) 600 В макс.
- IO+/-: 2 А / 2 А
- VOUT: 10 - 20 В
- ton/off (тип.): 120 та 94 нс
- Збіг затримок (IR2110): 10 нс макс. (IR2113) 20 нс макс.
Основні характеристики:
- Плаваючий канал, розроблений для роботи з bootstrap-ланцюгом
- Повністю функціональний до напруг +500 В або +600 В
- Стійкий до негативних перехідних напруг
- Нечутливий до dV/dt
- Діапазон напруги живлення драйвера від 10 до 20 В
- Захист від пониження напруги для обох каналів
- Сумісність з 3,3-вольтовою логікою
- Окремий діапазон напруги живлення логіки від 3,3 до 20 В
- Допустиме відхилення між землею логіки та силовою землею ±5 В
- Входи з триггерами Шмідта та підтягувальними резисторами
- Логіка відключення, активована циклічно
- Збіг затримок поширення для обох каналів
- Фазування виходів відповідає входам
