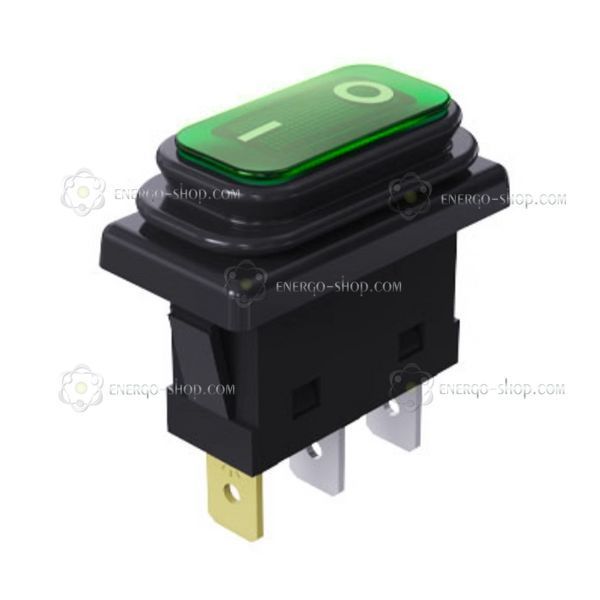

JD03-F1, 50А 250VAC зелений, вологозахисний перемикач із підсвічуванням, 3 контакти, ON-OFF

JD03-F1 — Клавішний вимикач 50A, 3 контакти, з зеленою підсвіткою клавіші.

2-позиційний (ВКЛ/ВИКЛ) клавішний вимикач D-типу (FK) з прозорою червоною клавішею та вбудованою LED-підсвіткою. Розрахований на високі струми, з герметизуючою манжетою для захисту панелі.

Функціонал

• Комутація силових ланцюгів до 50 A при 125/250 VAC.
• 2 положення: ВКЛ / ВИКЛ.
• Вбудована LED-підсвітка (зелена) для індикації стану.

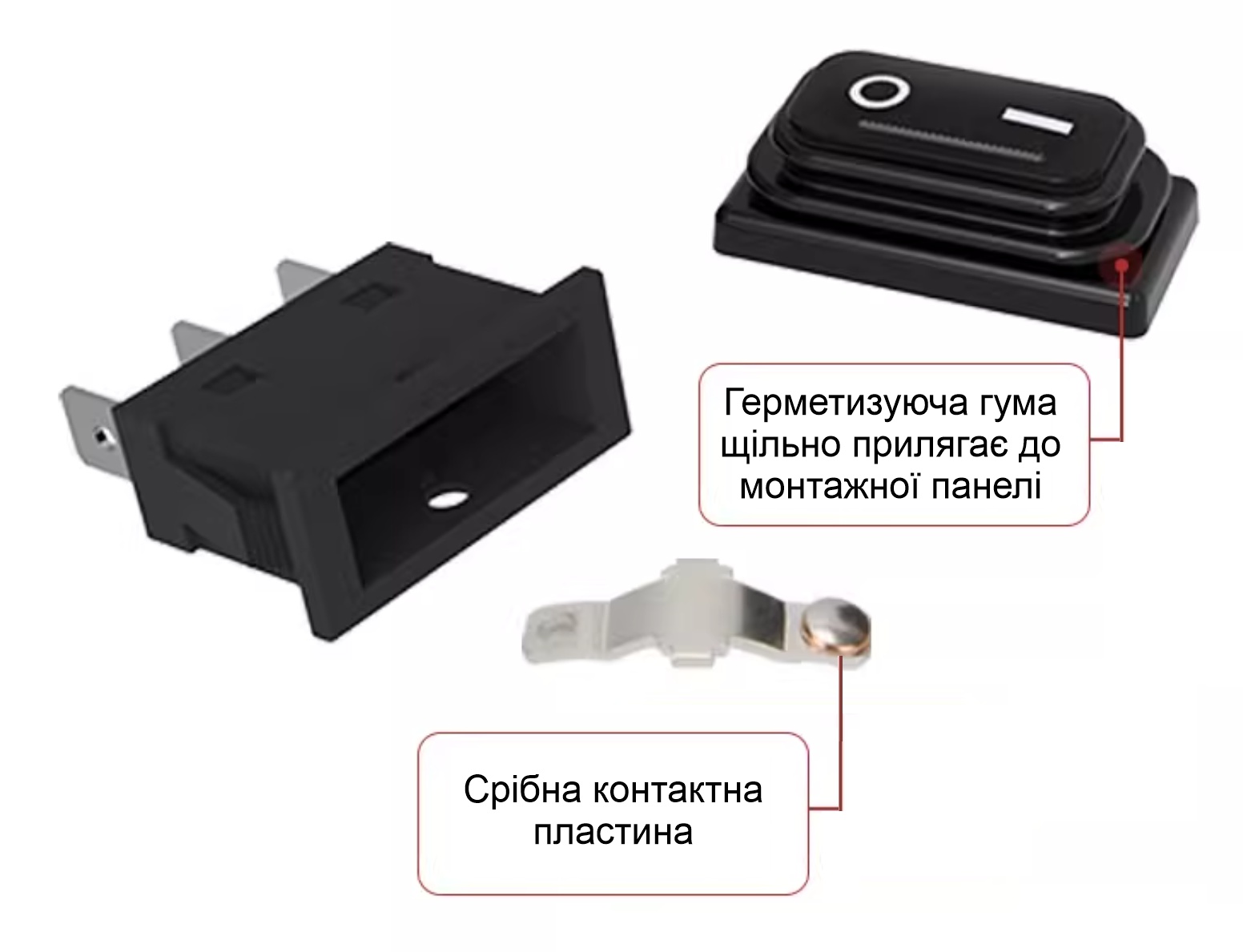

• Герметизуюча гума щільно прилягає до монтажної панелі — захист від пилу та бризок IP65*.
• Срібний контакт — стабільна провідність при високих навантаженнях.

Інтеграція

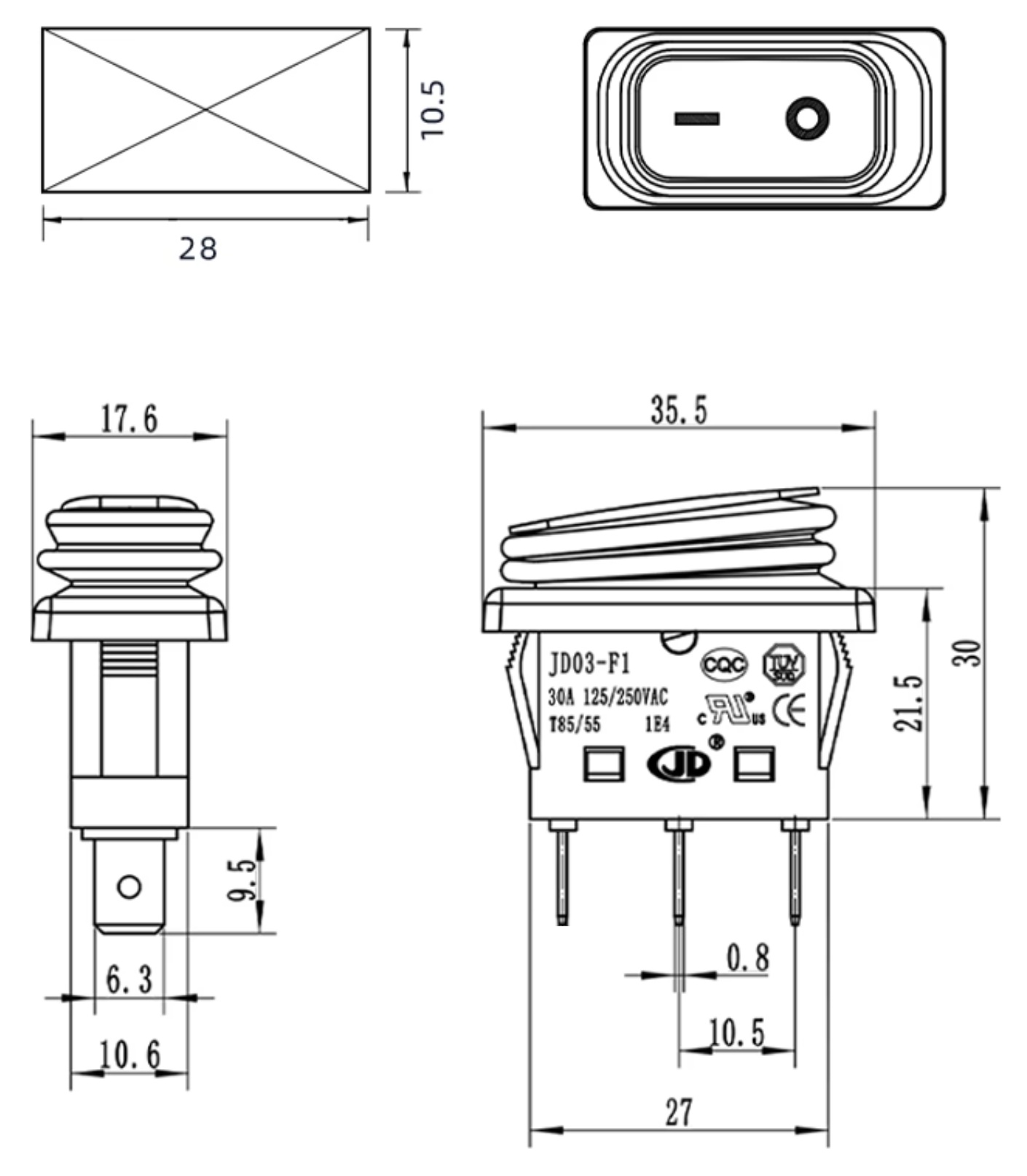

• Монтаж у прямокутний виріз 28 × 10.5 мм.
• 3 виводи: 2 силові + 1 для ланцюга підсвітки.
• Рекомендоване підключення — клеми/пайка на штифти; міжсилова відстань ≈ 10.5 мм, товщина штифта ≈ 0.8 мм.

Ефективність

• Механічний ресурс: 50 000 циклів.
• Електричний ресурс: 10 000 циклів (при номінальному навантаженні).
• Знижений контактний опір завдяки розширеним контактним точкам.

Енергозбереження

• LED-індикація з мінімальним споживанням. Живлення підсвітки під’єднується окремо відповідно до виконання

Ключові параметри

Призначення виводів

• L IN — вхід силової лінії.
• L OUT — вихід (комутований) силової лінії.
• LED — контакт жовтого кольору

Типові застосування

• Панелі керування та системи живлення промислового обладнання.
• Морські/автомобільні застосування, спецтехніка.
• Побутова та професійна апаратура з високими пусковими струмами.
• Електротранспорт

*IP65 дійсний за умови правильного встановлення ущільнювальної гуми та рівної панелі.
