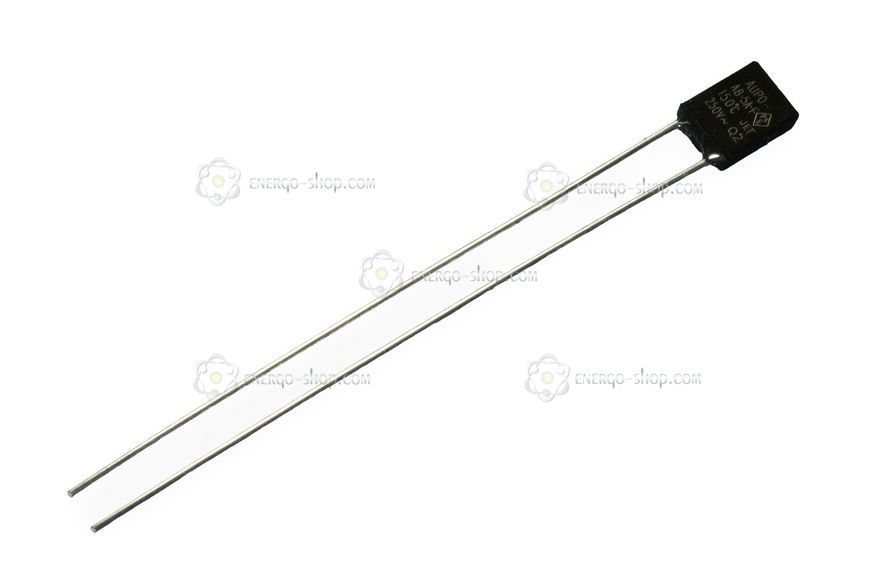

A8-5A-F — це одноразовий термозапобіжник від виробника AUPO, призначений для захисту від перегріву в побутовій та промисловій техніці. Коли температура корпусу досягає порога спрацювання, внутрішній плавкий елемент розмикає коло без можливості відновлення, що допомагає запобігти небезпечному перегріву вузла.
Модель A8-5A-F розрахована на 5 А при напрузі до 250 В AC та спрацьовує при номінальній температурі 150°C. Такий запобіжник застосовують там, де потрібно саме температурне, а не струмове відключення.
Особливості моделі A8-5A-F
- Номінальна температура спрацювання Tf: 150°C
- Фактична температура спрацювання: 145±3°C
- Максимальна температура утримання Th: 128°C
- Гранична температура Tm: 203°C
- Номінальний струм Ir: 5 А
- Номінальна напруга Ur: 250 В AC
Конструкція та розміри
- Серія: A, прямокутний корпус
- Габарити корпусу: 6.6 × 9.0 × 2.6 мм
- Діаметр виводів: 0.6 мм
- Довжина виводів: 62±3 мм
Ключові переваги
- Точне та стабільне температурне спрацювання
- Компактний корпус для зручного монтажу
- Герметична конструкція, менш чутлива до зовнішнього середовища
- Підходить для побутових приладів, блоків живлення, нагрівальних вузлів, трансформаторів та моторів
- Відповідає вимогам RoHS

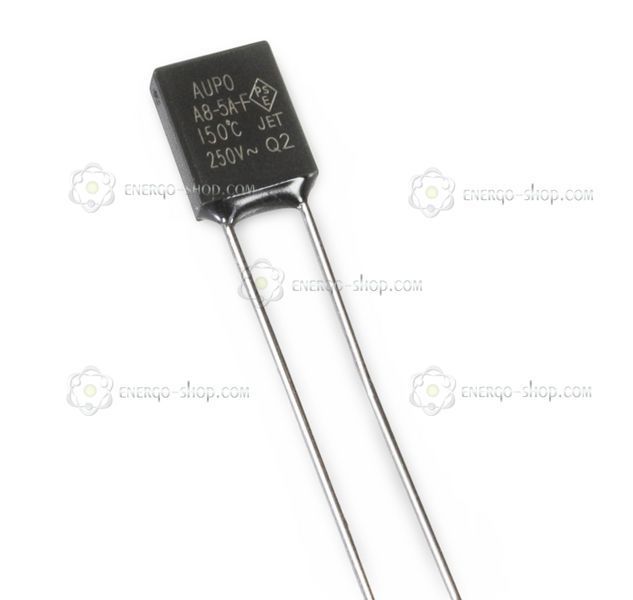

Маркування
На корпусі термозапобіжника AUPO зазвичай вказуються бренд, серія, температура спрацювання, номінальний струм, напруга та виробничий код партії. Для моделі A8-5A-F основне позначення моделі залишається незмінним, а код виробничої партії може відрізнятися залежно від дати випуску.
Типові застосування
- Побутова техніка
- Нагрівальні пристрої
- Трансформатори
- Електродвигуни
- Офісне обладнання
- Промислові вузли з тепловим захистом
Важливо врахувати
- Це саме температурний запобіжник, а не струмовий
- Після спрацювання не відновлюється та підлягає заміні
- Для надійної роботи робоча температура в нормальному режимі повинна бути нижчою за температуру утримання
- Під час заміни слід встановлювати запобіжник того ж типу та з такими ж параметрами
Ключові параметри
| Модель |
A8-5A-F |
| Виробник |
AUPO |
| Тип |
Термозапобіжник, одноразовий |
| Номінальна температура спрацювання (Tf) |
150°C |
| Фактична температура спрацювання |
145±3°C |
| Температура утримання (Th) |
128°C |
| Гранична температура (Tm) |
203°C |
| Номінальний струм |
5 А |
| Номінальна напруга |
250 В AC |
| Розмір корпусу |
6.6 × 8.0 × 2.6 мм |
| Діаметр виводів |
0.6 мм |
| Довжина виводів |
62±3 мм |
