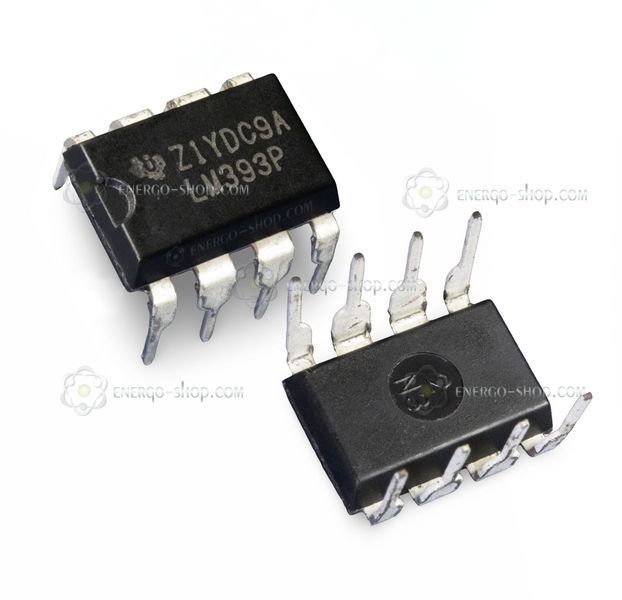

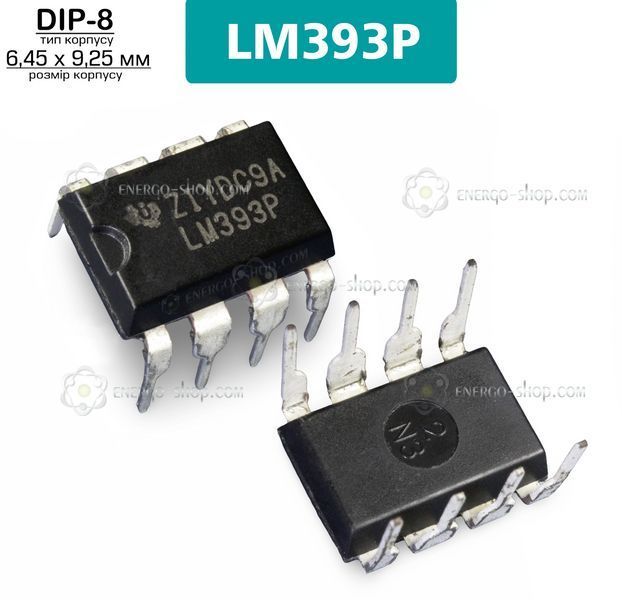

LM393P (DIP-8) мікросхема /Texas Instruments/

Здвоєний незалежний компаратор напруги LM393P у вивідному корпусі DIP-8 від виробника Texas Instruments.

Мікросхема складається з двох незалежних компараторів напруги, розроблених для роботи від одного джерела живлення у широкому діапазоні напруг. Також можлива робота від двополярного джерела живлення за умови, що різниця між двома джерелами становить від 2 В до 36 В. Виходи можуть бути підключені до інших виходів з відкритим колектором для створення логічних схем. Струм споживання залишається низьким та не залежить від напруги живлення.

Основні технічні характеристики LM393P

• Тип корпусу: DIP-8 (індекс P у маркуванні).
• Кількість компараторів: 2 незалежні канали.
• Діапазон напруги живлення: від 2 В до 30 В (абсолютний максимум до 36 В).
• Струм споживання: типово 0.4 мА на кожен компаратор.
• Вхідна напруга зсуву: типово 2 мВ (максимум 5 мВ при 25°C).
• Вхідний струм зміщення: типово 25 нА.
• Час відгуку: 1.3 мкс.
• Диференціальна вхідна напруга: дорівнює максимальній напрузі живлення (±36 В).
• Робочий діапазон температур: від 0°C до +70°C.
• Сумісність виходів: TTL, MOS та CMOS логіка.

Порівняльна таблиця модифікацій серії

Для зручності вибору необхідного компонента, нижче наведені відмінності між основними мікросхемами даного сімейства від Texas Instruments. Індекс P у вашій моделі вказує саме на тип корпусу (DIP-8), а електричні характеристики відповідають базовій моделі LM393:
