LNK562DN — це високоефективна мікросхема сімейства LinkSwitch-LP від компанії Power Integrations. Вона розроблена спеціально для заміни класичних лінійних трансформаторних блоків живлення і є надійним рішенням для компактних зарядних пристроїв, мережевих адаптерів та систем чергового живлення.

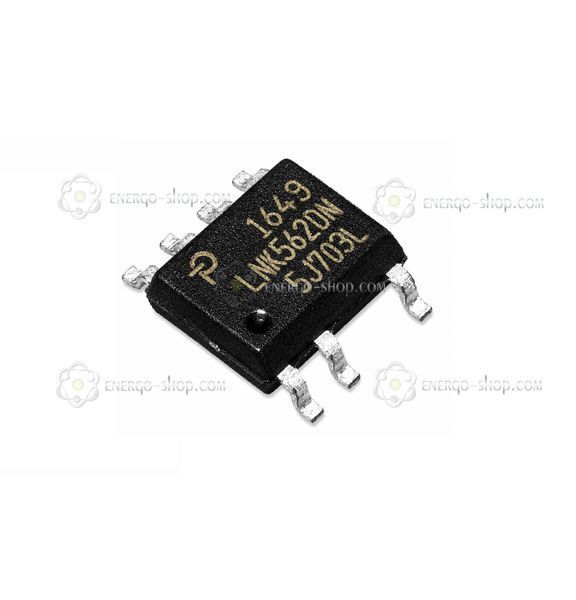

Версія LNK562DN виконана у корпусі SOP-7 (SO-8C із пропущеним 6-м виводом). На корпусі мікросхеми присутнє заводське маркування:
— 1649 — код партії або дата виробництва (можуть бути різні в залежності від партії);
— LNK562DN — позначення моделі;
— 5J703L — внутрішній виробничий код (завжди різні в залежності від партії).
Основні переваги:
- Мінімальна обв'язка: відсутність необхідності у складних зовнішніх ланцюгах зменшує вартість і габарити кінцевого пристрою.
- Технологія EcoSmart: наднизьке енергоспоживання без навантаження (менше 150 мВт), що відповідає найсуворішим стандартам енергоефективності.
- Комплексний захист: вбудований термальний захист із гістерезисом та автоматичним відновленням, а також захист від короткого замикання на виході.
- Зниження електромагнітних завад (EMI): реалізовано завдяки функції "тремтіння частоти", що здешевлює вхідні фільтри.
Технічні характеристики:
- Виробник: Power Integrations
- Серія: LinkSwitch-LP
- Тип мікросхеми: AC/DC перетворювач (Off-Line Switcher)
- Максимальна вихідна потужність: 1.9 Вт (в універсальному діапазоні 85-265 В)
- Максимальна напруга стоку: 700 В
- Робоча частота перемикання: 66 кГц
- Робочий діапазон температур: від -40°C до +150°C
Порівняльна таблиця модифікацій серії LinkSwitch-LP (корпус SOP-7):
| Маркування |
Типова вихідна потужність (Адаптер, 85-265 В) |
Максимальна напруга силового ключа |
Особливості застосування |
| LNK562DN |
1.9 Вт |
700 В |
Малопотужні ЗП, базові системи чергового живлення |
| LNK563DN |
2.5 Вт |
700 В |
Мережеві адаптери середньої потужності |
| LNK564DN |
3.0 Вт |
700 В |
Блоки живлення з підвищеним вимогами до струму навантаження |
від 80 грн.
від 50 грн.
