LTK5130 — це одноканальний аудіопідсилювач потужності від виробника LTKCHIP Technology. Мікросхема працює від низьковольтного живлення, підтримує режими Class D та Class AB і призначена для компактної аудіотехніки, де потрібен потужний вихід на один динамік.
LTK5130 може працювати як ефективний підсилювач Class D або як Class AB для режимів, де важливо зменшити завади, зокрема вплив на FM-приймач. Керування можливе звичайним логічним рівнем через EN або однолінійними імпульсами, що дозволяє економити виводи мікроконтролера.
Функціонал
- Одноканальний аудіопідсилювач потужності
- Підтримка режимів Class D та Class AB
- Однолінійне імпульсне керування через вивід EN
- Можливість перемикання між режимами AB та D
- У режимі Class AB зменшує завади, які можуть впливати на FM-прийом
- Безфільтрова схема роботи в режимі Class D
- Захист від перегріву та короткого замикання
Інтеграція
- Діапазон живлення за функціональним описом: 2.5–7.5 В
- Рекомендований робочий діапазон живлення: 3–7 В
- Корпус: ESOP-8 з нижньою тепловідвідною площадкою
- Вивід MODE: високий рівень — Class D, низький рівень — Class AB
- Якщо MODE не підключений, за замовчуванням використовується режим Class AB
- Рекомендований конденсатор на виводі BYPASS: 1 мкФ
- Підсилення можна налаштовувати зовнішнім резистором RIN
Ефективність
- ККД у режимі Class D: до 91%
- Частота перемикання Class D: приблизно 470 кГц
- Типове підсилення: близько 20 дБ
- Низький рівень шуму та спотворень
- Вбудована схема зменшення клацань і POP-шуму при запуску
Енергозбереження
- Струм споживання в режимі Class D при 5 В: близько 6 мА
- Струм споживання в режимі Class AB при 4.2 В: близько 8 мА
- Струм у режимі вимкнення: менше 5 мкА
Ключові параметри
- Тип: монофонічний аудіопідсилювач потужності
- Живлення: 2.5–7.5 В
- Рекомендоване робоче живлення: 3–7 В
- Максимальна напруга живлення: 7.5 В
- Вихідна потужність у Class D при 2 Ω:
- 11 Вт при 7 В, THD+N 10%
- 8.1 Вт при 6 В, THD+N 10%
- 5.8 Вт при 5 В, THD+N 10%
- 4 Вт при 4.2 В, THD+N 10%
- Вихідна потужність у Class D при 4 Ω:
- 6.4 Вт при 7 В, THD+N 10%
- 4.9 Вт при 6 В, THD+N 10%
- 3.3 Вт при 5 В, THD+N 10%
- 2.4 Вт при 4.2 В, THD+N 10%
- Вихідна потужність у Class AB при 4 Ω:
- 3.1 Вт при 5 В, THD+N 10%
- 2.3 Вт при 4.2 В, THD+N 10%
- THD+N у Class D: 0.03% при 5 В, 1 Вт, 4 Ω
- THD+N у Class AB: 0.08% при 5 В, 1 Вт, 4 Ω
- Захист від перегріву: близько 180 °C
- ESD HBM: ±2000 В

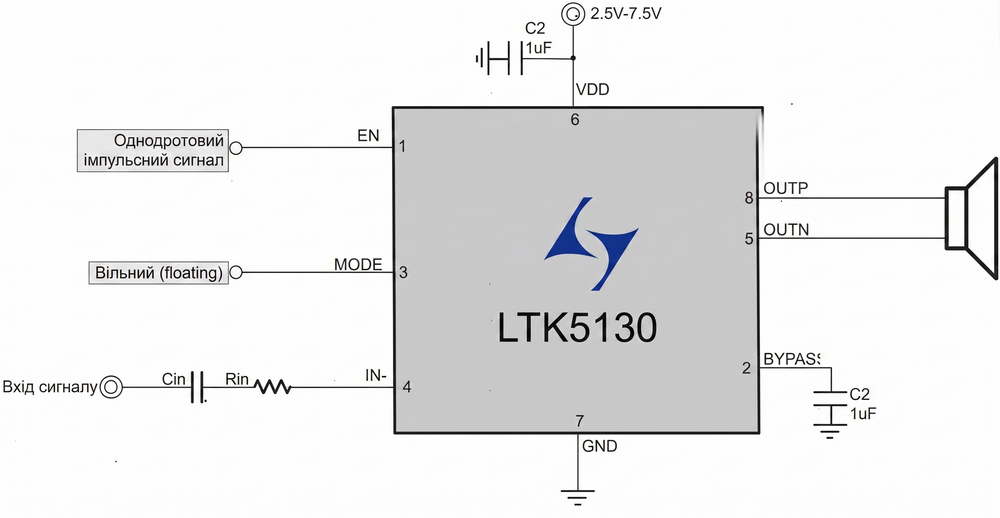

Призначення виводів
| 1 |
EN |
Увімкнення / вимкнення мікросхеми, вхід однолінійного імпульсного керування |
| 2 |
BYPASS |
Внутрішня опорна напруга, підключення конденсатора на землю |
| 3 |
MODE |
Вибір режиму роботи: високий рівень — Class D, низький рівень — Class AB |
| 4 |
IN |
Аналоговий інверсний вхід сигналу |
| 5 |
OUTN |
Негативний вихід на динамік |
| 6 |
VDD |
Плюс живлення |
| 7 |
GND |
Земля |
| 8 |
OUTP |
Позитивний вихід на динамік |
Роз’яснення маркування
Основне маркування на корпусі — LTK5130. Саме за цим кодом мікросхему потрібно ідентифікувати під час ремонту, підбору заміни або пошуку в продажу.
Додатковий нижній рядок, наприклад 2007213, є виробничим кодом партії або дата-кодом. Він може відрізнятися залежно від партії постачання і не впливає на характеристики мікросхеми.
Типові застосування
- Bluetooth-колонки
- Розумні колонки
- Портативні підсилювачі
- Навігатори
- Портативні ігрові пристрої
- DVD, MP3, MP4 та інша компактна аудіотехніка
- Аудіомодулі для smart home-пристроїв
Особливості монтажу
- Нижню тепловідвідну площадку бажано припаювати до мідного полігону на платі
- Доріжки живлення VDD потрібно робити достатньо широкими
- Вхідні елементи CIN та RIN бажано розміщувати ближче до виводів мікросхеми
- Вихідні доріжки до динаміка бажано робити короткими, рекомендована ширина — від 0.4 мм
- Якщо вихідні доріжки довгі або проходять біля чутливих вузлів, для зменшення EMI можна додати феритові елементи та конденсатори
- Для навантаження з малим опором на виході може застосовуватися RC-ланцюг: резистор 2–5 Ω і конденсатор 500 пФ – 10 нФ
