Модуль понижувального DC-DC перетворювача Mini560 PRO 5A

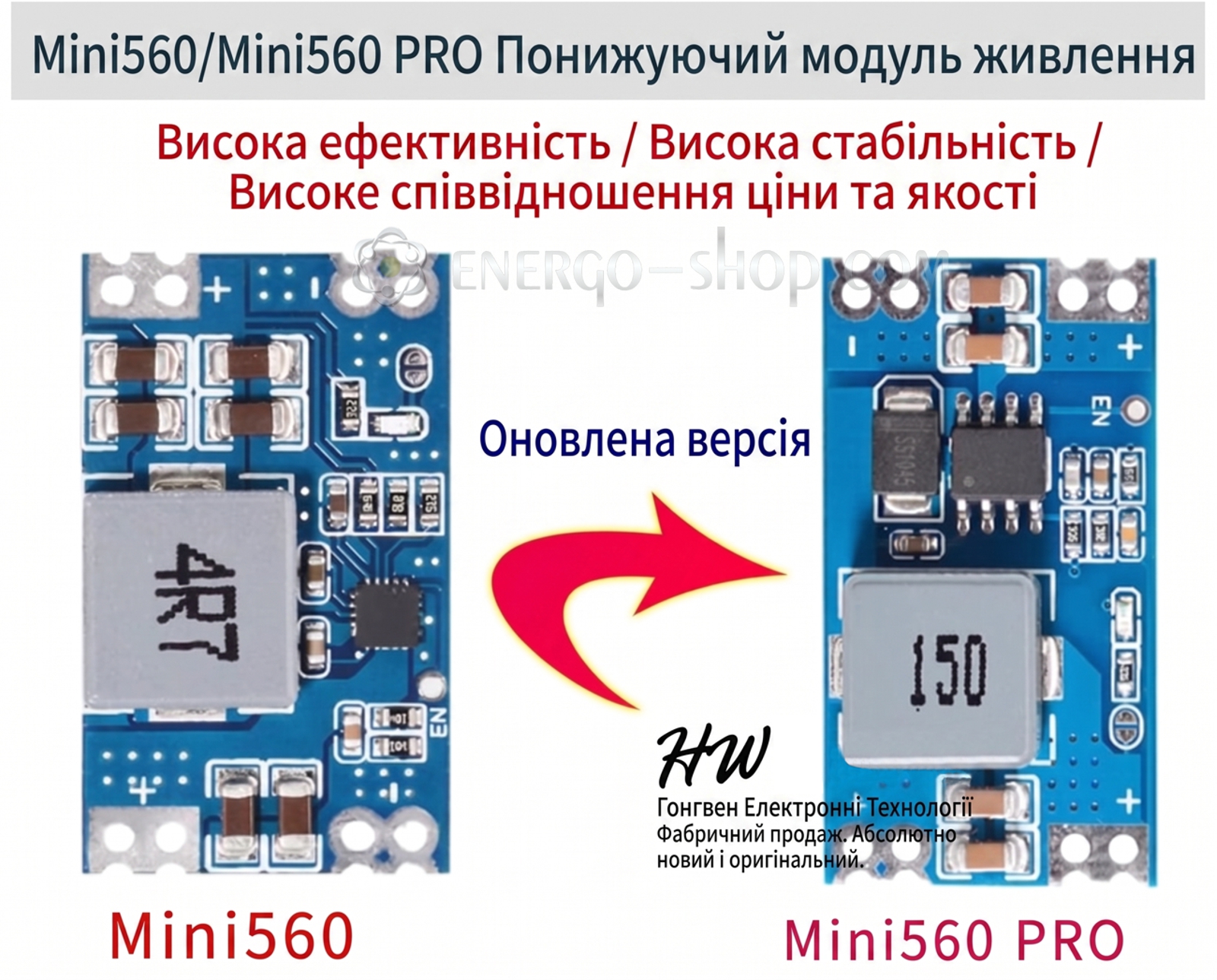

Mini560 PRO 5A — це оновлена та вдосконалена версія популярного імпульсного знижувального регулятора напруги від компанії HW Hongwen Electronic Technology. Головною перевагою версії PRO є суттєво розширений діапазон вхідної напруги — до 32В (у порівнянні з 20В у стандартній версії Mini560). Модуль побудований за технологією синхронного випрямлення, що забезпечує надвисоку ефективність (ККД до 95%), мінімальне виділення тепла та стабільну роботу пристрою при високих навантаженнях. Завдяки компактним розмірам він ідеально підходить для інтеграції в обмежений простір різноманітних електронних проєктів.
Основні переваги:
- Розширений діапазон: робоча вхідна напруга збільшена до 32В для більшої універсальності.
- Висока ефективність: використання синхронного випрямлення дозволяє досягти ККД до 95% та зменшити нагрів.
- Енергоефективне керування: наявність виводу EN (Enable) для дистанційного увімкнення/вимкнення модуля.
- Налаштовувана індикація: інтегрований світлодіод індикації живлення, який за замовчуванням вимкнений для економії енергії, але може бути легко активований користувачем.
- Промислова надійність: широкій діапазон робочих температур від -40°C до +85°C.
Технічні характеристики:
| Параметр |
Значення для Mini560 PRO |
| Тип модуля |
Неізольований понижувальний (Buck Converter) |
| Метод випрямлення |
Синхронне випрямлення |
| Вхідна напруга |
5.5В – 32В (мінімальна різниця напруг Vin-Vout становить 2В) |
| Вихідна напруга |
3.3В / 5В / 9В / 12В (залежно від обраної модифікації) |
| Вихідний струм |
До 5А (піковий), номінальний 4А.
*При тривалій роботі із струмом понад 3А-4А обов'язково потрібне додаткове тепловідведення (радіатор). |
| Частота перемикання |
500 кГц |
| Ефективність (ККД) |
До 95% (макс.) |
| Робоча температура |
від -40°C до +85°C |

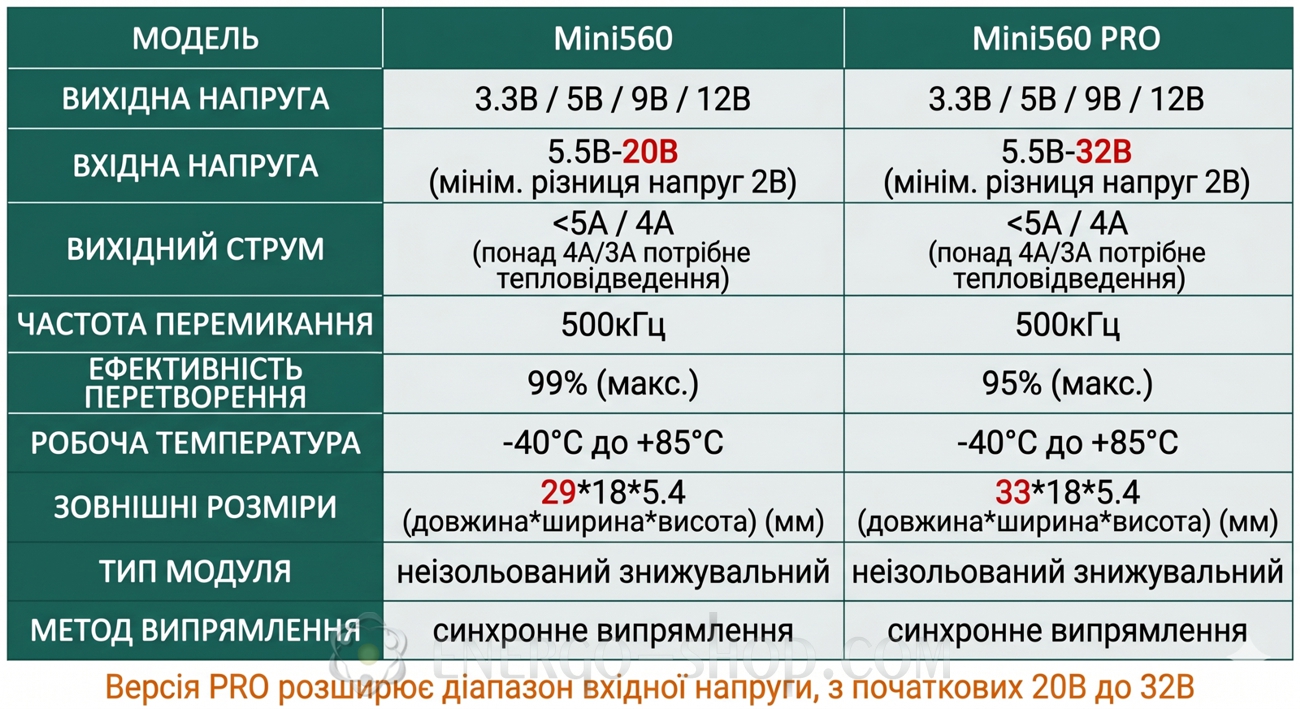

| Габаритні розміри |
33 × 18 × 5.4 мм (Д × Ш × В) |

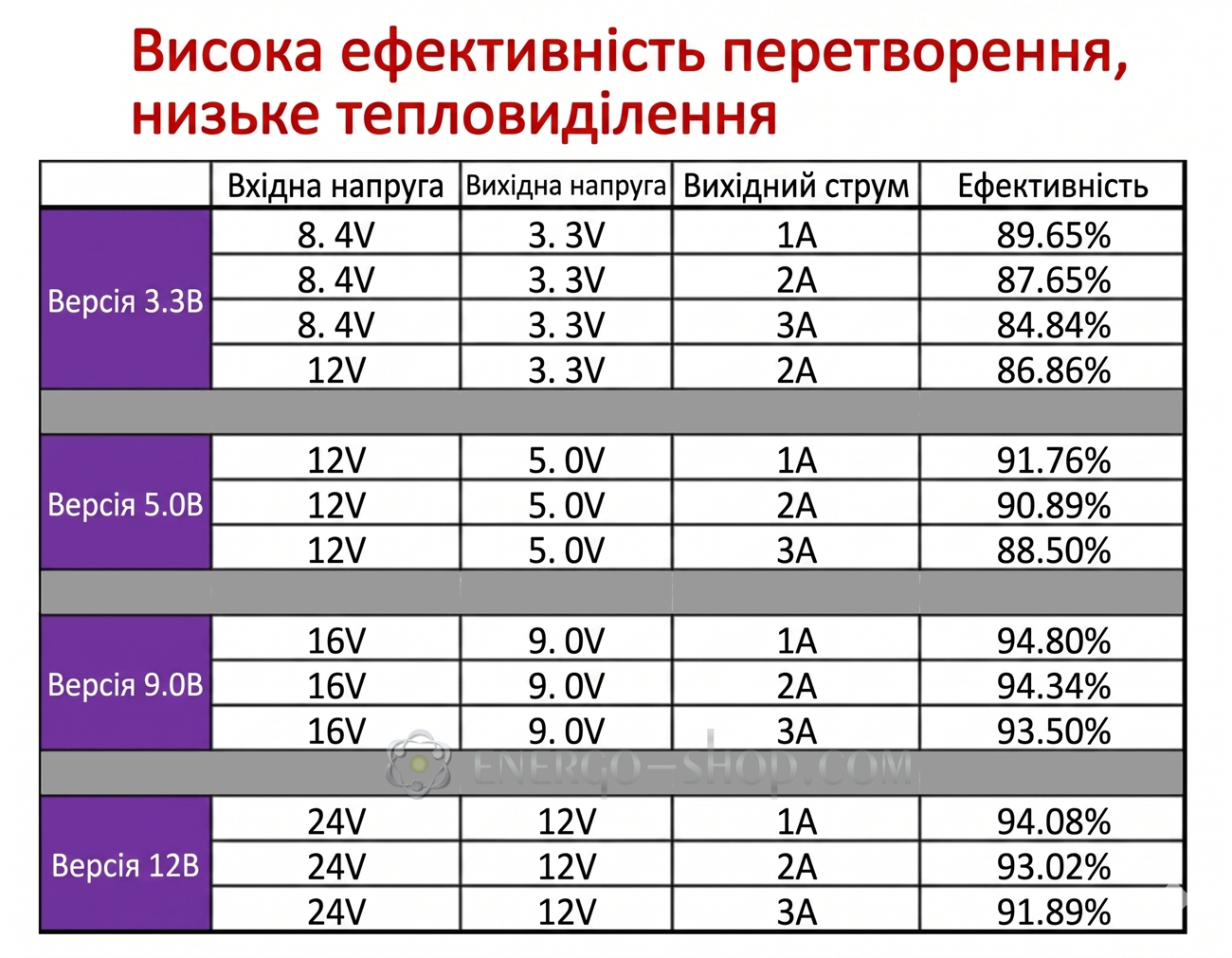

Показники ефективності (ККД) залежно від режимів роботи:
| Модифікація модуля |
Вхідна напруга (Vin) |
Вихідна напруга (Vout) |
Вихідний струм (Iout) |
Ефективність (ККД) |
| Версія 3.3В |
8.4 В |
3.3 В |
1 А |
89.65% |
| 2 А |
87.65% |
| 3 А |
84.84% |
| 12 В |
2 А |
86.86% |
| Версія 5.0В |
12 В |
5.0 В |
1 А |
91.76% |
| 2 А |
90.89% |
| 3 А |
88.50% |
| Версія 9.0В |
16 В |
9.0 В |
1 А |
94.80% |
| 2 А |
94.34% |
| 3 А |
93.50% |
| Версія 12В |
24 В |
12 В |
1 А |
94.08% |
| 2 А |
93.02% |
| 3 А |
91.89% |
Підключення та налаштування модуля:

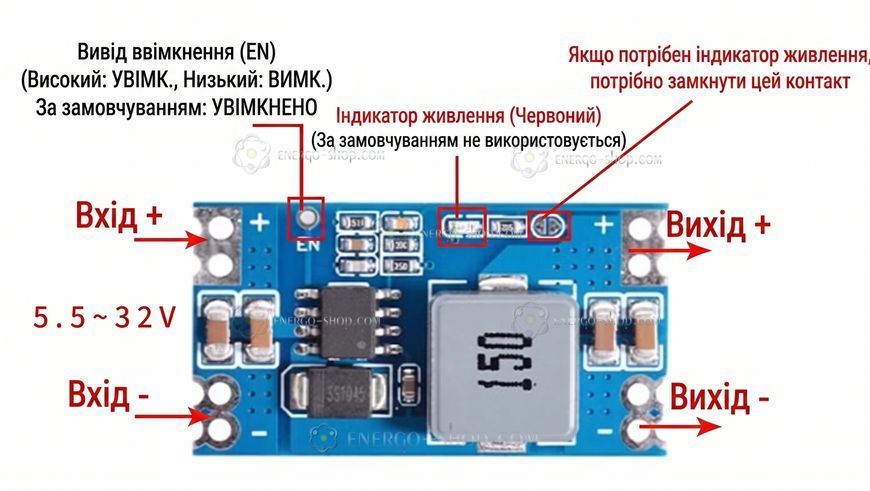

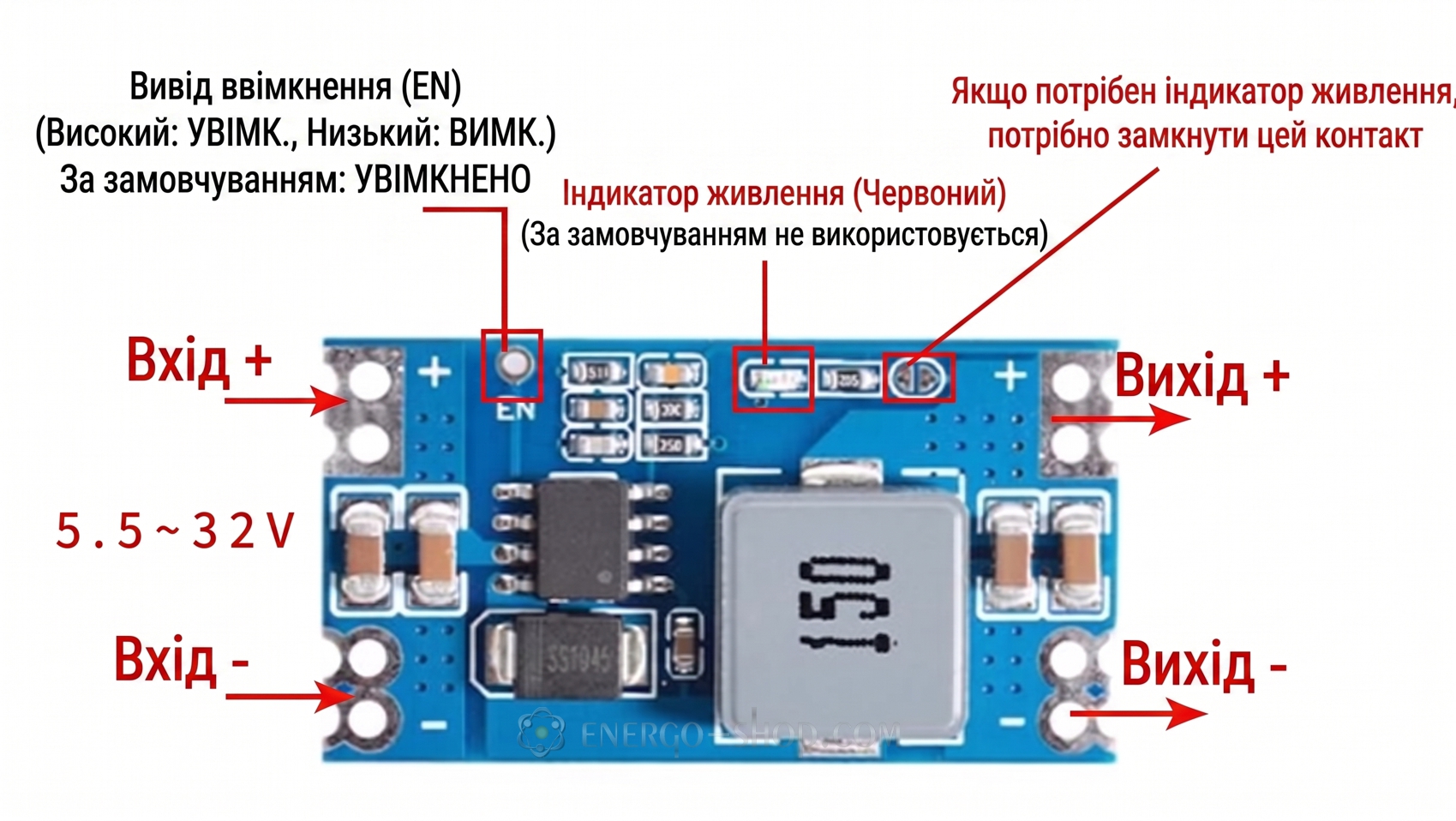

На платі модуля розведені наступні контактні майданчики для паяння:
- Вхідна група (ліворуч):
• Вхід + (на платі позначено як + або біля стрілки Input) — позитивний полюс живлення (5.5 – 32В).
• Вхід - (на платі позначено як -) — спільний провід / заземлення живлення.
- Вихідна група (праворуч):
• Вихід + (позначено як + або біля стрілки Output) — стабілізована вихідна напруга.
• Вихід - (позначено як -) — мінус вихідної напруги.
- Керування (контакт EN - Enable):
Контакт відповідає за логічне керування станом модуля. За замовчуванням модуль знаходиться у стані "завжди увімкнений" (вбудована підтяжка до високого рівня). При подачі низького рівня напруги (GND) модуль переходить у режим сну та вимикає генерацію на виході.
- Червоний індикатор живлення (LED):
Для мінімізації власного споживання плати світлодіод індикації живлення за замовчуванням не задіяний. Якщо вам обов'язково потрібна світлова індикація роботи пристрою, за допомогою паяльника акуратно встановіть перемичку (замкніть) на спеціально передбаченому двоконтактному майданчику поруч із LED-елементом.
ЗАСТЕРЕЖЕННЯ! Забезпечити надійний контакт на вході після чого подати живлення. Як що приєднувати живлення бе надійного контакту - дотиком до клем, плата вийде з ладу!
Зверніть увагу: Оскільки модуль є знижувальним (Step-Down), для його коректної роботи вхідна напруга обов’язково повинна перевищувати бажану вихідну напругу щонайменше на 2 Вольти. Не допускайте переполюсовки на вході, це може призвести до виходу модуля з ладу.
