OJ-SS-112LM, реле DC 12V, AC-3А/250V, DC-3А/30V /TE/

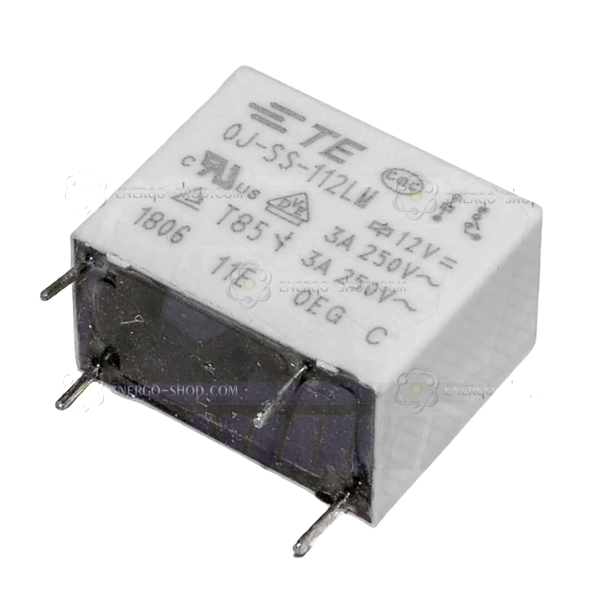

OJ-SS-112LM — це мініатюрне силове реле для монтажу на друковану плату від виробника TE Connectivity. Модель має котушку керування на 12 В DC, нормально розімкнений контакт 1 Form A та розрахована на комутацію навантаження до 3 А при 250 В AC

Реле підходить для побутової техніки, невеликих електроприладів, HVAC-систем, блоків керування та промислової автоматики, де потрібне компактне реле з невеликим споживанням котушки.

Функціонал

• 1 група контактів, нормально розімкнений контакт — 1 Form A / NO
• Комутація навантаження до 3 А 250 В AC
• Котушка керування на 12 В DC
• Знижене споживання котушки — 200 мВт
• Контакти з матеріалу AgNi — срібло-нікель

Котушка керування

OJ-SS-112LM належить до версій LM, тобто має котушку зі зниженим споживанням 200 мВт. Для 12-вольтової версії опір котушки становить приблизно 720 Ом, напруга спрацювання — до 9 В DC, а напруга відпускання — близько 1,2 В DC.

Контакти та навантаження

• Номінальна напруга контактів: 30 В DC / 250 В AC
• Максимальна комутована напруга: 30 В DC / 277 В AC
• Початковий опір контактів: до 100 мОм
• Мінімальне рекомендоване навантаження: 100 мА, 5 В DC
• Час спрацювання для LM-версії: до 15 мс
• Час відпускання: до 4 мс

Ізоляція та виконання

Серія OJ має підвищену електричну міцність між котушкою та контактами — до 4000 Vrms. Виконання SS означає Flux proof — корпус захищений від потрапляння флюсу під час пайки, але це не повністю герметичне виконання для мийки плати. Для мийки після пайки в цій серії потрібно підбирати версії SH / Wash tight.

Ключові параметри

Призначення виводів

Реле має 4 виводи для монтажу в отвори друкованої плати: два виводи котушки керування та два виводи нормально розімкненого силового контакту. Для правильного розведення плати потрібно орієнтуватися на вигляд знизу, тобто зі сторони виводів.

Роз’яснення маркування

• OJ — серія реле з електричною міцністю між котушкою та контактами до 4000 Vrms
• SS — Flux proof, захист від флюсу під час пайки
• 1 — однополюсне реле
• 12 — котушка на 12 В DC
• LM — версія на 3 А з котушкою 200 мВт

Повний каталожний код цієї модифікації в документації TE Connectivity: OJ-SS-112LM,000. Для пошуку або підбору заміни також можна використовувати внутрішній номер виробника 2-1419129-1.

Тлумачення виконання корпусу:

SS / Flux proof

У маркуванні OJ-SS-112LM частина SS означає виконання Flux proof. Це захист реле від потрапляння флюсу всередину корпусу під час пайки через виводи та монтажні отвори.

Таке виконання підходить для звичайного монтажу на друковану плату, але його не слід плутати з повністю герметичним реле. Версія SS / Flux proof не призначена для повного миття плати після пайки, занурення в мийні рідини або ультразвукового очищення.

SH / Wash tight

У маркуванні, наприклад OJ-SH-112LM, частина SH означає виконання Wash tight. Це інше виконання цієї серії: такі реле мають кращий захист від потрапляння мийної рідини під час технологічного очищення плати після пайки.

Типові застосування

• побутова техніка та кухонні електроприлади
• модулі керування живленням
• HVAC-системи
• промислова автоматика
• комутація невеликих AC/DC навантажень через плату керування

Суміжні модифікації серії OJ/OJE LM
