Мікросхема SC59E23 — контролер Power Bank та швидкої зарядки

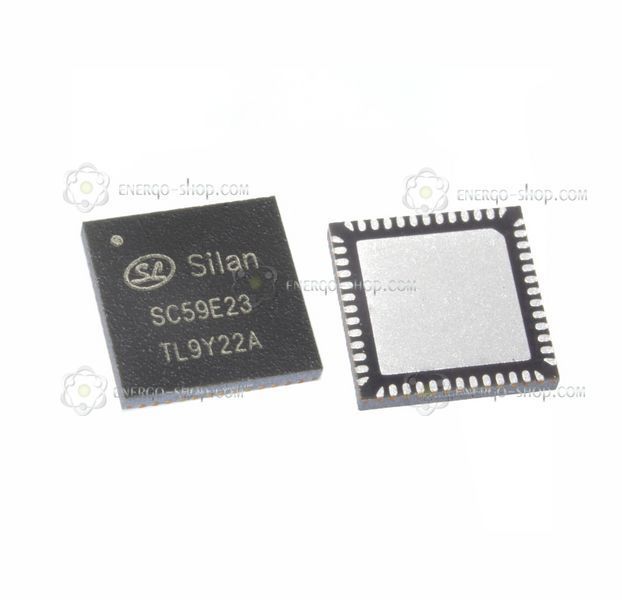

SC59E23 — це спеціалізований програмований контролер від компанії Silan, розроблений для портативних зарядних пристроїв (Power Bank) високої потужності. Мікросхема керує процесами двонаправленого перетворення живлення, контролює заряджання/розряджання акумулятора, узгоджує протоколи швидкої зарядки на USB-портах та керує силовою частиною пристрою.
Головні технічні характеристики
- Призначення: Контролер для портативних зарядних пристроїв (Power Bank) та DC-DC перетворювачів.
- Протоколи зарядки: Підтримка PD3.0, PPS, QC4.0+, FCP, SCP, SFCP, AFC, BC1.2, Apple.
- Порти: Підтримка до 4 портів USB (максимум 2 порти Type-C).
- Керування живленням: 8 каналів PWM (ШІМ) з контролем мертвого часу для керування силовими ключами.
- Внутрішнє ядро: 8-бітний процесор SC51.
- Пам'ять: OTP (One-Time Programmable) — пам'ять для одноразового програмування.
- Інтерфейси: I²C, UART, SPI, підтримка програмування через ISP (In-System Programming).
- Захист: Вбудований захист від перенапруги, перевищення струму та перегріву.

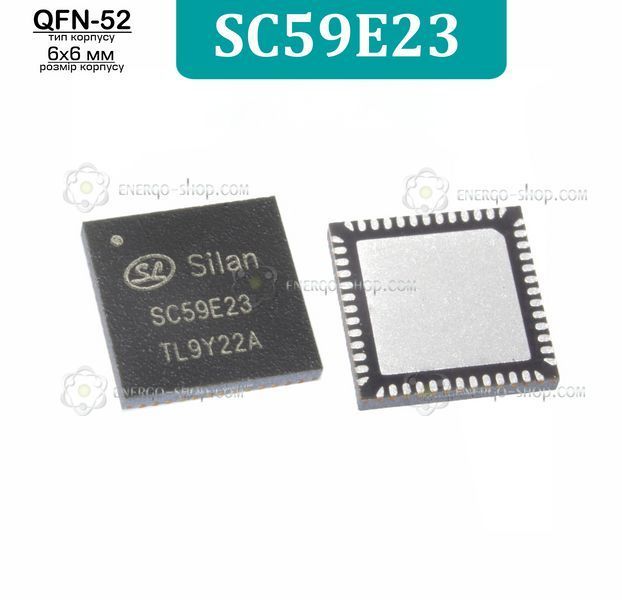

- Корпус: QFN-52 (розмір 6 × 6 мм).
⚠️ УВАГА! Мікросхема потребує програмування (прошивки)
SC59E23 постачається виробником з чистою OTP-пам'яттю. Це означає, що після звичайної заміни несправної деталі на нову, Power Bank не запрацює автоматично.
Для відновлення працездатності пристрою необхідно записати у внутрішню пам'ять прошивку, яка відповідає конкретній моделі плати. Програмування виконується одноразово через контакти ISP за допомогою відповідного програматора. Наявність інтерфейсів I²C/UART/SPI призначена для роботи периферії, а не для прямої заливки коду стандартними засобами.
Особливості ремонту та заміни SC59E23
Не існує єдиної універсальної прошивки для цієї мікросхеми. У різних моделях повербанків SC59E23 виконує різні завдання залежно від конфігурації плати та закладеного виробником алгоритму.
Для успішного ремонту вам знадобляться:
- Нова мікросхема SC59E23.
- Файл прошивки (дамп), зчитаний з робочого пристрою такої ж моделі, або наданий виробником.
- Спеціалізований програматор з підтримкою ISP-програмування даного типу контролерів.
Товар призначений для сервісних центрів, майстерень та кваліфікованих фахівців, які мають відповідне обладнання та досвід програмування мікроконтролерів із OTP-пам'яттю.
