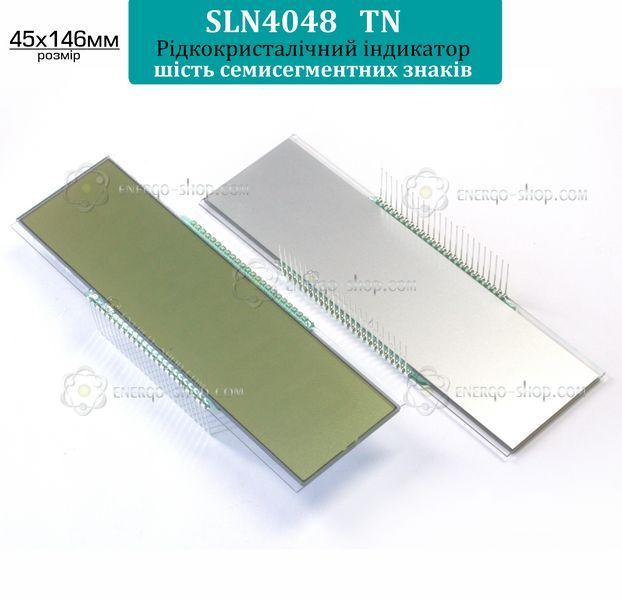

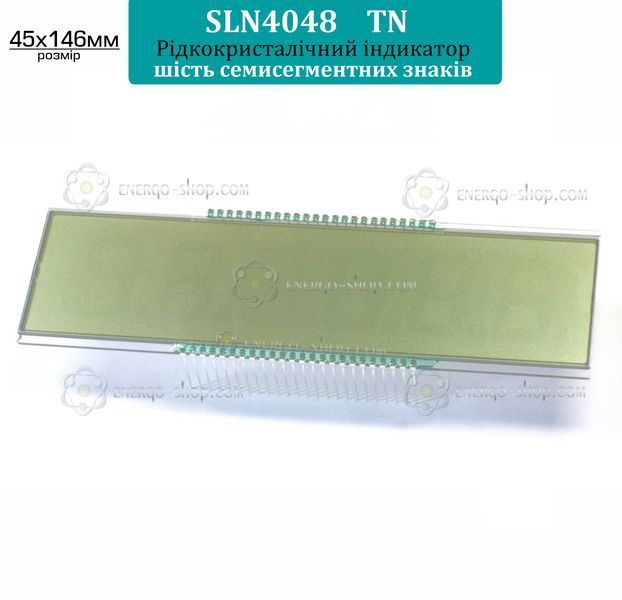

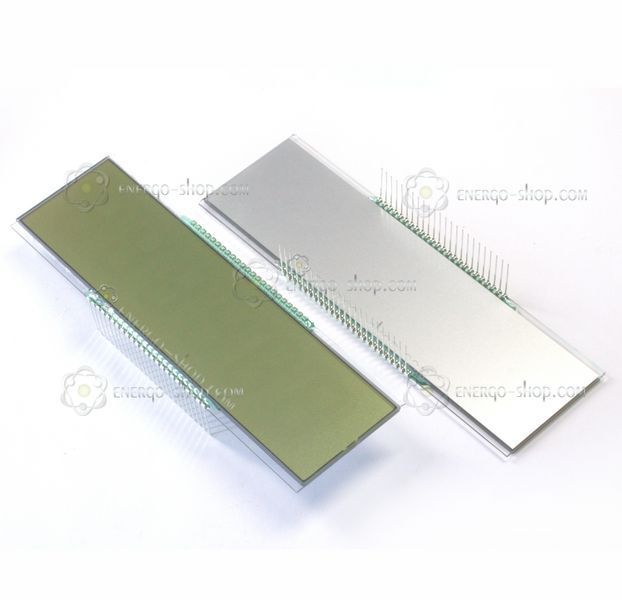

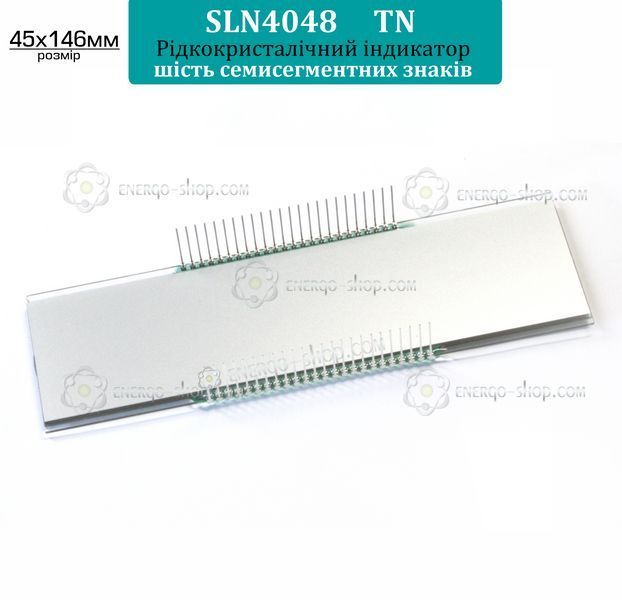

SLN4048 Bolymin, індикатор РКІ - шість семисегментних знаків (Кут-6:00 CLOCK) 48pin, TN-матриця

Рідкокристалічний індикатор Шість семисегментних знаків

Вдосконалений РКИ індикатор TN

Кут огляду 6:00 CLOCK в якому кут огляду з низу в гору, шо оптимально підходить для встановлення для огляду вище зросту людини, а не як у традиційному РКІ де кут огляду з гори в низ що не давало контрастного зображення в такому положенні.

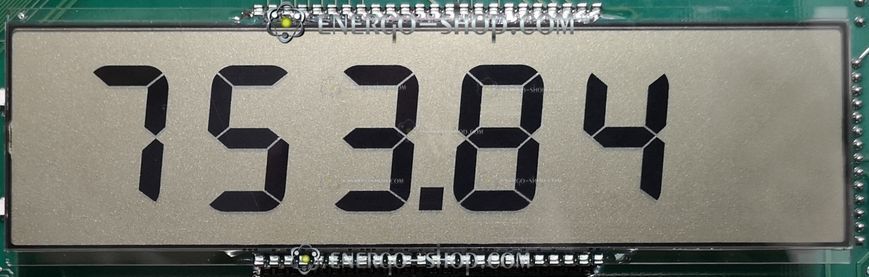

• Назва продукту: 6-розрядний ЖК-дисплей з 7 сегментами (Шість семисегментних знаків)
• Тип: TN
• Режим: Позитивний.Трансфлективний
• Габаритні розміри: 45 мм (висота) * 146 мм (ширина)
• Область візуалізації: 35 мм * 142 мм

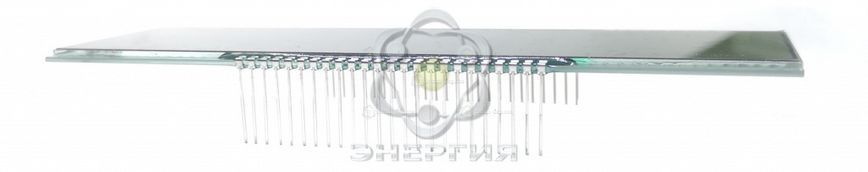

• Роз'єм: 48 металевих контактів
• Живлення: 5 В
• Оптимальний кут огляду вертикальний (6:00 CLOCK): 45° (з низу в гору)
• Оптимальний кут огляду горизонтальний: 175°
• Фон: зелений
• Метод керування: 1/1 Duty. 1/1 Bias
• Робоча температура: -25  +75° C
• Температура зберігання: -30  +80° C

Додаткові пояснення:

Кут огляду:

Кут огляду «6:00-CLOCK» означає, що цей РКІ індикатор оптимізований для перегляду знизу, приблизно під кутом 45–60° відносно перпендикуляра до екрана.

Ось детальніше:

Що означає позначення (6:00 CLOK)

• Цифра «6» вказує на положення на циферблаті годинника.

• Уявіть екран як центр годинника:

  • 6:00 – перегляд знизу.

  • 12:00 – перегляд зверху.

Практичні особливості

• Найкраща контрастність і читабельність буде при погляді трохи знизу вгору.

• При перегляді з верхнього боку (позиція 12:00) контрастність погіршується, символи можуть виглядати блідо або інвертовано.

• Це стандарт для пристроїв, які розташовують індикатор так, що користувач дивиться на нього трохи знизу (наприклад, настільні або вбудовані панелі).

Порада для використання

• Якщо прилад проєктується так, що користувач дивиться зверху, краще обрати дисплей із кутом огляду 12:00 CLOK, щоб уникнути проблем із контрастом.

Тип ЖК-дисплея:

• Transflective - тип ЖК-дисплея, що поєднує відбивні та просвітні властивості, що дозволяє бачити зображення при наявності зовнішнього підсвічування та без нього.
• Duty. Bias - метод керування ЖК-дисплеєм, що визначає співвідношення часу включення та вимкнення сегментів, а також напругу зміщення.

Найбільш потрібна сфера застосування:

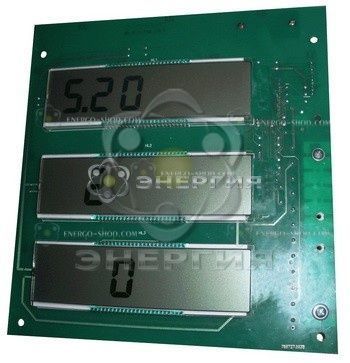

•  Індикація бензинових, дизельних, газових заправних колонках.

Схема

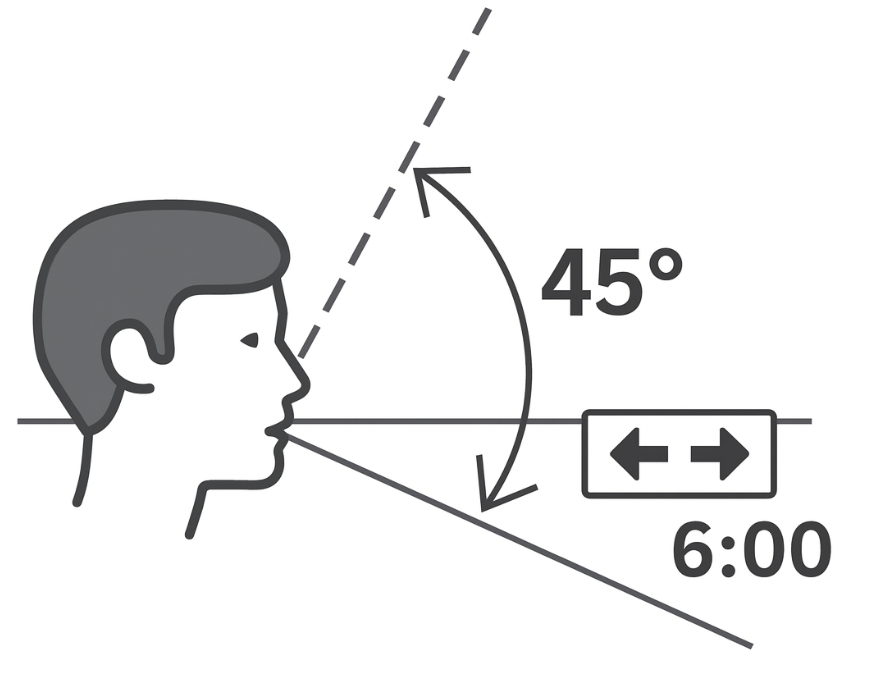

Вертикальний, оптимальний кут огляду

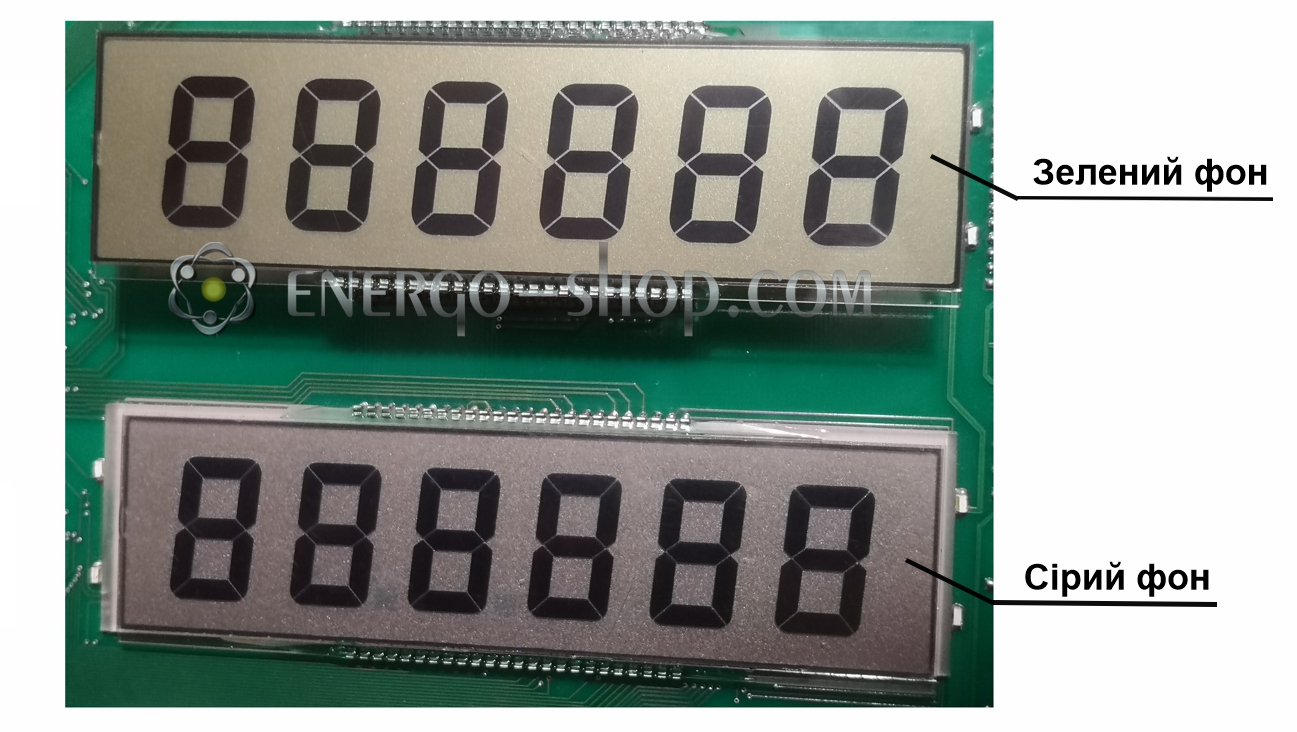

Порівняння між Bolymin_Plus та Bolymin
