SW2604 - мікросхема ШІМ контролер

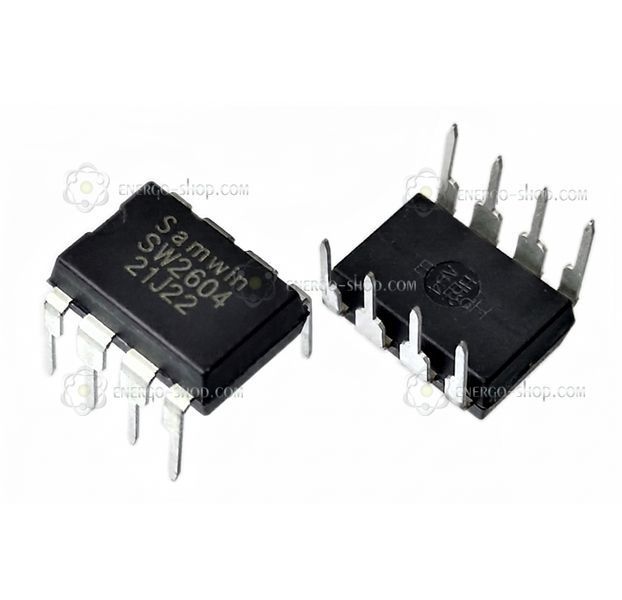

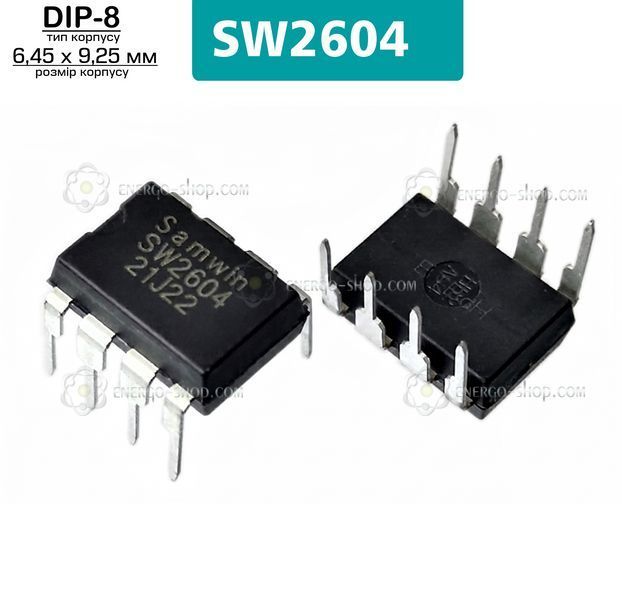

SW2604 - мікросхема ШІМ контролер зі вбудованою захистом від перевантаження та насичення, призначена для керування комутаційним джерелом живлення. Вона покращує параметри роботи ланцюга та забезпечує точність внутрішнього опорного напруги.
Мікросхема має наступні характеристики:
- Широкий діапазон живлення (85-265 В)
- Типова вихідна потужність 12 Вт
- Максимальна вихідна потужність до 15 Вт
- Пікова вихідна потужність 18 Вт
Вона широко використовується в економних комутаційних джерелах живлення, таких як DVD-плеєри, телевізійні приставки, факсимільні апарати, принтери, LCD-дисплеї та інші.
Особливості:
- Вбудований захист від перевантаження та насичення дозволяє своєчасно запобігти перевантаженню, насиченню трансформатора та короткому замиканню виходу.
- Використовується біполярний транзистор напругою 700 В як комутаційний елемент; одночасно використовується його підсилююча здатність для запуску, що дозволяє знизити споживання енергії стартового резистора більш ніжв 10 разів.
- Вбудований комутаційний елемент дозволяє знизити вартість і покращити вартісну ефективність схеми.
- Вбудована ланка теплового захисту.
- Низьке споживання енергії при запуску та в режимі роботи.
- Автоматичне обмеження напруги VCC при перевищенні.
- Низьке споживання енергії в режимі очікування, менше 0,15 Вт.
- Мінімальна кількість зовнішніх компонентів.
Застосування:
- Живлення портативних пристроїв.
- Живлення зарядних пристроїв для акумуляторів.
- Живлення DVD-плеєрів, цифрових телевізійних приймачів.
- Живлення адаптерів.
- Живлення побутових приладів.
