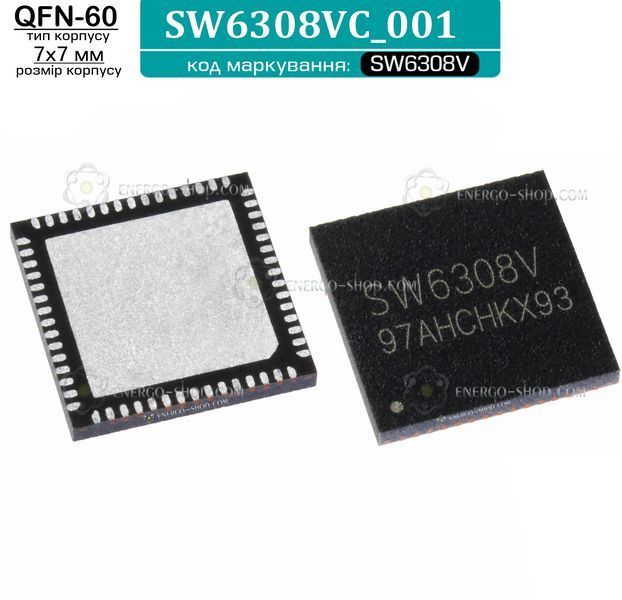

SW6308V, QFN-60 7x7мм, мікросхема /iSmartWare/

SW6308V — це трипортова багатопротокольна мікросхема керування живленням від виробника iSmartWare для павербанків, портативних акумуляторних джерел живлення та плат швидкої зарядки. Мікросхема поєднує заряд, розряд, підвищувально-понижувальне перетворення, підтримку швидкісних протоколів, індикацію рівня заряду та керування портами.

Повна назва модифікації: SW6308VC_001

SW6308V підтримує роботу з акумуляторними збірками 2–6S і забезпечує потужність до 45 Вт на вхід або вихід. Завдяки високій інтеграції ця мікросхема добре підходить для компактних плат павербанків з USB-C, USB-A, Lightning-роз’ємом, цифровим індикатором та кнопкою керування.

Функціонал

• трипортова SOC-мікросхема для мобільних джерел живлення;
• підтримка двонаправленого підвищувально-понижувального перетворення;
• робота з акумуляторними збірками 2–6 послідовно з’єднаних елементів;
• максимальна потужність заряджання та розряджання — до 45 Вт;
• підтримка цифрового індикатора або LED-індикації рівня заряду;
• вбудований високоточний лічильник заряду;
• підтримка кнопки керування;
• налаштування параметрів через інтерфейс I²C.

Підтримка швидкої зарядки

SW6308V підтримує основні протоколи швидкої зарядки, які використовуються в сучасних павербанках, зарядних платах і портативних джерелах живлення:

• UFCS — вхід / вихід;
• PD3.1 — вхід / вихід;
• PPS;
• SVOOC / VOOC 4.0 / VOOC 1.0 — вхід / вихід;
• SCP / FCP / AFC — вхід / вихід;
• QC3+ / QC3.0 / QC2.0 — вихід;
• BC1.2 — вхід / вихід.

Інтеграція

• підтримка портів USB Type-C, USB Type-A та Lightning у складі готової плати;
• підтримка роботи з кількома портами швидкої зарядки;
• окремі виводи для ліній CC, DP, DM та керування портами;
• підтримка зовнішнього налаштування зарядного струму, напруги та параметрів батареї;
• підтримка індикації через цифровий дисплей або 3–5 LED-індикаторів;
• можливість роботи з NTC-датчиком для контролю температури.

Ефективність

• вхідна напруга: 4–26 В;
• вихідна напруга: 3.3–27.3 В;
• крок регулювання вихідної напруги: 10 мВ;
• підтримка перемикання між режимами PWM і PSM залежно від навантаження;
• можливість автоматичного визначення підключення та відключення пристрою;
• підтримка режиму малого струму та бездротового заряджання.

Енергозбереження та захист

• захист від перенапруги на вході та виході;
• захист від перевантаження по струму;
• захист від короткого замикання;
• захист від перенапруги та заниженої напруги батареї;
• захист по температурі через NTC;
• захист від перегріву кристала мікросхеми;
• захист від перевищення часу заряджання.

Ключові параметри

Підтримка типів акумуляторів

• літієві елементи з напругою заряджання 4.2 В;
• літієві елементи з напругою заряджання 4.3 В;
• літієві елементи з напругою заряджання 4.35 В;
• літієві елементи з напругою заряджання 4.4 В;
• LiFePO4-елементи з напругою 3.65 В.

Призначення виводів

У SW6308V виводи згруповані за функціональними вузлами: живлення портів, батарея, силовий перетворювач, лінії швидкої зарядки, індикація, кнопка керування та службові сигнали.

• VBUS / VBUSP / VBUSC — вузли живлення USB-портів;
• VBAT — підключення акумуляторної батареї;
• SW — вузли силового перетворювача;
• CC / DP / DM — сигнальні лінії USB та швидкої зарядки;
• LED1–LED5 — підключення світлодіодної або цифрової індикації;
• KEY — підключення кнопки керування;
• NTC — підключення температурного датчика;
• I²C — інтерфейс конфігурації та керування;
• GND — загальний провід і тепловий майданчик.

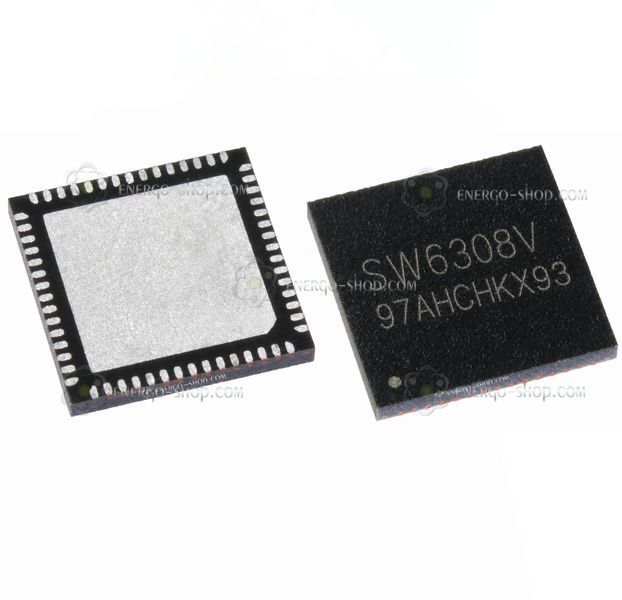

Роз’яснення маркування

Основне маркування мікросхеми — SW6308V. Саме це позначення потрібно використовувати під час пошуку аналога, підбору мікросхеми для ремонту або перевірки відповідності плати.

Додаткові символи на корпусі можуть відноситися до партії, дати виробництва або внутрішнього заводського коду. Вони не є основною назвою мікросхеми та можуть відрізнятися на різних партіях.

Типові застосування

• павербанки з підтримкою швидкої зарядки;
• портативні акумуляторні джерела живлення;
• багатопортові USB-плати живлення;
• плати з USB-C, USB-A та Lightning-роз’ємами;
• пристрої з цифровою індикацією рівня заряду;
• модулі живлення для ремонту або модернізації павербанків.
