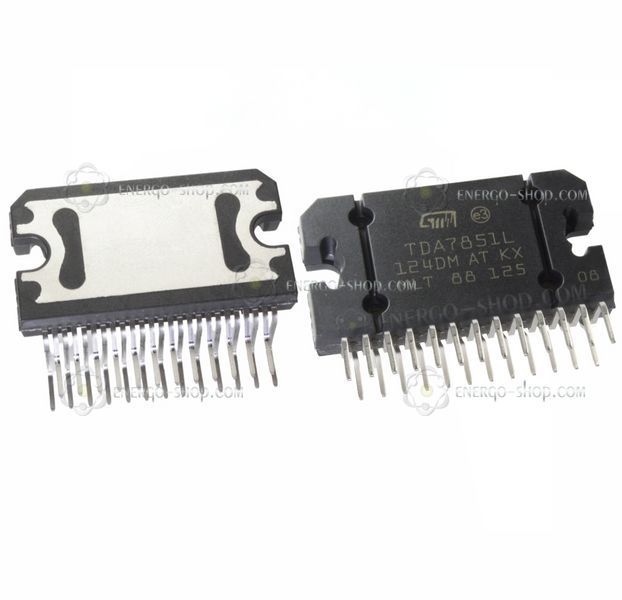

TDA7851L (China Replica) – це доступний 4-канальний аудіопідсилювач класу AB у стандартному корпусі Flexiwatt25. Ця версія є фабричною реплікою (клоном), спеціально створеною для максимально бюджетного ремонту штатних та недорогих китайських автомобільних магнітол. Це ідеальне рішення для випадків, коли головною вимогою клієнта є відновлення працездатності звуку з мінімальними витратами, а не побудова аудіофільської системи.
Чесно про товар: зверніть увагу перед покупкою!
Ми цінуємо свою репутацію, тому відверто зазначаємо: ця мікросхема побудована на базі надійної
біполярної технології (за характеристиками є повним аналогом популярної TDA7388), а не на технології MOSFET. Ви можете легко це перевірити мультиметром: опір між 3 і 5 контактом у цієї репліки становить близько
111 Ом (у деяких партіях показники можуть відрізнятися, наприклад, 115-120 Ом.
Це чудовий та дуже дешевий варіант для базового звуку. Але якщо ви шукаєте еталонний Hi-Fi звук, глибокий бас і справжню MOSFET-архітектуру (де опір контактів становить 2,85–4,0 кОм), вам потрібна
100% оригінальна TDA7851L (ST Microelectronics), яку можна придбати за цим посиланням.
Чому майстри обирають TDA7851L (China Replica)
Ця позиція має постійний попит серед сервісних центрів завдяки чіткому позиціонуванню:
- Абсолютна сумісність: Мікросхема має ідентичну розпіновку. Вона "pin-to-pin" стає на посадкові місця замість оригінальної TDA7851L, TDA7388 або TDA7850 без жодних змін у схемі магнітоли.
- Економія бюджету: Найкращий вибір для передпродажної підготовки автомобіля або для клієнтів, які слухають радіо чи подкасти на штатній заводській акустиці і не готові переплачувати за преміум-компоненти.
- Достатня потужність: Забезпечує стабільні 4 x 41 Вт (на навантаженні 4 Ом), чого з головою вистачає для комфортного прослуховування музики в дорозі.
Розшифровка маркування корпусу: не шукайте точних збігів
Під час ремонту часто виникає бажання знайти деталь, яка символ-у-символ співпадає зі згорілою. Для мікросхем цього типу такий підхід є помилковим. Маркування наноситься у три рядки:
- 1-й рядок (TDA7851L): Основна назва. Саме за нею визначається тип компонента.
- 2-й рядок (наприклад, GK0YCAE V6): Трасувальний код партії (Lot code). Цей набір літер і цифр завжди різний у кожній новій поставці, адже вказує на конкретну партію кремнієвих пластин на заводі.
- 3-й рядок (наприклад, CHN GK 835): Вказує на країну збірки та дату виготовлення (наприклад, 35-й тиждень). Він також унікальний для кожної партії.
Висновок: для успішного ремонту ігноруйте другий та третій рядки маркування. Їх розбіжність — це абсолютна норма.
Розпіновка (призначення виводів корпусу Flexiwatt 25)
Для зручності діагностики та монтажу наводимо призначення основних контактів:
| Група контактів |
Номери ніжок |
За що відповідають (простою мовою) |
| Живлення (VCC) |
6, 20 |
Позитивна напруга від бортової мережі (плюс). |
| Маса (GND) |
1, 2, 8, 13, 16, 18, 24 |
Мінусові контакти ("земля"). Ніжка №1 (металева спинка) має бути надійно закріплена на радіатор із застосуванням термопасти. |
| Вхід звуку (IN) |
11, 12, 14, 15 |
Надходження слабкого звукового сигналу від процесора магнітоли. |
| Вихід (OUT) |
7/9, 3/5, 23/21, 19/17 |
Потужні виходи на динаміки (канали 1, 2, 3, 4). |
| Керування |
4 (ST-BY), 22 (MUTE) |
Режим очікування та тиші. При падінні напруги на цих ніжках мікросхема вимикається для уникнення клацання в динаміках при старті. |
Яку версію обрати: порівняльна таблиця
Щоб ви прийняли правильне рішення, ми підготували чесне порівняння модифікацій, доступних у нашому магазині:
| Модель |
Технологія |
Опір між 3 і 5 контактом |
Для яких завдань підходить найкраще? |
TDA7851L (China Replica)
Поточний товар |
Біполярна (аналог 7388) |
~ 111 Ом |
Ультрабюджетний ремонт. Коли потрібно просто відновити звук "як було" з мінімальними витратами для клієнта. |
| TDA7851L (Оригінал ST) |
MOSFET |
2,85 – 4,0 кОм |
Тюнінг та покращення звуку штатної магнітоли. Якісний Hi-Fi звук, глибокий бас, відсутність спотворень. |
| TDA7850 (Оригінал ST) |
MOSFET |
~ 2,9 кОм |
Флагманська модель для найвибагливіших меломанів. Найкраща віддача при роботі з 2-омною акустикою. |
від 80 грн.
від 50 грн.
Як ви вірно підмітили за характеристиками схожа на TDA7388
Оригінальну TDA7851L від виробника ST Microelectronics можна придбати також в нашому магазині за артикулом 9349
