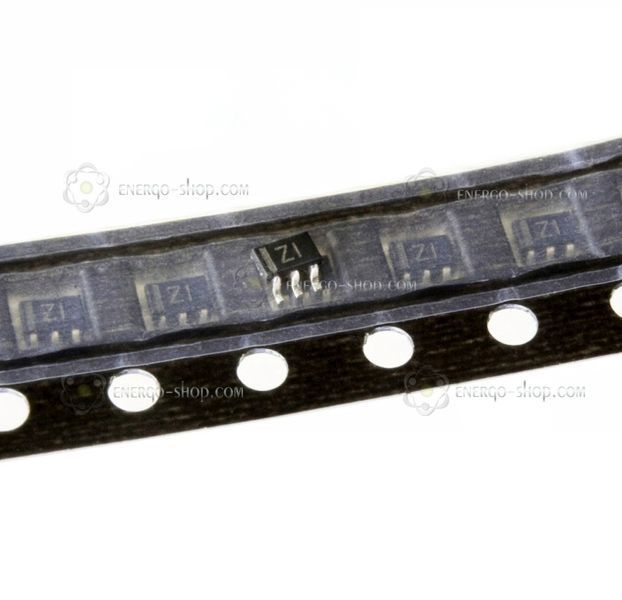

UMZ1N, SOT-363, маркування-Z1, комплементарна транзисторна збірка /ROHM/

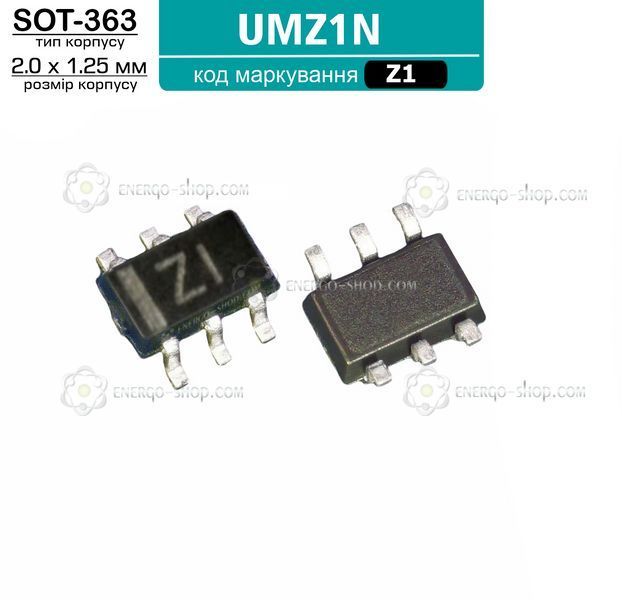

Комплементарна транзисторна збірка UMZ1N в корпусі SOT-363 (Маркування Z1)

UMZ1N — це унікальний електронний компонент, який об'єднує два незалежних універсальних транзистори в одному надкомпактному корпусі: один NPN-транзистор (аналог 2SC2412K) та один PNP-транзистор (аналог 2SA1037AK) від компанії ROHM Semiconductor. Це готове та перевірене часом рішення для побудови узгоджених каскадів, ключів керування, інверторів та вузлів узгодження логіки.

Використання збірки UMZ1N замість двох окремих дискретних транзисторів дозволяє вдвічі знизити витрати на монтаж та суттєво зекономити дефіцитну площу на друкованій платі, оскільки елементи всередині повністю незалежні та не створюють взаємних перешкод.

Важлива особливість корпусу SOT-363 (Порівняння з SOT-23-6):

Зверніть увагу, що за розташуванням шести виводів корпус SOT-363 (UMT6) візуально дуже схожий на стандартний корпус SOT-23-6. Проте вони не є взаємозамінними!

• Корпус SOT-363 майже вдвічі менший за габаритами, ніж SOT-23-6 (його лінійні розміри складають всього 2.0 мм х 1.25 мм).
• Це робить його ідеальним для сучасного надщільного SMD-монтажу, портативної техніки та ремонту сучасних гаджетів, де класичні компоненти просто не поміщаються.

Практична сфера застосування:

• Схеми керування та комутації: Завдяки наявності NPN та PNP транзисторів у парі, збірка ідеально підходить для створення двотактних вихідних каскадів, ШІМ-драйверів малої потужності та схем швидкого розряду затворів силових ключів.
• Інвертування та узгодження сигналів: Зручно застосовувати як буферні елементи між мікроконтролерами (наприклад, з логікою 3.3В чи 5В) та виконавчими силовими вузлами з іншим рівнем напруги живлення.
• Економічний ремонт: Заміна вигорілих елементів у портативній електроніці, платах керування побутової техніки, автомобільних модулях та промислових контролерах, де застосовуються компоненти виробництва ROHM.

Технічні характеристики елементів (для кожного транзистора окремо):

Довідка: Порівняльна таблиця модифікацій серії

Для полегшення підбору компонентів під час проектування плат або пошуку аналогів при ремонті, зверніть увагу на відмінності у корпусах та конфігураціях цієї лінійки транзисторних збірок від ROHM:
