WBHZA, sot23-6 мікросхема SY8120B1ABC

SY8120B1ABC — мікросхема синхронного понижуючого регулятора напруги (DC-DC).

Тип корпусу: SOT23-6

Маркування та ідентифікація

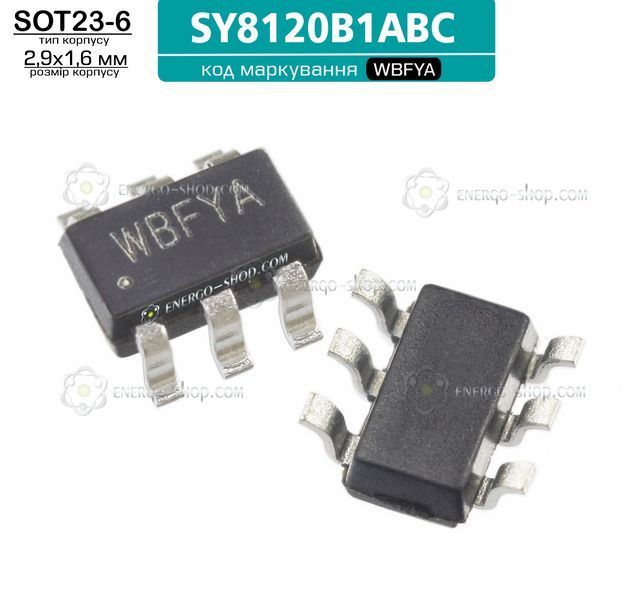

Головне кодове маркування, яке визначає мікросхему SY8120B1ABC, міститься у перших двох символах коду на корпусі — WB.

Символи після WB є службовими кодами партії / дати виробництва / виробничої лінії та можуть відрізнятися залежно від поставки. При цьому електричні характеристики, функціонал і призначення мікросхеми залишаються незмінними.

У поточних поставках зустрічаються коди:
WBFYA, WBHZA

Також можливі інші варіанти маркування з тим самим префіксом WB, оскільки виробник періодично змінює хвостові символи залежно від партії.

Підбір та взаємозаміна

Якщо у вашому пристрої встановлена мікросхема з маркуванням, що починається на WB, дана позиція вам підходить незалежно від останніх символів коду.

Приклади маркування, що відповідають SY8120B1ABC:

WBFYA, WBHZA, WBAKV, WB6ZK, WB6ZL, WB6ZM, WB6ZN, WB6ZH

Усі зазначені варіанти є однією і тією ж мікросхемою SY8120B1ABC та повністю взаємозамінні за електричними параметрами і схемотехнікою застосування.

Мікросхема SY8120B1 являє собою високопродуктивний синхронний понижуючий DC-DC перетворювач, здатний забезпечувати струм навантаження до 2А.

Працює в широкому діапазоні вхідної напруги від 4,5 В до 18 В та інтегрує головний і синхронний ключі з дуже низьким опором RDS(ON) для мінімізації втрат провідності.

Використовує ШІМ-керування з швидким відгуком на перехідні процеси та працює на псевдопостійній частоті 500 кГц при високому навантаженні, що дозволяє зменшити габарити індуктивності та вихідних конденсаторів.

Особливості

• Низький опір RDS(ON) внутрішніх ключів (верхній / нижній): 130 / 120 мОм
• Діапазон вхідної напруги: 4,5 – 18 В
• Вихідний струм навантаження: до 2А
• ШІМ-архітектура з швидким відгуком
• Вбудований плавний пуск
• Опорна напруга: 0,6 В ±2%
• Покадрове обмеження струму
• Відповідність RoHS, без галогенів
• Компактний корпус SOT23-6

Застосування

• Цифрові ресивери (Set-Top Box)
• Портативні телевізори
• Маршрутизатори та точки доступу
• ADSL-модеми
• РК-телевізори
• Системи відеоспостереження
• IP-камери
• Мережеве обладнання

Абсолютні максимальні значення

• Вхідна напруга живлення: 19 В
• Напруга LX, EN: VIN + 0,3 В
• Напруга FB, BS-LX: 4 В
• Розсіювання потужності (TA = 25°C, SOT23-6): 0,6 Вт
• Тепловий опір: θJA 170°C/W, θJC 75°C/W
• Температура переходу: −40°C … +125°C
• Температура паяння: 260°C (10 сек)
• Температура зберігання: −65°C … +150°C

Рекомендовані робочі умови

• Вхідна напруга: 4,5 – 18 В
• Температура переходу: −40°C … +125°C
• Температура навколишнього середовища: −40°C … +85°C
