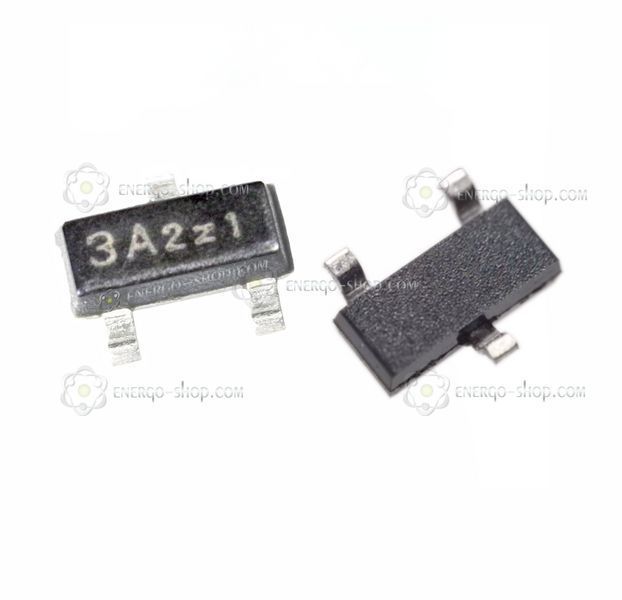

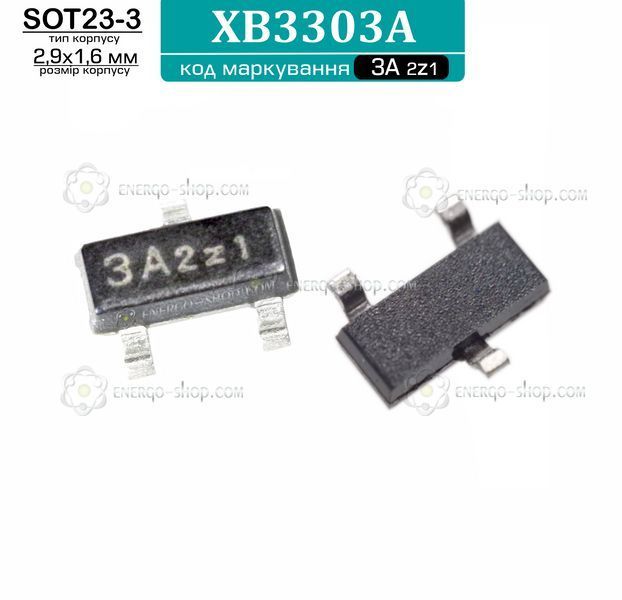

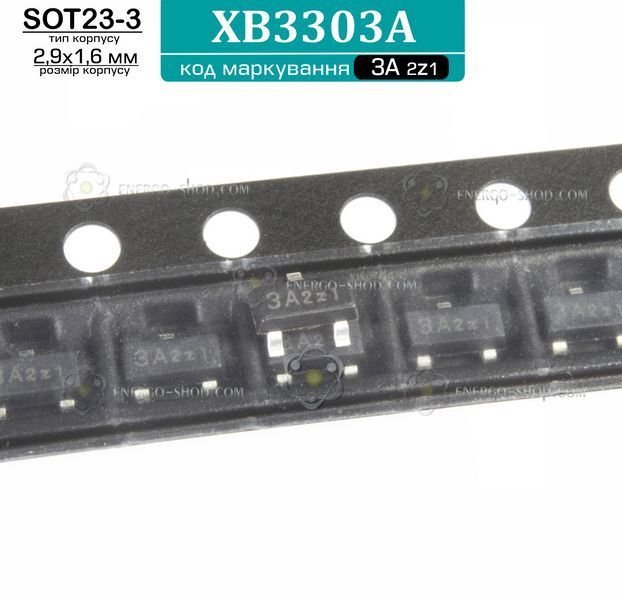

XB3303A (SOT23-3) мікросхема, код маркування: 3A2z1 /XySemi/

Мікросхема XB3303A — контролер захисту для одного Li-Ion/Poly акумулятора

XB3303A — це високоінтегроване рішення для захисту літій-іонних/полімерних акумуляторів. Мікросхема містить потужні MOSFET, схеми виявлення напруги високої точності та схеми затримки.

XB3303A виконана в корпусі SOT23-3 і потребує лише одного зовнішнього компонента, що мінімізує простір схеми захисту акумулятора. Це робить пристрій придатним для застосувань з обмеженим простором.

XB3303A має всі необхідні функції захисту акумулятора, включаючи захист від перезаряду, перерозряду, перевантаження по струму, перегріву та короткого замикання, і має дуже низьке енергоспоживання в робочому режимі.

Цей чип розроблений не тільки для мобільних телефонів, але й для будь-яких інформаційних пристроїв, що потребують живлення від літій-іонних або літій-полімерних акумуляторів протягом тривалого часу, таких як розумні браслети, годинники та Bluetooth-навушники.

Основні функції захисту:

• Захист від перезаряду
• Захист від перерозряду
• Захист від перевантаження по струму (2 етапи):
  • Захист від перевантаження по струму при розряді
  • Захист від короткого замикання
• Захист від перегріву
• Захист від зворотного підключення зарядного пристрою
• Захист від зворотного підключення акумулятора
• Функція виявлення зарядного пристрою
• Внутрішня установка часу затримки
• Висока точність виявлення напруги
• Низьке споживання струму:
  • Робочий режим: 2.8 мкА
  • Режим очикування: 1.5 мкА

Переваги:

• Інтегрований потужний MOSFET з еквівалентним R_DS(ON) 56 мОм
• Ультратонкий корпус: SOT23-3
• Потрібен лише один зовнішній конденсатор
• Відповідність RoHS і безсвинцевим стандартам

Застосування:

• Однокоміркові літій-іонні акумулятори
• Літій-полімерні акумулятори

Типові електричні характеристики (при +25°C):

• Напруга спрацьовування захисту від перезаряду: 4.30 В
• Напруга відновлення після перезаряду: 4.10 В
• Напруга спрацьовування захисту від перерозряду: 2.40 В
• Напруга відновлення після перерозряду: 3.00 В
• Струм виявлення перевантаження по струму: 3 A
• Струм виявлення короткого замикання: 20 A
• Температура захисту від перегріву: 120 °C
• Температура відновлення після перегріву: 100 °C

Маркування:

Код маркування позначається на корпусі як 3A2Z1 , де 2z — рік, а 1 — тиждень виробництва. Головне маркування яке визначає тип мікросхеми маркується кодом "3A" решта символів завжди будуть різними з кожною новою партією.
