SS8050 — це NPN біполярний транзистор від виробника (JSCJ) Jiangsu Changjing Electronics Technology Co., Ltd у компактному SOT-23 корпусі. Призначений для комутації, підсилення сигналів і керування навантаженнями у малогабаритній електроніці.
На відміну від звичайного S8050, версія SS8050 розрахована на більший колекторний струм — до 1.5 А, тому краще підходить для схем, де потрібен запас по струму.
Ключові особливості
- Тип транзистора: NPN
- Корпус: SOT-23
- Максимальний струм колектора: 1.5 А
- Максимальна напруга колектор-емітер: 25 В
- Максимальна напруга колектор-база: 40 В
- Потужність розсіювання: 300 мВт
- Комплементарна пара: SS8550
Основні параметри SS8050
| Параметр |
Позначення |
Значення |
| Структура |
- |
NPN |
| Напруга колектор-база |
VCBO |
40 В |
| Напруга колектор-емітер |
VCEO |
25 В |
| Напруга емітер-база |
VEBO |
5 В |
| Максимальний струм колектора |
IC |
1.5 А |
| Потужність розсіювання |
PC |
300 мВт |
| Коефіцієнт підсилення струму |
hFE |
120–400 |
| Напруга насичення колектор-емітер |
VCE(sat) |
до 0.5 В при IC = 800 мА, IB = 80 мА |
| Гранична частота |
fT |
100 МГц |
| Діапазон робочих температур |
TJ, Tstg |
-55…+150 °C |
Призначення виводів
| Вивід |
Призначення |
| 1 |
Base / база |
| 2 |
Emitter / емітер |
| 3 |
Collector / колектор |
Маркування на корпусі

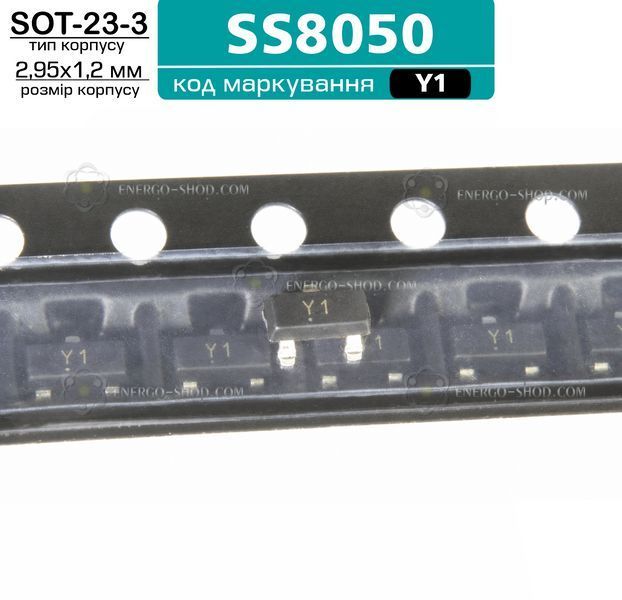

Для SS8050 у корпусі SOT-23 основне маркування на корпусі — Y1. Саме цей код використовується для швидкої ідентифікації транзистора на платі або при ремонті.
Крапка біля маркування може позначати виконання з green molding compound. Якщо крапки немає, це звичайне виконання корпусу. На електричні параметри моделі SS8050 це не змінює.
Групи підсилення hFE
| Група |
Діапазон hFE |
| L |
120–200 |
| H |
200–350 |
| J |
300–400 |
Типові застосування
- комутація малих і середніх навантажень;
- керування реле, світлодіодами, зумерами та іншими виконавчими елементами;
- підсилювальні каскади у побутовій та промисловій електроніці;
- ремонт і заміна SMD NPN-транзисторів у корпусі SOT-23;
- схеми керування на мікроконтролерах.
Різниця між SS8050 та S8050
| Параметр |
SS8050 |
S8050 |
| Тип |
NPN |
NPN |
| Корпус |
SOT-23 |
SOT-23 |
| Маркування на корпусі |
Y1 |
J3Y |
| Комплементарний транзистор |
SS8550 |
S8550 |
| Максимальний струм колектора |
1.5 А |
0.5 А |
| Напруга колектор-база |
40 В |
40 В |
| Напруга колектор-емітер |
25 В |
25 В |
| Напруга емітер-база |
5 В |
5 В |
| Потужність розсіювання |
300 мВт |
300 мВт |
| hFE |
120–400 при IC = 100 мА |
120–400 при IC = 50 мА |
| hFE при великому струмі |
мін. 40 при IC = 800 мА |
мін. 50 при IC = 500 мА |
| VCE(sat) |
до 0.5 В при IC = 800 мА |
до 0.6 В при IC = 500 мА |
| Гранична частота |
100 МГц |
150 МГц |
Висновок: SS8050 і S8050 дуже схожі за типом, корпусом, розпіновкою та основними напругами, але SS8050 розрахований на значно більший струм колектора — 1.5 А проти 0.5 А у S8050. Тому SS8050 краще підходить для схем, де потрібен більший запас по струму. S8050 можна розглядати як менш потужний варіант для легших навантажень.
Під час заміни важливо орієнтуватися не тільки на схожість назви, а й на маркування корпусу, допустимий струм, режим роботи в конкретній схемі та теплові умови.
