BDW93C — це потужний кремнієвий епітаксіально-планарний NPN транзистор Дарлінгтона від компанії STMicroelectronics
Виготовлений у монолітному виконанні та розміщений у стандартному пластиковому корпусі TO-220. Деталь спеціально розроблена для ефективного використання в лінійних та імпульсних схемах різноманітного промислового обладнання.
Важливою особливістю транзистора є інтегрований антипаралельний діод колектор-емітер. Комплементарною парою для цієї моделі виступає PNP транзистор BDW94C.

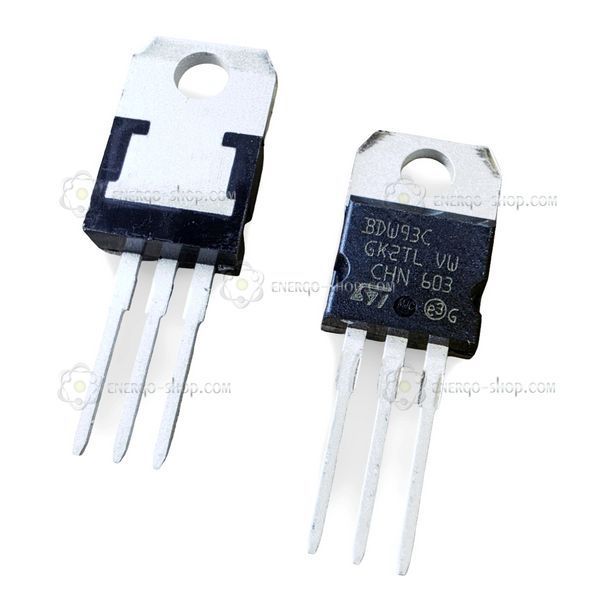

Як правильно читати маркування транзистора (на що звертати увагу):
- BDW93C — це основний партономер (назва) деталі. Саме він є найважливішим. Його потрібно використовувати для пошуку транзистора або його аналогів.
- Логотип ST (стилізовані літери) — вказує на те, що виробником є компанія STMicroelectronics.
- GK2TL VW та CHN 603 — це службова фабрична інформація (код партії, дата випуску та країна виробництва Китай). На ці рядки не потрібно звертати уваги при пошуку, оскільки вони змінюються з кожною новою випущеною партією і не впливають на технічні характеристики. Пошук за цими символами не дасть результатів, адже вони не є частиною назви моделі.
- Символи в кружечках (e3, MJC, G) — це технологічні маркування екологічних стандартів (наприклад, безсвинцеве виконання). Їх також можна ігнорувати при підборі, тому що вони лише підтверджують відповідність компонента сучасним нормам безпеки виробництва. Ці позначки є стандартними для мільйонів різних деталей і ніяк не допоможуть ідентифікувати конкретний транзистор.
Основні технічні характеристики:
- Структура транзистора: NPN (Дарлінгтона)
- Тип корпусу: TO-220
- Максимальна напруга колектор-база (Vcbo): 100 В
- Максимальна напруга колектор-емітер (Vceo): 100 В
- Максимальний постійний струм колектора (Ic): 12 А
- Максимальний імпульсний струм колектора (Icm): 15 А
- Максимальний струм бази (Ib): 0.2 А
- Загальна розсіювана потужність (Ptot): 80 Вт (при температурі корпусу до 25°C)
- Максимальна робоча температура з'єднання (Tj): +150 °C
- Виробник: STMicroelectronics
