TPS54560DDAR — це потужний понижуючий (step-down) DC-DC перетворювач напруги від компанії Texas Instruments з інтегрованим MOSFET-транзистором верхнього плеча (92 мОм). Мікросхема підтримує широкий діапазон вхідних напруг і здатна витримувати імпульси до 65 В (згідно зі стандартом ISO 7637), що робить її надійним вибором для промислових і автомобільних систем живлення.
Завдяки технології Eco-mode перетворювач автоматично пропускає імпульси при низьких навантаженнях. Це значно підвищує загальну ефективність системи та знижує струм спокою до 146 мкА (і до 2 мкА в режимі очікування).
Зверніть увагу: Окрім оригінальної мікросхеми, в асортименті доступна економічна версія. На азіатському ринку вона часто позиціонується постачальниками як оригінал, але ми відкрито позиціонуємо її як репліку. Ми є максимально відвертими з нашими клієнтами і звертаємо увагу на візуальну відмінність — інший шрифт маркування на корпусі. Технічно репліка повністю відповідає заявленим характеристикам і демонструє стабільну роботу. Це відмінний варіант для тих, хто шукає надійне та доступне рішення, не бажаючи переплачувати за оригінал.
Рекомендація щодо вибору: Якщо мікросхема потрібна для відповідальних промислових проєктів або сертифікованого обладнання, рекомендуємо обирати оригінал. Для поточних ремонтів, DIY-проєктів та домашнього використання чудово підійде економічна репліка, яка дозволить заощадити бюджет без втрати функціональності.

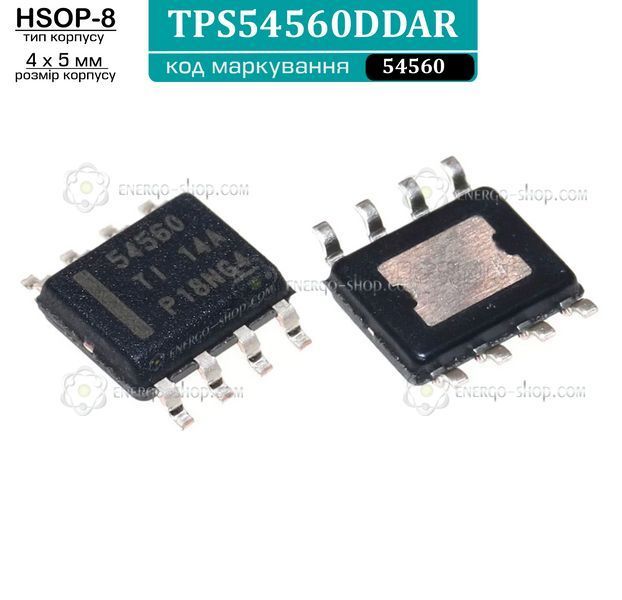

Особливості маркування корпусу
Багатьох майстрів під час ремонту збивають з пантелику додаткові символи на корпусі мікросхеми. Головний ідентифікатор моделі — це верхній рядок 54560. Усі інші рядки (наприклад, TI 63M ANQP або TI 14A P18NG4) позначають лише службову інформацію заводу-виробника: код партії, дату виготовлення та місце збірки. Якщо на вашій старій деталі ці нижні рядки відрізняються — це абсолютно нормально, це та сама мікросхема, і вона повністю підійде для заміни.
Призначення виводів (Розпіновка)
Мікросхема випускається у корпусі 8-Pin HSOP з термальною підкладкою PowerPAD.
- Pin 1 (BOOT): Вивід для вольтододаткового конденсатора (встановлюється між BOOT та SW).
- Pin 2 (VIN): Вхідна напруга живлення (від 4.5 В до 60 В).
- Pin 3 (EN): Увімкнення (Enable) з внутрішнім джерелом струму підтяжки.
- Pin 4 (RT/CLK): Налаштування частоти резистором або вхід для зовнішньої синхронізації.
- Pin 5 (FB): Зворотний зв'язок (інвертуючий вхід підсилювача помилки).
- Pin 6 (COMP): Вихід підсилювача помилки (корекція).
- Pin 7 (GND): Земля.
- Pin 8 (SW): Вихід силового транзистора (вузол перемикання).
- Pin 9 (Thermal Pad): Тепловідвідна підкладка (обов'язково електрично з'єднується з GND для правильної роботи).
Технічні характеристики
- Тип перетворювача: Понижуючий (Buck, Step-Down)
- Діапазон вхідної напруги: від 4.5 В до 60 В
- Максимальний вихідний струм: 5 А
- Опір інтегрованого ключа: 92 мОм (High-Side MOSFET)
- Частота перемикання: від 100 кГц до 2.5 МГц (налаштовується зовнішнім резистором)
- Внутрішня опорна напруга: 0.8 В (точність 1%)
- Робочий струм спокою: 146 мкА
- Струм у режимі вимкнення (Shutdown): 2 мкА
- Робочий діапазон температур: від -40 °C до 150 °C
- Тип корпусу: 8-Pin HSOP з термальною підкладкою PowerPAD (DDA)
Особливості та переваги
- Високий ККД при невеликих навантаженнях завдяки режиму Eco-mode.
- Можливість синхронізації частоти із зовнішнім джерелом тактового сигналу.
- Гнучке налаштування порогу відключення при зниженні вхідної напруги (UVLO) та гістерезису за допомогою виводу EN.
- Внутрішня схема перезаряджання конденсатора BOOT, що забезпечує стабільну роботу при малих перепадах напруги між входом і виходом (Low Dropout).
- Вбудований контроль плавного запуску (Soft-Start) для усунення стрибків вихідної напруги під час увімкнення.
- Поциклове обмеження струму, вбудований тепловий захист та захист від перевантаження (частотний foldback).
Сфера застосування
- Промислова автоматизація та керування двигунами.
- Системи живлення 12 В, 24 В та 48 В для телекомунікаційного обладнання.
- Автомобільна електроніка (GPS-навігатори, мультимедійні системи).
- Спеціалізовані USB-порти для швидкого заряджання та зарядні пристрої для акумуляторів.
