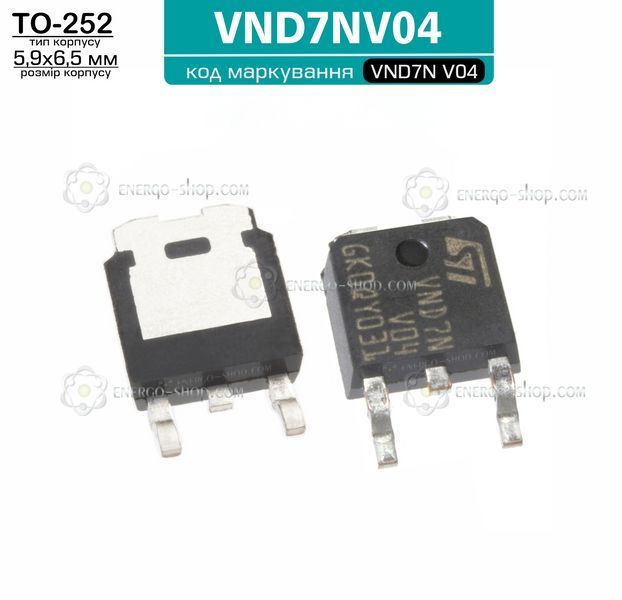

VND7NV04, TO-252 транзистор N-канальний MOSFET VND7N /STMicroelectronics/

VND7NV04 — це силовий N-канальний MOSFET із вбудованими захистами серії OMNIFET II від виробника STMicroelectronics. Транзистор виконаний у корпусі TO-252 / DPAK і призначений для роботи як силовий ключ у схемах постійного струму та імпульсного керування навантаженнями.

На відміну від звичайного MOSFET, VND7NV04 має вбудований захист від короткого замикання, перегріву, перевантаження по струму та імпульсної перенапруги стік-витік. Це корисно в автомобільній, промисловій та ремонтній електроніці, де транзистор може працювати з реле, котушками, двигунами та іншими індуктивними навантаженнями.

Основні можливості

• Силовий ключ OMNIFET II — MOSFET із вбудованою схемою захисту та контролю.
• N-канальна структура — використовується для комутації навантаження по низькій стороні схеми.
• Захист від короткого замикання — транзистор не поводиться як звичайний незахищений MOSFET у аварійному режимі.
• Теплове вимкнення — при перегріві кристала транзистор вимикається.
• Автоматичне відновлення — після зниження температури компонент повертається до роботи.
• Захист від перенапруги стік-витік — внутрішній захисний вузол обмежує небезпечні імпульси напруги.
• Діагностика аварійного стану — при перегріві стан можна контролювати через керуючий вивід.
• ESD-захист — підвищена стійкість до електростатичних розрядів.

Ключові характеристики VND7NV04

Що означає VCLAMP

VCLAMP — це не звичайна напруга пробою стік-витік, як у простого MOSFET. У VND7NV04 це параметр вбудованого захисту від перенапруги між стоком і витоком.

Коли транзистор вимикає індуктивне навантаження, наприклад реле, соленоїд, котушку або двигун, у схемі виникає короткий імпульс підвищеної напруги. Внутрішній захисний вузол обмежує цю напругу на рівні 40–55 В, типово близько 45 В, щоб захистити силовий MOSFET від пробою.

Окремий параметр VCLTH = 36 В у даташиті означає поріг початку роботи цього захисного вузла при малому струмі вимірювання. Для основної характеристики товару використовується саме VCLAMP: 40–55 В, типово 45 В.

Призначення виводів TO-252 / DPAK

Роз’яснення маркування

На корпусі транзистора основне маркування моделі нанесене у два рядки:

• ST — логотип виробника STMicroelectronics.
• e3 — позначення безсвинцевого / екологічного виконання покриття виводів.
• VND7N — перша частина корпусного маркування моделі.
• V04 — друга частина корпусного маркування моделі.
• VND7N + V04 разом утворюють повне позначення транзистора VND7NV04.
• GK20K 543 — виробничий код партії / трасування. Він не є частиною моделі транзистора.

При пошуку заміни на платі потрібно враховувати, що повна модель VND7NV04 на корпусі розбита на два рядки: VND7N та V04. Це той самий транзистор, а не окрема модифікація.

Типові застосування

• керування реле, соленоїдами та котушками;
• комутація двигунів постійного струму;
• силові ключі в автомобільній електроніці;
• комутація ламп, нагрівачів та інших DC-навантажень;
• ремонт промислових і побутових електронних блоків;
• заміна звичайного MOSFET у схемах, де потрібен додатковий захист від аварійних режимів.

Особливості корпусу TO-252 / DPAK

Корпус TO-252 / DPAK призначений для поверхневого монтажу та має тепловий майданчик, електрично з’єднаний зі стоком. Для роботи з помітним струмом важливо забезпечити достатню площу міді на платі, оскільки реальна допустима потужність залежить від тепловідведення.

Таблиця модифікацій
